1. 某工程施工時(shi)，由于某管(guan)(guan)道的三通未采購(gou)到(dao)，業主(zhu)(zhu)發聯絡單讓管(guan)(guan)道設計人員判斷在主(zhu)(zhu)管(guan)(guan)直接(jie)(jie)開孔焊(han)接(jie)(jie)支管(guan)(guan)是否(fou)可行。
2. 支管連接形式的(de)選用(yong)
支管(guan)直(zhi)接(jie)(jie)焊接(jie)(jie)在(zai)主管(guan)上的(de)支管(guan)連(lian)接(jie)(jie)，除下列情況外(wai)，應(ying)進行(xing)開孔補(bu)強(qiang)校核，并(bing)根(gen)據校核結果采取相應(ying)的(de)補(bu)強(qiang)措施；支管(guan)通過(guo)加強(qiang)度接(jie)(jie)頭(tou)與(yu)主管(guan)連(lian)接(jie)(jie)；支管(guan)連(lian)接(jie)(jie)處作(zuo)為一個(ge)整體受壓元(yuan)件(jian)設計、制造并(bing)經檢(jian)驗合格。
直(zhi)接焊接在(zai)主管(guan)(guan)上(shang)的(de)支(zhi)管(guan)(guan)連(lian)接應(ying)符合(he)下列要求：不應(ying)用于(yu)有機械振動(dong)、壓力脈動(dong)和溫(wen)度急劇變化的(de)部位(wei)的(de)管(guan)(guan)道(dao)；不宜用于(yu)設計(ji)溫(wen)度超過425℃的(de)管(guan)(guan)道(dao)；當支(zhi)管(guan)(guan)連(lian)接處承受由于(yu)支(zhi)管(guan)(guan)熱變形、外(wai)荷(he)載及支(zhi)架位(wei)移等引起(qi)的(de)應(ying)力時，應(ying)對附加荷(he)載在(zai)支(zhi)管(guan)(guan)連(lian)接處產生的(de)影響(xiang)進行分析并采取(qu)必要的(de)加強措施。
下列工況(kuang)的支(zhi)(zhi)管(guan)連接應采(cai)用三(san)通、45°斜三(san)通或(huo)四(si)通；承受機械振動、壓(ya)力脈動和溫(wen)度急劇變化的管(guan)道分支(zhi)(zhi)。設計(ji)壓(ya)力等于(yu)(yu)或(huo)大于(yu)(yu)2.0MPa、設計(ji)溫(wen)度超過250℃以及支(zhi)(zhi)管(guan)外徑與(yu)主管(guan)外徑之比大于(yu)(yu)0.8。

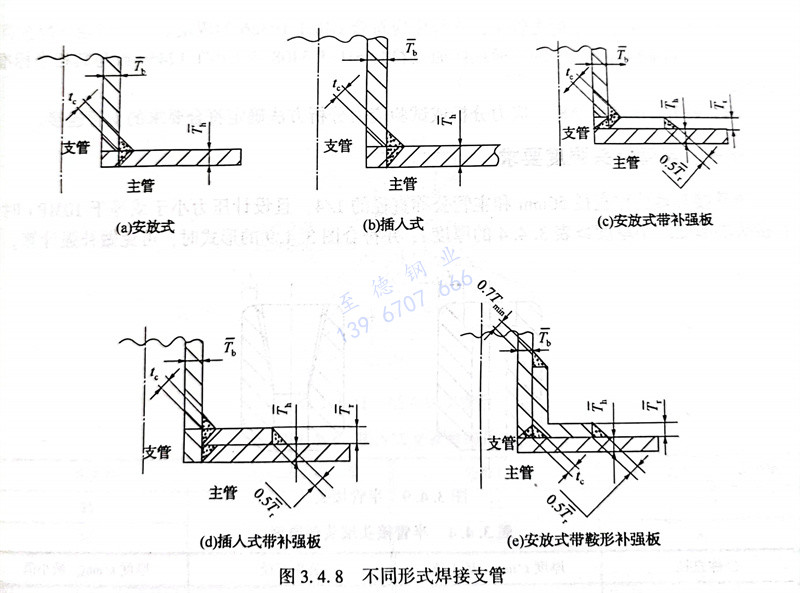

3. 支管(guan)與主管(guan)的(de)焊接結(jie)構(gou)見圖3.4.8。
4. 等(deng)面積(ji)補強法的要求
①. 支管連(lian)接的(de)補(bu)強(qiang)計算(suan)可采用等面(mian)積(ji)補(bu)強(qiang)法(fa)，等面(mian)積(ji)補(bu)強(qiang)法(fa)是開(kai)孔補(bu)強(qiang)計算(suan)的(de)最低要求，等面(mian)積(ji)補(bu)強(qiang)法(fa)計算(suan)時應符合下列(lie)規定；
a. 當主(zhu)(zhu)(zhu)管(guan)(guan)(guan)外(wai)(wai)徑(jing)與(yu)主(zhu)(zhu)(zhu)管(guan)(guan)(guan)最小壁厚(hou)(hou)之比小于(yu)100時(shi)，支管(guan)(guan)(guan)外(wai)(wai)徑(jing)與(yu)主(zhu)(zhu)(zhu)管(guan)(guan)(guan)外(wai)(wai)徑(jing)之比不(bu)應大于(yu)1.0；當主(zhu)(zhu)(zhu)管(guan)(guan)(guan)外(wai)(wai)徑(jing)與(yu)主(zhu)(zhu)(zhu)管(guan)(guan)(guan)最小壁厚(hou)(hou)之比等于(yu)或(huo)大于(yu)100時(shi)，支管(guan)(guan)(guan)外(wai)(wai)徑(jing)與(yu)主(zhu)(zhu)(zhu)管(guan)(guan)(guan)外(wai)(wai)徑(jing)之比應小于(yu)0.5；
b. 支管軸(zhou)(zhou)線(xian)(xian)和主(zhu)管軸(zhou)(zhou)線(xian)(xian)相交，其(qi)夾角β不應小于45°。
②. 外(wai)加補強材料應符(fu)合以下規(gui)定：
a. 外(wai)加補強(qiang)材(cai)(cai)料可不同于主管(guan)材(cai)(cai)料，但應和主管(guan)、支管(guan)材(cai)(cai)料具有(you)相似的焊接性能、熱(re)處理要求、電位差和熱(re)膨(peng)脹(zhang)系(xi)數等；
b. 當外加補強(qiang)材(cai)(cai)(cai)料的(de)許(xu)用(yong)(yong)應(ying)(ying)(ying)力低于(yu)(yu)主管材(cai)(cai)(cai)料的(de)許(xu)用(yong)(yong)應(ying)(ying)(ying)力時，用(yong)(yong)于(yu)(yu)補強(qiang)的(de)截面積A，應(ying)(ying)(ying)乘以二(er)者許(xu)用(yong)(yong)應(ying)(ying)(ying)力的(de)比(bi)值后再進行校(xiao)核(he)；當補強(qiang)材(cai)(cai)(cai)料的(de)許(xu)用(yong)(yong)應(ying)(ying)(ying)力高于(yu)(yu)主管材(cai)(cai)(cai)料的(de)許(xu)用(yong)(yong)應(ying)(ying)(ying)力時，材(cai)(cai)(cai)料強(qiang)度(du)的(de)影響(xiang)可不予考(kao)慮。
③. 對于(yu)GC1級壓力管道和劇烈(lie)循環工況(kuang)，不宜(yi)采用補(bu)強(qiang)(qiang)板(ban)進行補(bu)強(qiang)(qiang)。
④. 下列管件或連(lian)接結構(gou)不得(de)用于劇烈循環(huan)工況(kuang)：
a. 非軋制或非鍛(duan)造成型的(de)三通；
b. 圖3.4.8所示（a）和(he)（c）的支管(guan)連(lian)接結構(gou)；
c. 管(guan)表號為Sch10S及(ji)以下的管(guan)件(jian)。
5. 當用于劇烈循環工況時(shi)，應(ying)采用圖3.4.8（b）或（d）的結構(gou)，補強(qiang)板上(shang)設置(zhi)排氣孔。
6. 如果主(zhu)管(guan)道(dao)壁厚(hou)設計(ji)(ji)有足夠的裕(yu)量，經核算則支(zhi)管(guan)可(ke)(ke)直接開孔焊接在(zai)主(zhu)管(guan)上，不需要另(ling)(ling)外的補(bu)強(qiang)板(ban)（注意補(bu)強(qiang)和(he)另(ling)(ling)外補(bu)強(qiang)的區(qu)別，補(bu)強(qiang)不一定非得設計(ji)(ji)另(ling)(ling)外的補(bu)強(qiang)板(ban)，管(guan)道(dao)本身的富裕(yu)厚(hou)度也可(ke)(ke)補(bu)強(qiang)）。
7. 有的(de)規范規定，有支管(guan)(guan)連接的(de)管(guan)(guan)子因開孔而(er)被(bei)削弱(ruo)，除(chu)非管(guan)(guan)子周向應(ying)力小于(yu)管(guan)(guan)材屈服強(qiang)度的(de)20％，否則(ze)必須進行補(bu)強(qiang)板(ban)（圈(quan)）結構補(bu)強(qiang)。
