1. 不銹鋼卡壓式管件性能
a. 水壓性能
不銹鋼(gang)卡(ka)壓式管件(jian)應進行水壓性能試驗，試驗壓力為2.5MPa，管件應無滲透和永久變形。
b. 氣密性能
不銹鋼卡壓式(shi)管件用于氣體介質或進行型式試驗時應做氣密性能試驗。用于氣體介質的氣密試驗壓力為1.7MPa，用于液體介質的氣密試驗壓力為0.6 MPa。管件應無泄露出現。
c. 連接性(xing)能
型式試驗時或用戶要求時，不銹(xiu)鋼管件(jian)應進行連接性能試驗。連接性能試驗包括耐壓試驗、負壓試驗、拉拔試驗、溫度變化、交變彎曲、振動試驗和壓力波動試驗。
d. 衛(wei)生要求
不銹(xiu)鋼卡壓式管件及密封圈的衛生要求應符合《生活飲用水輸配水設備及防護材料衛生安全性評價規范》的規定。
e. 力學性能

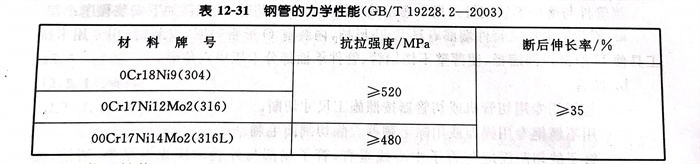

不(bu)銹鋼管的抗拉強度和斷后伸長率等力學性能見表 12-31。
f. 物(wu)理性能

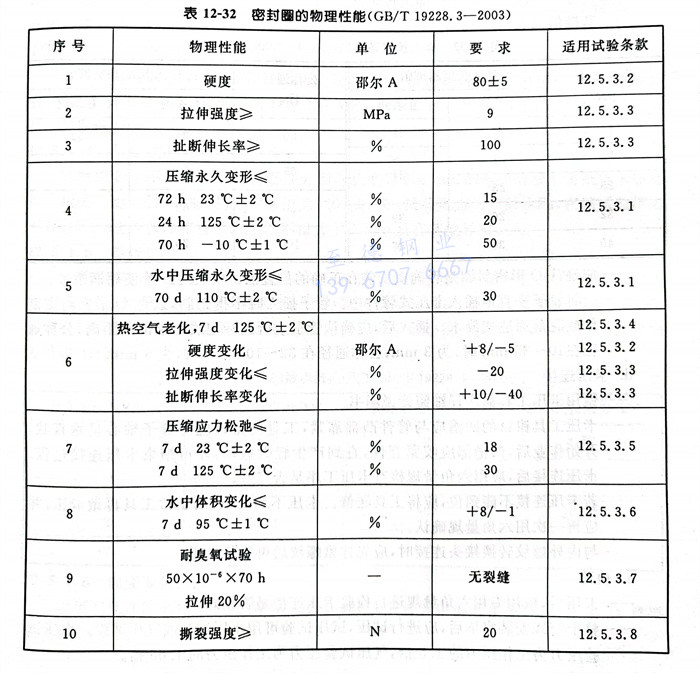

用于燃氣(qi)介質的密封(feng)圈(quan)的物理性能應符(fu)合HG／T 3092《燃氣(qi)輸送管及配件用密封(feng)橡膠(jiao)圈(quan)材(cai)料(liao)》的規定，其余(yu)密封(feng)圈(quan)的物理性能見表12-32。
2. 不銹鋼(gang)卡壓式管件安裝
不(bu)銹(xiu)鋼卡壓式管件與薄壁不銹鋼管連接安裝時，相同公稱通徑的管件和管子應選用同一種系列。
當不銹鋼(gang)管(guan)件與薄(bo)壁不銹鋼(gang)管(guan)采用卡壓工具(ju)卡壓連接(jie)與安裝時，應(ying)遵循如下安裝程序：
a. 不銹鋼卡(ka)壓(ya)式管(guan)件端部(bu)有(you)環狀U形槽(cao)，內裝有(you)O形密封圈(quan)，安裝時，用專用卡(ka)壓(ya)工(gong)具(ju)使U形槽(cao)內部(bu)縮徑(jing)，使薄壁不銹鋼管(guan)、管(guan)件承插(cha)部(bu)分卡(ka)壓(ya)成六角(jiao)形。
b. 斷管
管子用專(zhuan)用切(qie)(qie)管機或切(qie)(qie)管器按照施工尺寸切(qie)(qie)斷。
用不銹(xiu)鋼專用銼刀(dao)或用除毛刺器去除切割面毛刺。
管(guan)子的(de)切割面應與(yu)管(guan)子中心線垂直，管(guan)子端部與(yu)外表面應光滑(hua)平整、清潔、無油污。
c. 連接準備(bei)
用專(zhuan)用劃線器在(zai)管子端(duan)部(bu)畫標記(ji)線一周，確認管子的插(cha)入長度。其插(cha)入長度的基準值(zhi)見表12-33。

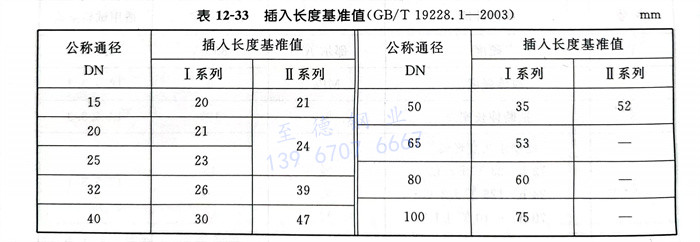

表12-33插入長度基準(zhun)值（GB/T 19228.1-2003）
應確(que)認O形密封(feng)圈(quan)是否確(que)實安(an)裝在正(zheng)確(que)的(de)位置(zhi)上。安(an)裝時嚴(yan)禁使用潤滑油。
應將管子(zi)(zi)垂直(zhi)地插入(ru)卡壓式管件中。管子(zi)(zi)插入(ru)時不得歪斜，以免O形密(mi)封圈割傷或脫落而造成漏(lou)水(shui)。插入(ru)后，應確認管子(zi)(zi)上所畫標記線距端部(bu)的距離(li)，公稱(cheng)通(tong)徑在10～25mm時，為(wei)3mm；公稱(cheng)通(tong)徑在32～100mm時，為(wei)5mm。
d.卡(ka)壓連接(jie)
使用卡壓(ya)工具前應仔細(xi)閱讀說明(ming)書(shu)。
卡(ka)壓(ya)工(gong)具(ju)鉗口的(de)凹槽應(ying)與(yu)管件凸部(bu)靠(kao)緊(jin)，工(gong)具(ju)的(de)鉗口應(ying)與(yu)管子(zi)軸心呈垂直狀。開始作業后(hou)，凹槽部(bu)應(ying)咬緊(jin)管件，直到產生輕(qing)微振動(dong)，才(cai)可結束卡(ka)壓(ya)連接過程。卡(ka)壓(ya)連接后(hou)，應(ying)用(yong)六(liu)角量規檢(jian)查(cha)卡(ka)壓(ya)工(gong)序是否(fou)完好。
若卡(ka)壓(ya)連接不能到(dao)位，應將工(gong)具(ju)送修(xiu)。卡(ka)壓(ya)不當處(chu)，可(ke)用正常工(gong)具(ju)再做卡(ka)壓(ya)，并應再一次用六角量規(gui)確認。
與內外(wai)螺紋轉換接頭連(lian)接時，應先擰緊螺紋后(hou)再進行(xing)卡(ka)壓。
e. 檢驗
卡壓后，應用專用六(liu)角量規進行檢(jian)驗(yan)卡壓連接是否完好。
整個管線(xian)安裝完(wan)畢后，應進行試(shi)(shi)壓(ya)，試(shi)(shi)壓(ya)試(shi)(shi)驗(yan)可用水壓(ya)試(shi)(shi)驗(yan)或(huo)氣(qi)壓(ya)試(shi)(shi)驗(yan)。水壓(ya)試(shi)(shi)驗(yan)壓(ya)力為工作壓(ya)力的(de)1.5倍，氣(qi)壓(ya)試(shi)(shi)驗(yan)壓(ya)力為工作壓(ya)力的(de)1.05倍。
3. 不銹鋼(gang)卡壓式(shi)管件原(yuan)材料及其制造方法(fa)
a. 不(bu)銹鋼(gang)(gang)管的原(yuan)材料為不(bu)銹鋼(gang)(gang)冷（熱(re)）軋(ya)鋼(gang)(gang)帶，其要求應符(fu)合GB/T 4239《不(bu)銹鋼(gang)(gang)和耐熱(re)鋼(gang)(gang)冷軋(ya)鋼(gang)(gang)帶》和YB/T 5090《不(bu)銹鋼(gang)(gang)熱(re)軋(ya)鋼(gang)(gang)帶》的規定。
b. 不銹鋼(gang)帶用(yong)自動氬弧焊接或等離子焊接制成鋼(gang)管后，一般不再進行熱處理(li)。
