1. 水壓試驗
不銹(xiu)鋼卡(ka)壓式(shi)管件兩端封堵后，注(zhu)入自來水至2.5 MPa試驗壓力，在試驗壓力下持續(xu)15s，結(jie)果應符合(he)12.4.2.1a條的(de)要(yao)求。
2. 氣密試驗
將不銹鋼卡壓式管件裝在氣密試驗臺上，浸沒水中，充入純凈的壓縮空氣，用于氣體介質的氣密試驗壓力為1.7MPa，用于液體介質的氣密試驗壓力為0.6MPa。在試驗壓力下持續10s，結果應符合12.4.2.1b的要求。
3. 耐壓試(shi)驗
試件兩端與長度為200mm的薄壁(bi)不銹(xiu)鋼管卡壓連接，組成一組試樣，進行耐壓試驗，試驗介質為自來水，其試驗壓力為2.5MPa，保壓1min，管件與管子的連接部位應無滲漏和脫落現象。
4. 負壓試驗
應使用3個不(bu)同公稱通(tong)徑的管(guan)件分別與長(chang)度為200mm的等徑薄(bo)壁不(bu)銹鋼管(guan)卡壓(ya)連接后(hou)構成(cheng)一組試件，試驗時，室內溫度為（20±5）℃，試驗壓(ya)力為-80kPa，在該試驗壓(ya)力下，保持1h后(hou)，管(guan)件和管(guan)子內壓(ya)差不(bu)得大于5kPa及有其他異常。
5. 拉拔(ba)試(shi)驗
試件兩端與(yu)長度為300mm的薄(bo)壁(bi)不(bu)銹鋼(gang)管卡壓連接，組(zu)成一(yi)組(zu)試樣，向管內封入(ru)0.6 MPa氣壓，固定在拉(la)(la)(la)伸(shen)(shen)試驗機上。進行(xing)(xing)拉(la)(la)(la)拔試驗時(shi)，以2mm／min的速(su)度進行(xing)(xing)拉(la)(la)(la)伸(shen)(shen)，測定出現(xian)泄漏時(shi)的最(zui)(zui)大(da)拉(la)(la)(la)伸(shen)(shen)力(li)，此(ci)時(shi)的拉(la)(la)(la)伸(shen)(shen)力(li)應(ying)大(da)于最(zui)(zui)小(xiao)抗拉(la)(la)(la)阻(zu)力(li)。不(bu)銹鋼(gang)卡壓式管件的最(zui)(zui)小(xiao)抗拉(la)(la)(la)阻(zu)力(li)見表12-34。

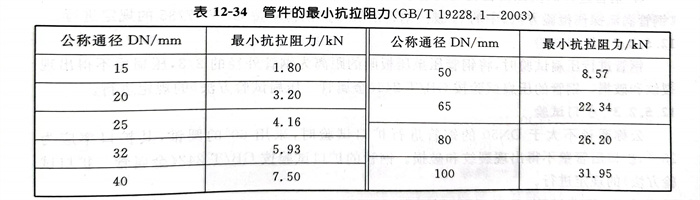

表12-34管(guan)件的最小抗拉阻力（GB/T 19228.1-2003）
6. 溫度變化試驗
溫度變化性能試驗(yan)按(an)DVGW W534：1995《飲水裝置中的管接頭》規程(cheng)中第12章要(yao)求進行。
7. 交變(bian)彎曲試驗
交變彎曲(qu)試驗按DVGW W534：1995規程(cheng)中第15章要求(qiu)進行。
8. 振動試驗
試件兩端(duan)與長度為(wei)200mm的薄(bo)壁不(bu)銹鋼管卡壓(ya)連(lian)接，組成一(yi)組試樣(yang)，在試樣(yang)附(fu)近固定一(yi)端(duan)，并與水壓(ya)試驗(yan)泵連(lian)接，加(jia)壓(ya)至1.75 MPa并保(bao)壓(ya)，試驗(yan)介質為(wei)自來水。在試樣(yang)的另(ling)一(yi)端(duan)端(duan)部進(jin)行(xing)振動(dong)，其(qi)振動(dong)條件應符合表12-35的規(gui)定。進(jin)行(xing)振動(dong)試驗(yan)時，試驗(yan)壓(ya)力(li)為(wei)1.75 MPa，在該壓(ya)力(li)下，持續10萬次振動(dong)，管件和(he)管子連(lian)接部位(wei)應無滲漏和(he)脫落現(xian)象。
表12-35 振(zhen)動條件（GB/T 19228.1-2003）
9. 壓力波(bo)動試驗
壓(ya)力波動試驗按(an)DVGW W534：1995規程中第11章(zhang)要求進行(xing)。
10. 衛(wei)生試驗(yan)
用戶要求(qiu)時或型式試驗時，用于輸送(song)飲用凈水(shui)和生(sheng)活(huo)飲用水(shui)管件的(de)衛(wei)生(sheng)試驗應(ying)符(fu)合《生(sheng)活(huo)飲用水(shui)輸配水(shui)設備及防護(hu)材料(liao)衛(wei)生(sheng)安全(quan)性評價規(gui)范》的(de)規(gui)定。
