a. 不銹鋼彎管表(biao)面不應有裂(lie)紋、折疊、重皮、凹陷(xian)、尖銳劃痕等(deng)缺(que)陷(xian)。表(biao)面以(yi)現裂(lie)紋、重皮等(deng)缺(que)陷(xian)，應逐步修磨(mo)直至缺(que)陷(xian)完全(quan)消除，修磨(mo)后的(de)實(shi)際壁厚應符合14.3.2.6c條要求。
b. 不銹鋼(gang)彎管不應有過燒組織，不應出現晶間裂紋。
c. 不銹鋼彎管任何一點的實測壁厚不應小于管系直管最小壁厚Sm。
d. 熱彎不銹鋼彎管的圓度（彎曲部分同一圓截面上最大外徑與最小外徑之差與最大外徑之比）不應大于7％；冷彎彎管的圓度不應大于8％；對于主蒸汽管道、再熱蒸汽管道及設計壓力＞8MPa的管道，彎管圓度不應大于5％。彎管兩端直管段端部的圓度應符合相應鋼管技術標準要求。

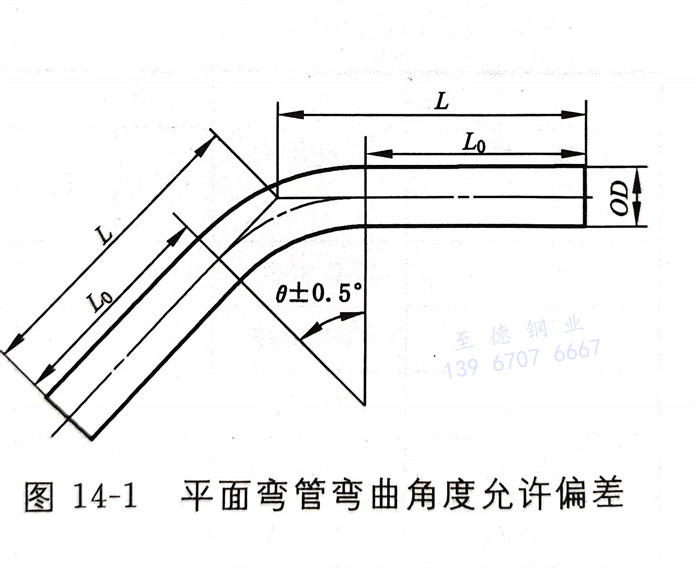

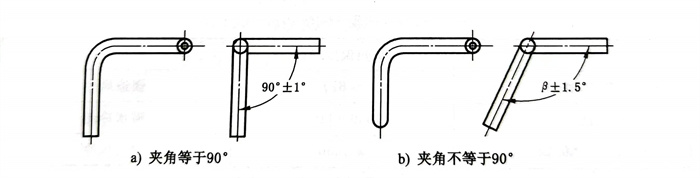

e. 平面彎(wan)管(guan)彎(wan)曲角(jiao)度的允許偏(pian)(pian)差為(wei)±0.5°（如圖(tu)14-1所示(shi)）；不(bu)在同一平面上(shang)兩個連續(xu)彎(wan)空(kong)間夾(jia)角(jiao)β的允許偏(pian)(pian)差：當夾(jia)角(jiao)成90°時，允許偏(pian)(pian)差為(wei)±1°；當夾(jia)角(jiao)不(bu)成90°時，允許偏(pian)(pian)差為(wei)士1.5°（如圖(tu)14-2所示(shi)）。
f. 不銹(xiu)鋼彎管的彎曲半徑允許偏差為±50mm。

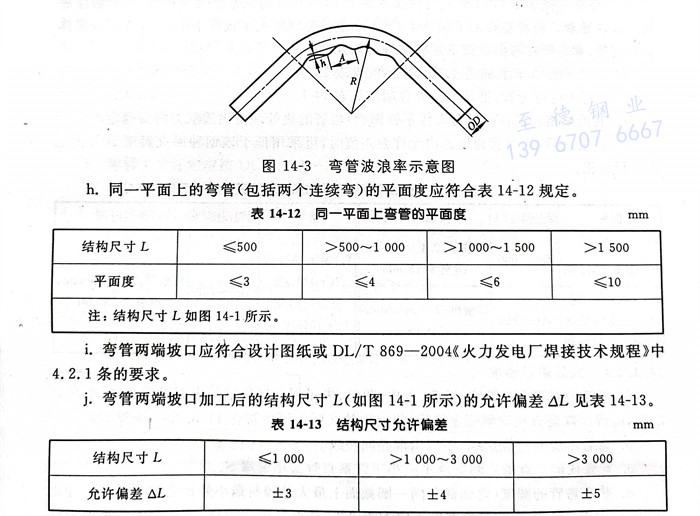

g. 熱彎(wan)(wan)彎(wan)(wan)管(guan)和波(bo)(bo)(bo)浪率(lv)（波(bo)(bo)(bo)高(gao)h與(yu)外徑OD之(zhi)比(bi)）不應大于2％，冷彎(wan)(wan)彎(wan)(wan)管(guan)的波(bo)(bo)(bo)浪率(lv)不應大于3％，且波(bo)(bo)(bo)距A與(yu)波(bo)(bo)(bo)高(gao)h之(zhi)比(bi)應大于12（如圖14-3所(suo)示）。
h. 同(tong)一(yi)平面(mian)上的彎管（包括兩個(ge)連續彎）的平面(mian)度應(ying)符合(he)表14-12規定。
i. 不銹鋼(gang)彎管兩端坡口應符合設計圖紙或DL/T 869-2004《火力發電廠焊接技術規程》中4.2.1條的要求。
j. 不銹鋼彎管兩端坡口加工后的結構尺寸L（如圖14-1所示）的允許偏差ΔL見表14-13。
k. 合(he)金(jin)(jin)鋼(gang)彎管熱處理后的硬度值、金(jin)(jin)相(xiang)組織和晶粒度應(ying)符(fu)合(he)相(xiang)應(ying)的鋼(gang)管技術標準要(yao)求。
l. 不銹鋼(gang)彎管應清除內外壁雜物，并按供需雙方協議規定的方法清除彎管的氧化皮。
