化(hua)(hua)工(gong)鋼制承插(cha)焊管件是以美國(guo)和日本(ben)管件相關標準為(wei)依據，并結合我國(guo)化(hua)(hua)工(gong)行業實際情況制定的一(yi)種(zhong)專用管件標準，常用于小型管道。

1. 承插焊90°彎頭（90°SWE）

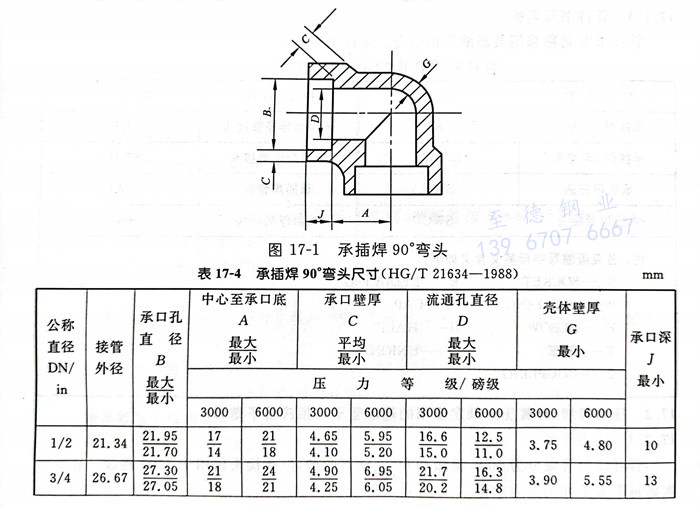

  承(cheng)插焊90°彎頭型(xing)式(shi)見(jian)圖17-1，尺寸(cun)見(jian)表17-4。

2. 承插焊45°彎頭(tou)（45°SWE）

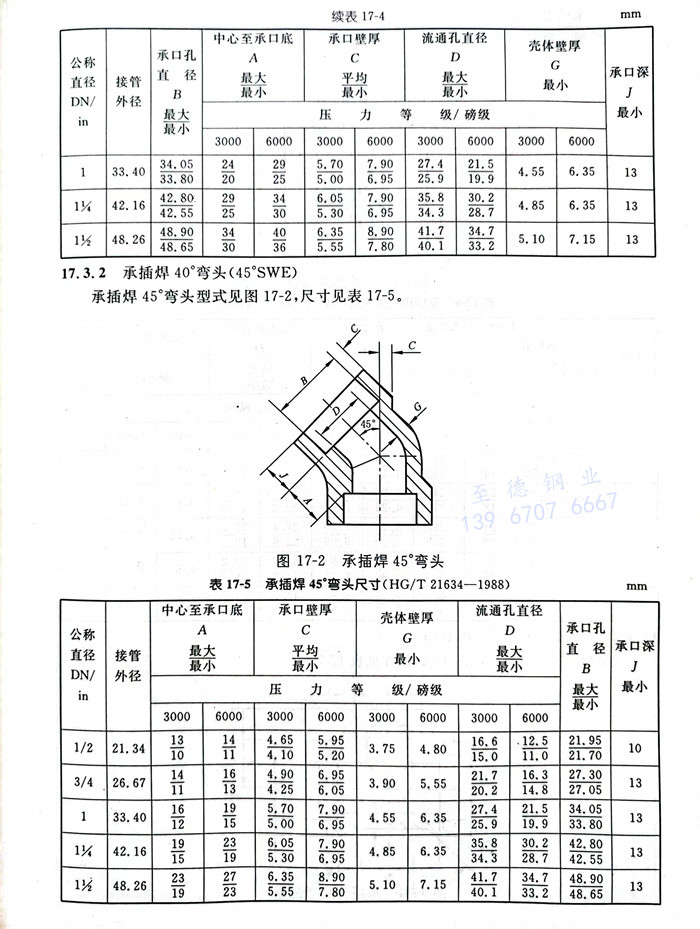

  承插焊45°彎頭型式見圖17-2，尺寸見表17-5。

3. 承插焊三通(tong)（SWT）

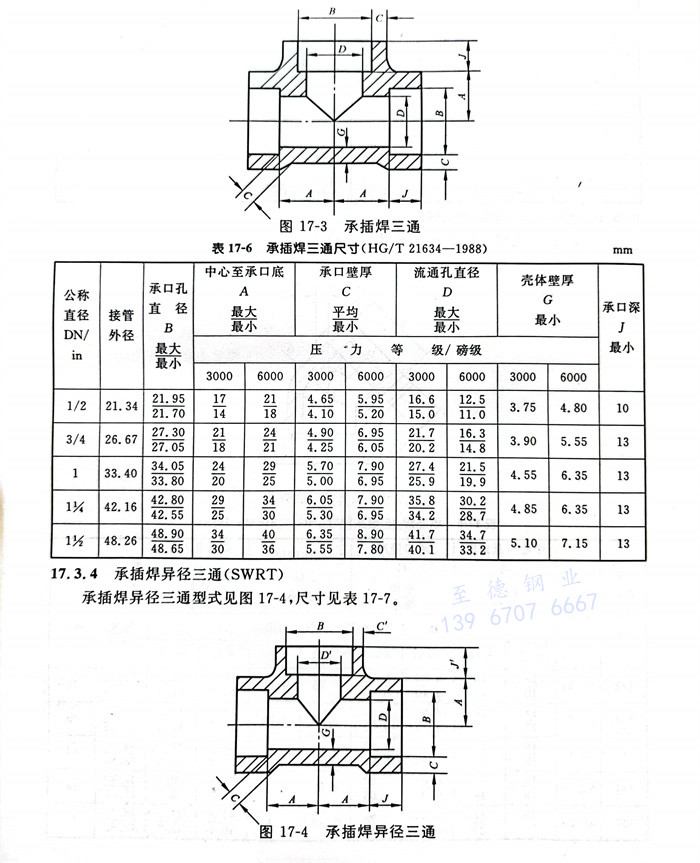

  承插(cha)焊三通型式見(jian)圖17-3，尺寸見(jian)表17-6。

4. 承插焊(han)異徑三(san)通（SWRT）

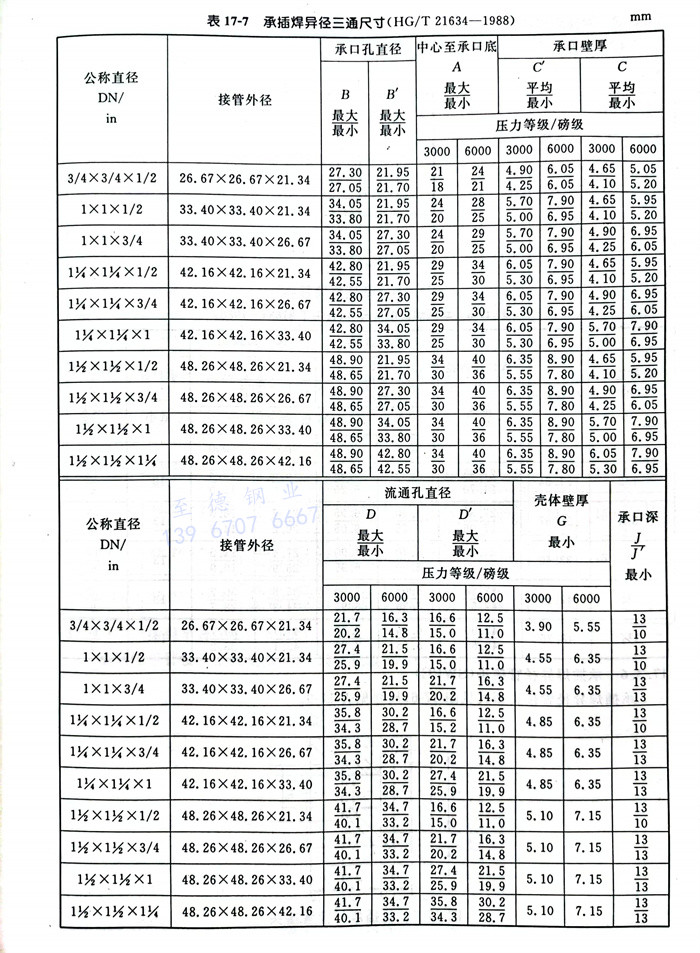

  承插焊異徑三(san)通(tong)型式見(jian)圖(tu)17-4，尺寸(cun)見(jian)表17-7。

5. 承插(cha)焊(han)管接頭（SWC）

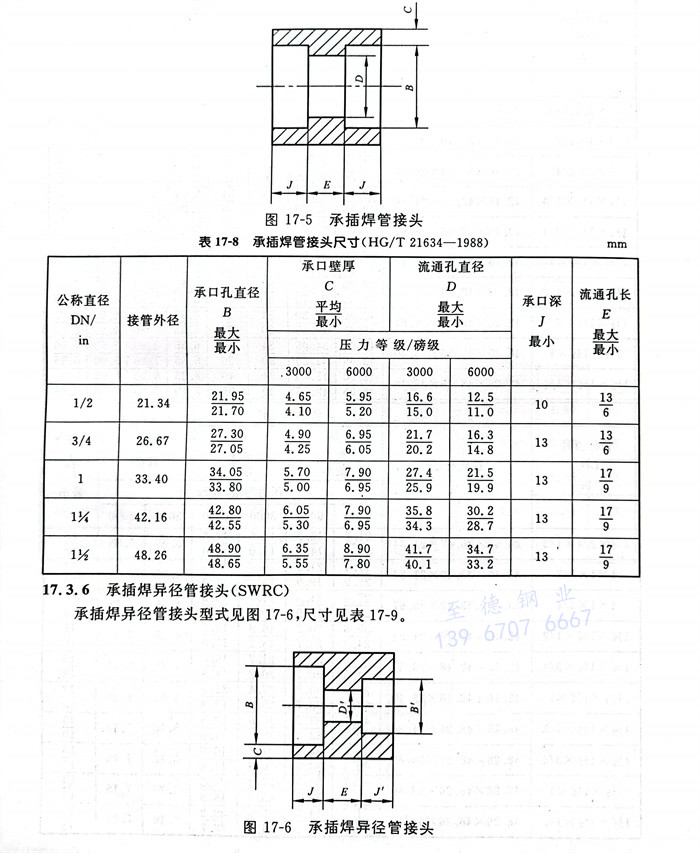

  承(cheng)插焊管(guan)接(jie)頭(tou)型式(shi)見(jian)(jian)圖17-5，尺寸見(jian)(jian)表17-8。

6. 承(cheng)插焊(han)異徑管接(jie)頭（SWRC）

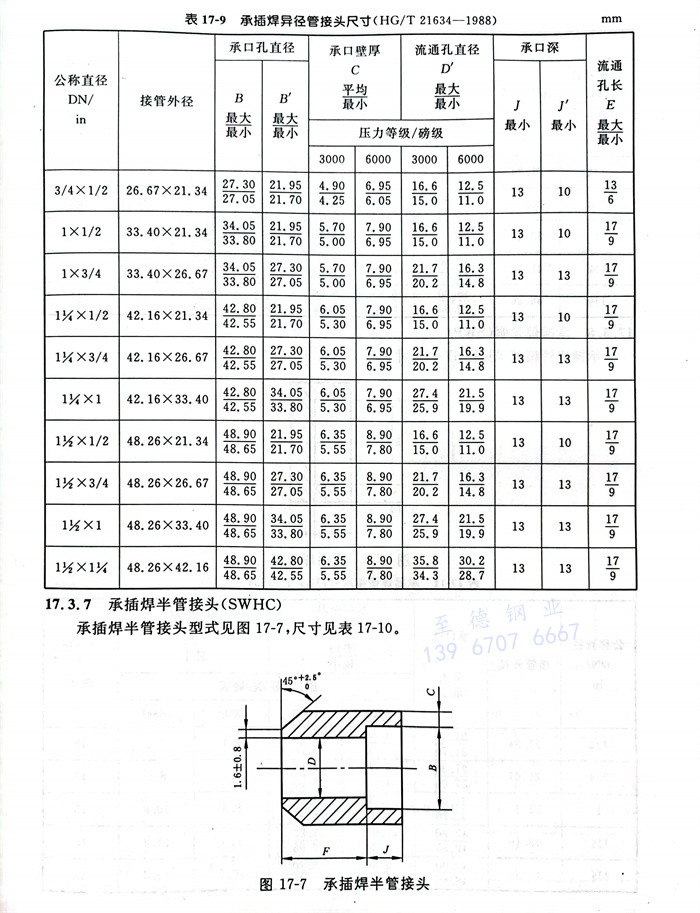

  承插焊異徑管接頭(tou)型式見圖17-6，尺寸見表17-9。

7. 承插(cha)焊半(ban)管接頭（SWHC）

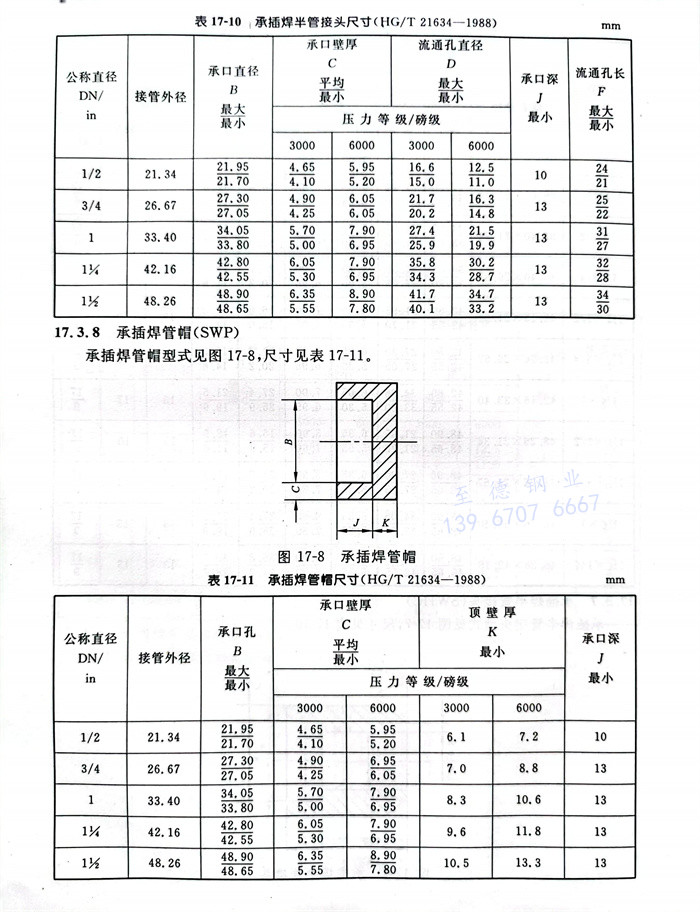

  承(cheng)插焊(han)半管接(jie)頭型式(shi)見圖17-7，尺寸見表17-10。

8. 承插焊管(guan)帽頭（SWP）

  承(cheng)插焊管(guan)帽型式(shi)見圖17-8，尺寸見表17-11。

9. 承插焊活接頭

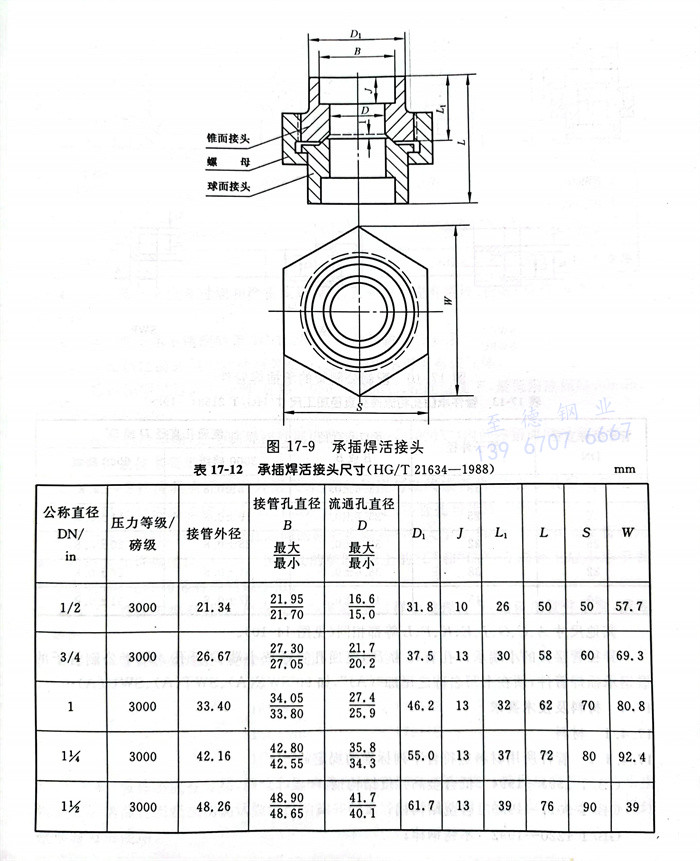

  承插(cha)焊活(huo)接頭型式見(jian)圖17-9，尺寸見(jian)表(biao)17-12。

10. 承(cheng)插(cha)焊管(guan)件配公制管(guan)的加工尺寸

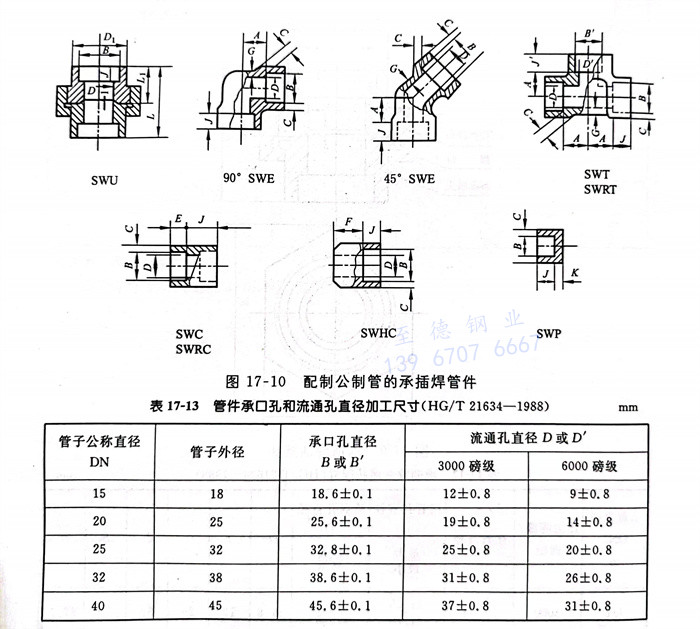

    配(pei)制公制管的(de)鍛鋼承插焊管件(jian)型(xing)式見(jian)圖(tu)17-10，其(qi)承口孔和流通(tong)孔直(zhi)徑(jing)加工尺(chi)寸見(jian)表17-13。

    其(qi)他(ta)尺寸A、C、G、J、E、K、F、L等都(dou)相同（見圖14-10）。

    異徑(jing)管(guan)(guan)(guan)接頭的(de)小(xiao)(xiao)端承口(kou)孔直徑(jing)為B＇，流通孔直徑(jing)按小(xiao)(xiao)端D＇開孔。用(yong)于公制管(guan)(guan)(guan)子的(de)鍛(duan)鋼(gang)承插焊管(guan)(guan)(guan)件，須在書寫名稱之(zhi)尾加“（A）”，如90°SWE（A）、SWT（A）、SWU（A）····。
