化工(gong)鋼(gang)制(zhi)承(cheng)插焊管(guan)(guan)件(jian)是以美國和日(ri)本管(guan)(guan)件(jian)相關(guan)標(biao)準(zhun)為依據，并結合我國化工(gong)行業實際情況制(zhi)定的一(yi)種(zhong)專用管(guan)(guan)件(jian)標(biao)準(zhun)，常用于(yu)小(xiao)型管(guan)(guan)道(dao)。
一、制(zhi)造要求
1. 模鍛成型的材料(liao)在(zai)加熱前(qian)應(ying)清除油(you)污、銹蝕(shi)等雜物。
2. 鍛造過程中(zhong)加熱工(gong)藝及熱處理見表17-14。

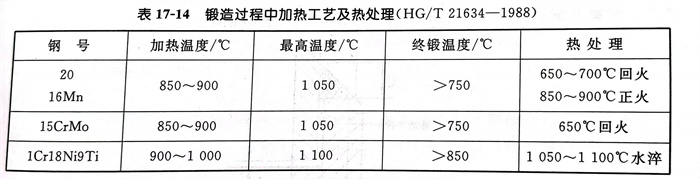

表(biao)17-14 鍛造(zao)過(guo)程中加熱工藝及熱處(chu)理（HG/T 21634-1988）
3. 鍛件不(bu)應有(you)過燒和(he)嚴重脫炭現象，其(qi)外表不(bu)應有(you)裂紋、折(zhe)疊、鍛傷、斑疤及發裂等缺陷。
4. 奧氏體不銹耐酸鋼06Cr18Ni11Ti鍛件的熱處理要求為：
a. 在加熱(re)之前必須(xu)清(qing)除油污等(deng)雜(za)質，加熱(re)爐中不(bu)得含有硫氣(qi)體。
b. 熱(re)鍛壓須進行固溶處理，加熱(re)1050～1100℃，在此溫度下，最低限度保持30min，然后(hou)迅(xun)速淬入水中。
c. 在快速冷卻(que)期，處于臨(lin)界(jie)淬硬(ying)溫度范圍(wei)（900～1000℃）內的停留時(shi)間盡量縮短。
二、檢驗技術要求
1. 管(guan)件應具有正確(que)的外形(xing)尺寸，兩端(duan)均(jun)應與軸線成直角(jiao)，以保證裝配(pei)與焊接(jie)質量(liang)。主要尺寸允許偏(pian)(pian)(pian)(pian)差(cha)按HG/T 21634-1988規定，接(jie)管(guan)孔(kong)(kong)與流通孔(kong)(kong)的同(tong)心度(du)偏(pian)(pian)(pian)(pian)差(cha)不(bu)得(de)大(da)于0.8mm；相對(dui)的兩個接(jie)管(guan)孔(kong)(kong)之間的同(tong)心度(du)偏(pian)(pian)(pian)(pian)差(cha)不(bu)得(de)大(da)于1.6mm；流通孔(kong)(kong)和(he)接(jie)管(guan)孔(kong)(kong)同(tong)軸度(du)的最大(da)允許偏(pian)(pian)(pian)(pian)差(cha)應為(wei)5％。接(jie)管(guan)孔(kong)(kong)的壁厚（圖(tu)上(shang)的“C”和(he)“C1”）在周(zhou)圓上(shang)應不(bu)小于表(biao)列平均(jun)值(zhi)，但允許局部(bu)有表(biao)列最小值(zhi)。
2. 管件不(bu)得(de)有過燒、嚴重脫皮等(deng)現(xian)象，如試樣上發(fa)現(xian)白點，則該批管件報(bao)廢，或逐個驗(yan)收。
3. 管件熱處理后，應檢查其硬度，其值應為(wei)： 20 ≤156HB 、16Mn ≤179HB 、 15CrMo ≤179HB 、 06Cr18Ni11Ti ≤192HB
4. 管件(jian)不應(ying)有(you)分層、裂(lie)紋和影(ying)響強度的折皺等缺陷存在(zai)。若發現(xian)有(you)裂(lie)紋，應(ying)采用(yong)機械方法(fa)消(xiao)除(chu)(chu)。當(dang)經探傷確認裂(lie)紋已消(xiao)除(chu)(chu)并(bing)測量經打(da)磨(mo)后的剩余壁厚值不小(xiao)于最小(xiao)設計壁厚時方可(ke)使用(yong)。
5. 管件應(ying)每件進行宏觀檢(jian)(jian)查。超聲波或磁力探(tan)傷（非(fei)磁性材料用螢光或者著(zhu)色法），抽查5％且不少于5件，若發現有(you)不合(he)格，須取雙倍數量復(fu)(fu)驗(yan)，復(fu)(fu)驗(yan)結果仍有(you)不合(he)格者，必須每件檢(jian)(jian)驗(yan)。
三、安裝要求
1. 安(an)裝(zhuang)時應(ying)先將管子插(cha)到管件(jian)承口底部，再將管子拉出一些，使管端(duan)與管件(jian)承口底部保(bao)持(chi)有約2mm的間隙，然后進行焊(han)接(jie)。

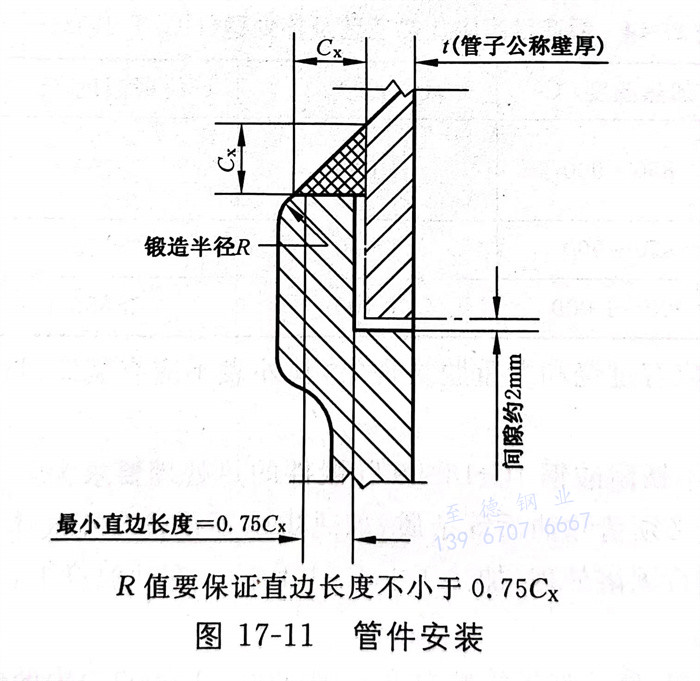

2. 承(cheng)插焊(han)管件與管子(zi)的角焊(han)腰高Cx是接管公(gong)稱壁(bi)厚(hou)的1.1倍，但不(bu)小于3mm，見圖(tu)17-11（管件安裝圖(tu)）
