襯(chen)塑鋼(gang)(gang)管(guan)(guan)(guan)和(he)管(guan)(guan)(guan)件是在鋼(gang)(gang)管(guan)(guan)(guan)和(he)管(guan)(guan)(guan)件內部(bu)襯(chen)以聚(ju)丙(bing)烯(xi)（PP）、聚(ju)乙(yi)烯(xi)（PE）及聚(ju)氯乙(yi)烯(xi)（PVC）等(deng)非金(jin)屬(shu)材料，以適應化工、石(shi)油化工，醫藥、紡(fang)織和(he)冶金(jin)等(deng)部(bu)門(men)輸送腐蝕性介質(zhi)的需要。這種(zhong)襯(chen)塑鋼(gang)(gang)管(guan)(guan)(guan)和(he)管(guan)(guan)(guan)件的公(gong)稱壓力(li)為PN20，相當于2.0 MPa。

1. 襯塑(su)直管

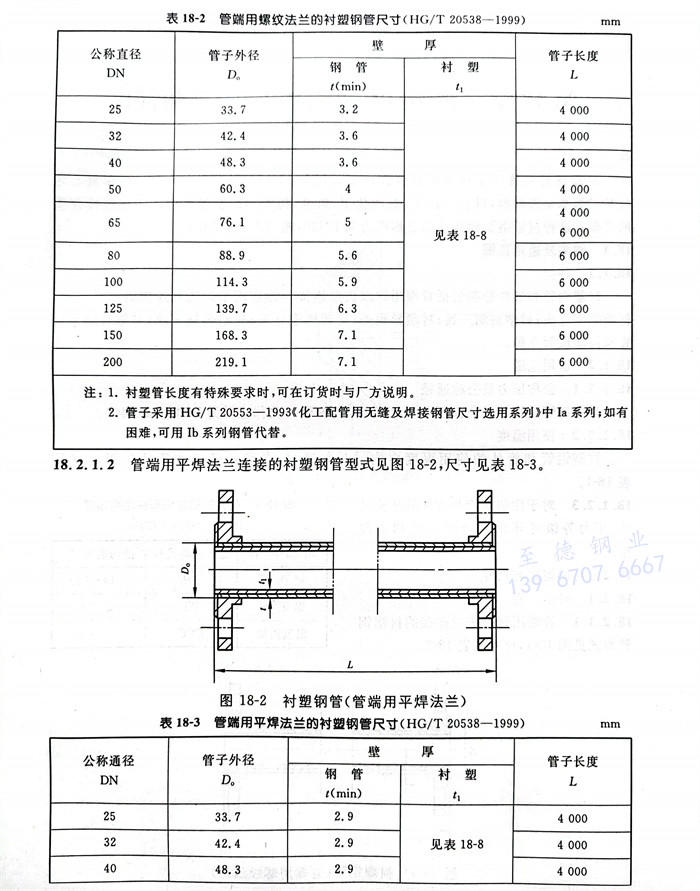

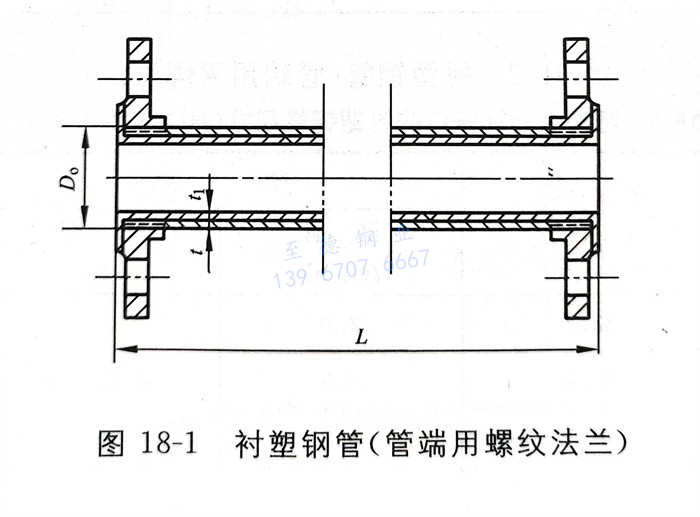

  a. 管端(duan)用螺紋法蘭連接的襯塑鋼管型式見(jian)圖18-1，尺(chi)寸見(jian)表(biao)18-2。

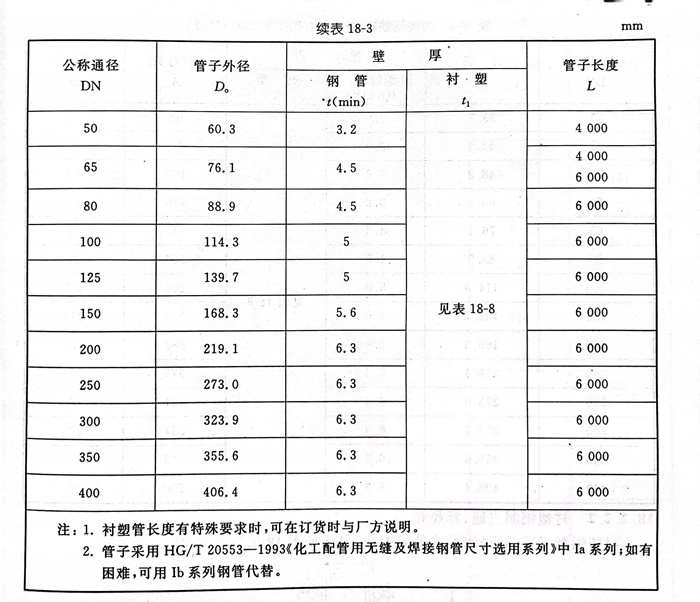

  b. 管端用(yong)平法蘭(lan)連(lian)接的襯塑鋼管型式(shi)見(jian)圖18-2，尺寸見(jian)表18-3。

2. 襯塑管件

 a. 襯塑鋼制彎頭

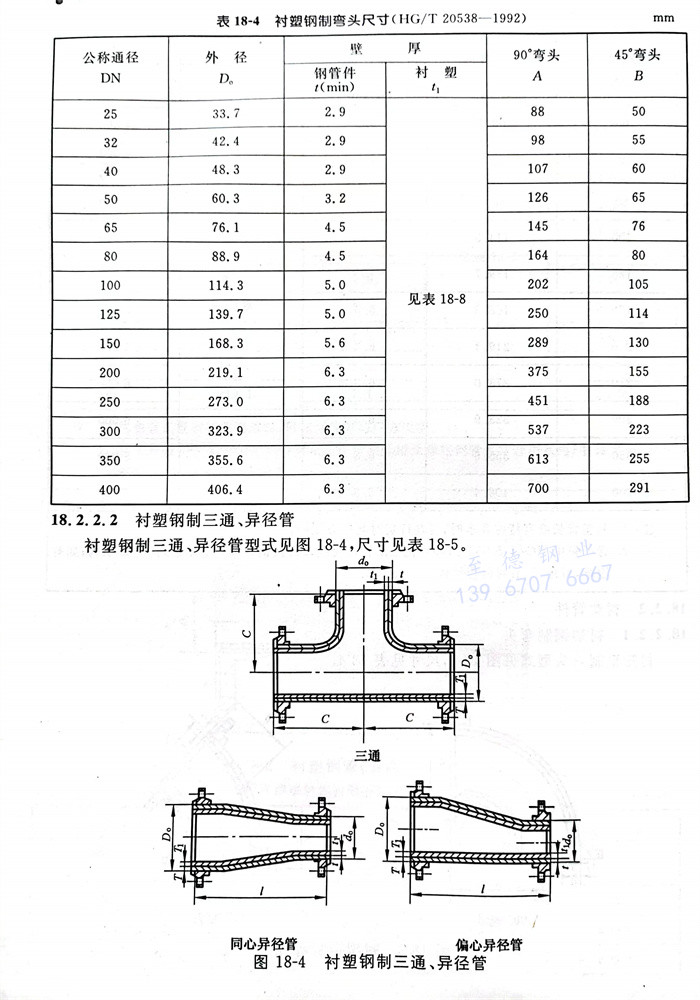

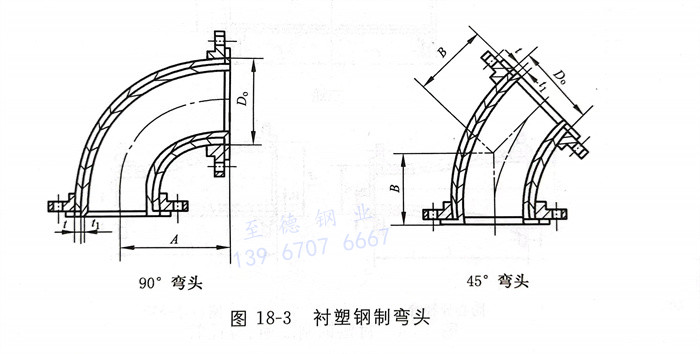

   襯(chen)塑鋼制(zhi)彎頭型式(shi)見(jian)圖18-3，尺寸見(jian)表18-4。

 b. 襯塑(su)鋼(gang)制三通、異徑管(guan)

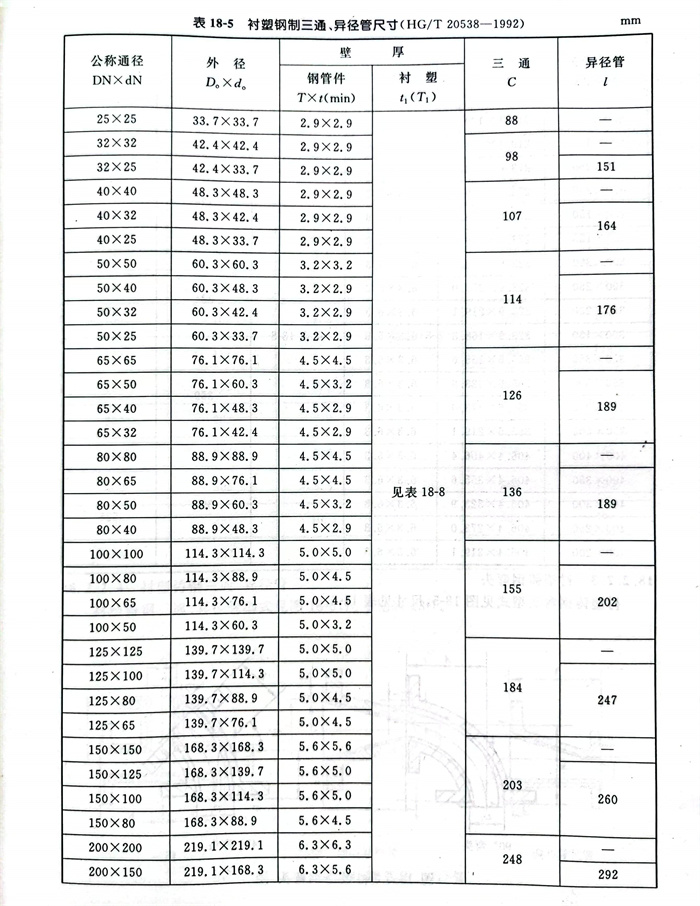

   襯塑(su)鋼制三(san)通、異徑(jing)管(guan)型式見圖18-4，尺寸見表(biao)18-5。

 c. 襯塑鑄(zhu)鋼(gang)彎頭

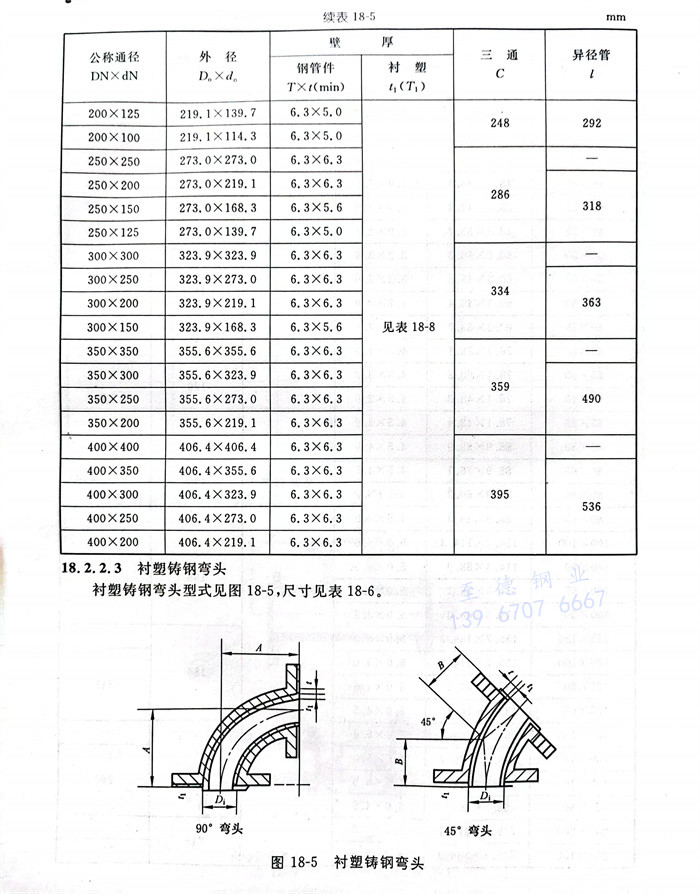

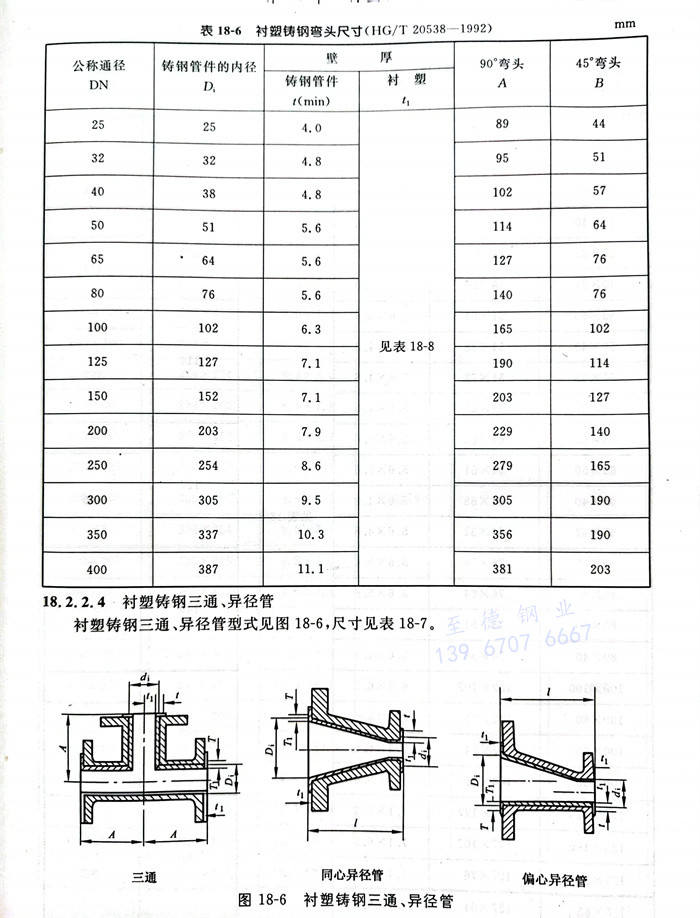

   襯塑鑄鋼彎頭型(xing)式見(jian)圖18-5，尺寸見(jian)表18-6。

 d. 襯塑鋼制三通、異(yi)徑管

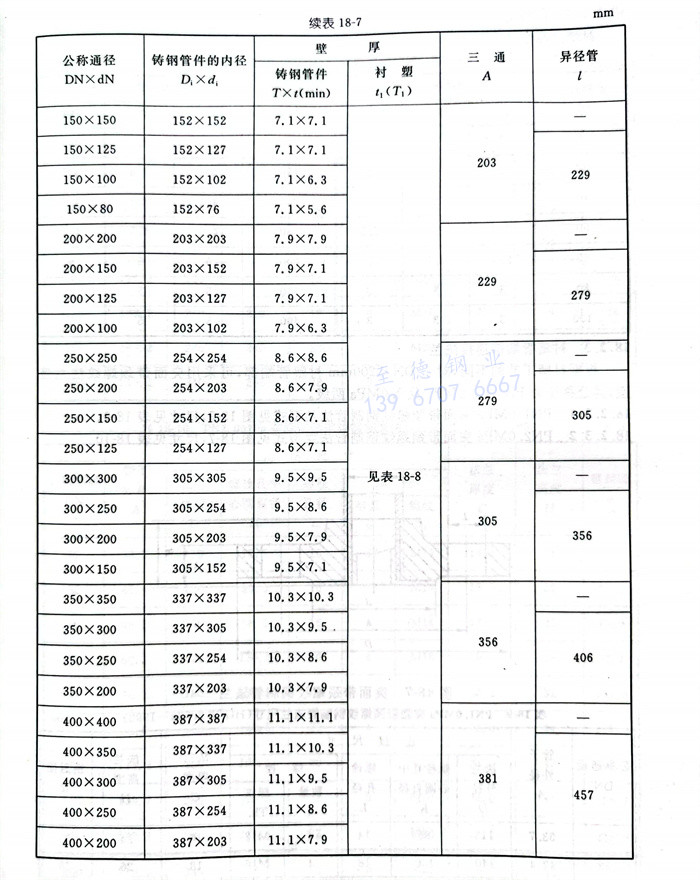

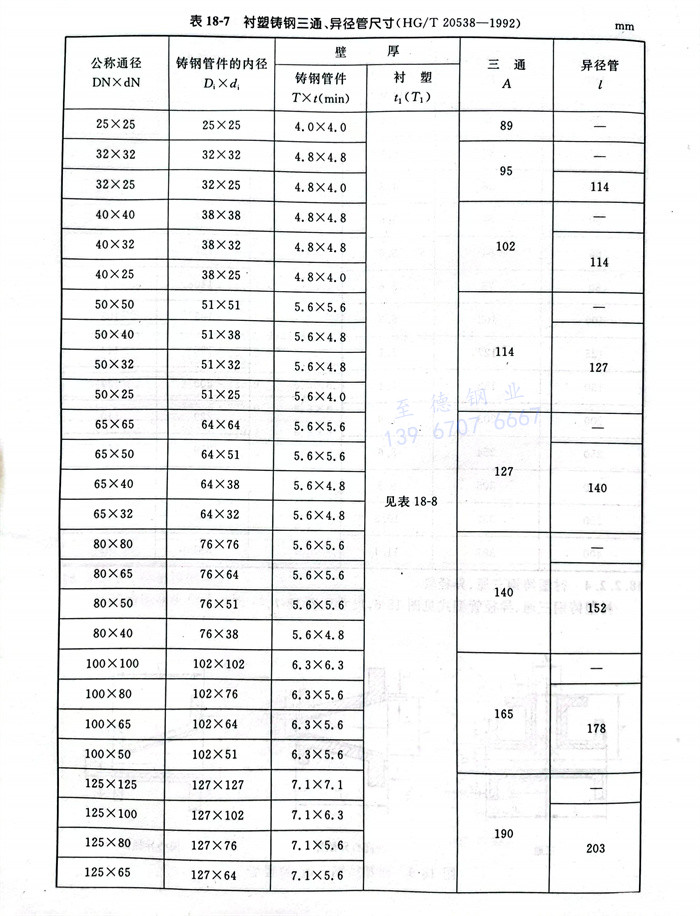

   襯塑鑄鋼三通、異徑管型式(shi)見(jian)圖(tu)18-6，尺寸(cun)見(jian)表18-7。

 e. 襯塑層(ceng)

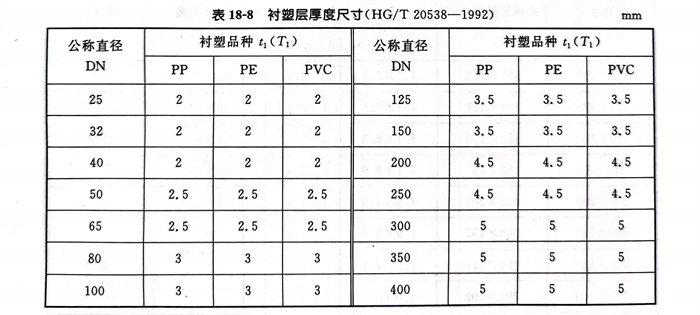

   襯(chen)塑(su)層厚度尺寸見表 18-8

3. 襯塑管端部連接法蘭

  根據襯塑工藝的不同，對于(yu)DN≤200mm襯塑管端部，可采用(yong)突面帶(dai)頸螺(luo)紋法蘭連接，其公(gong)稱壓力PN為1.0MPa及2.0MPa兩級。

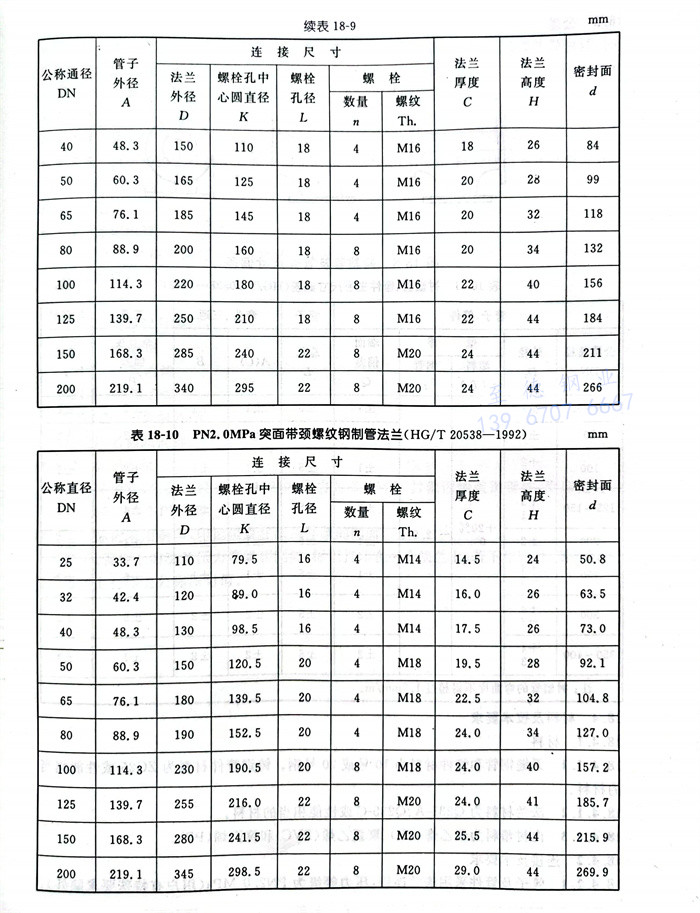

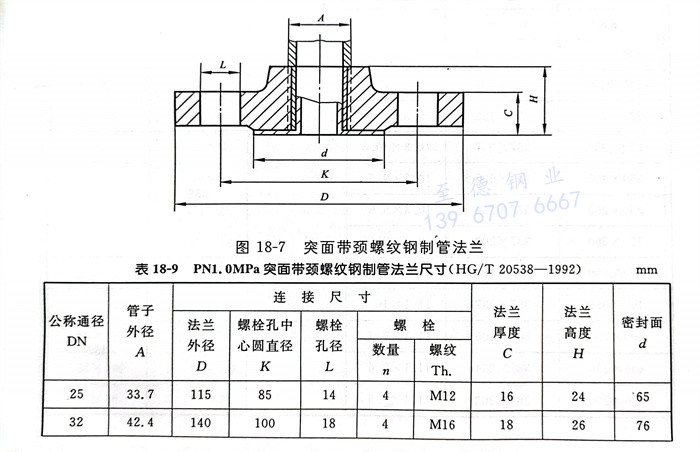

    PN1.0MPa突面帶頸(jing)螺紋鋼(gang)制管法蘭型(xing)式見圖18-7，尺寸見表(biao)18-9。

    PN2.0MPa突(tu)面帶頸螺紋鋼制(zhi)管法蘭型式(shi)見(jian)圖18-7，尺(chi)寸(cun)見(jian)表18-10。

4. 公差(cha)

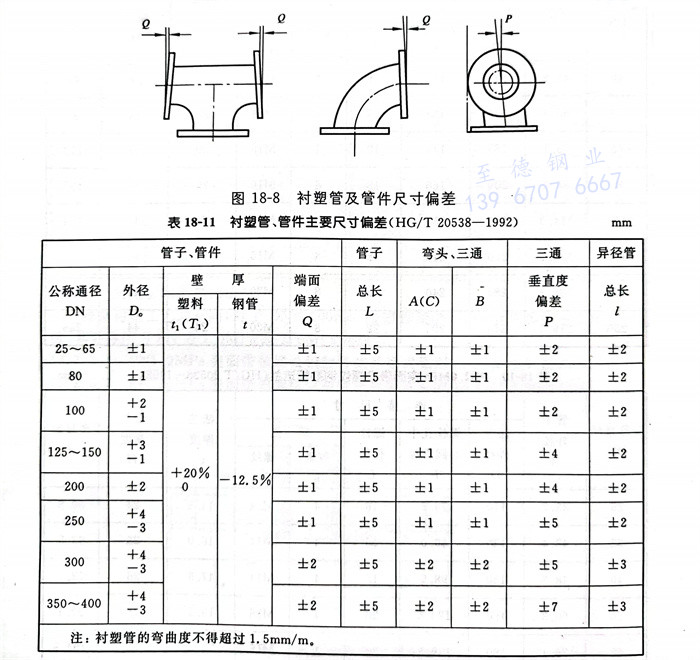

  襯塑管及(ji)(ji)管件主要尺寸偏差(cha)見圖 18-8 及(ji)(ji)表(biao) 18-11。
