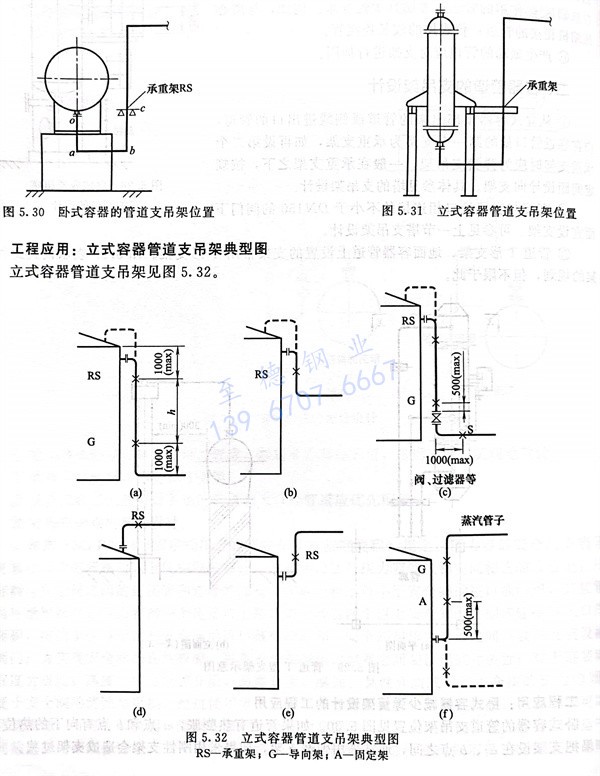

臥(wo)式容器(qi)的管道支(zhi)(zhi)吊架(jia)(jia)位(wei)置(zhi)見圖(tu)5.30。如果管道有(you)熱膨脹(zhang)，a點(dian)和b點(dian)有(you)向下(xia)的熱位(wei)移；如果把支(zhi)(zhi)架(jia)(jia)設在a、b點(dian)之間，通常采用(yong)彈簧支(zhi)(zhi)架(jia)(jia)，如果采用(yong)剛(gang)性(xing)支(zhi)(zhi)架(jia)(jia)會(hui)造成支(zhi)(zhi)架(jia)(jia)過載(zai)。

  現在把滑動支架（承重架）RS放在c點，該點與管口的標高大致平齊，這樣a點及b點向下的位移基本一致，RS支架可采用剛性滑動架，在這點管道是沒有垂直位移的，只有水平位移。c點的位置也允許上下稍有變動。根據管徑、溫度情況，可采用不等腿的U形(xing)管。但如bc段太長，RS架處就可能有向上的位移，使支架脫空，RS剛性架就失去意義。所以bc段不能比oa段長得太多。RS支架可以從設備或地面生根。
