1. 人孔

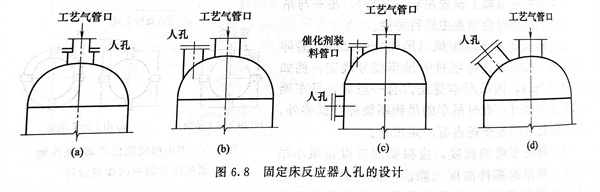

  下面以固(gu)定(ding)床反應器為例進(jin)行介紹。固(gu)定(ding)床反應器頂部通(tong)常需要設(she)置人(ren)孔(kong)，用于催(cui)化劑(ji)裝(zhuang)填和內件檢修(xiu)，人(ren)孔(kong)大(da)小一般(ban)為DN500～V600。人(ren)孔(kong)設(she)計形式主要有四種(zhong)，見圖6.8。N500~DN6

    ①. 當(dang)工藝氣管(guan)(guan)口比人(ren)(ren)(ren)孔(kong)(kong)(kong)直徑小三級或(huo)三級以(yi)上時，通(tong)常采用圖6.8（a）所示(shi)形(xing)式的人(ren)(ren)(ren)孔(kong)(kong)(kong)，將人(ren)(ren)(ren)孔(kong)(kong)(kong)與(yu)工藝氣管(guan)(guan)口合用一個管(guan)(guan)口。該(gai)設計(ji)方式通(tong)常需要在(zai)工藝氣管(guan)(guan)線上靠(kao)近(jin)人(ren)(ren)(ren)孔(kong)(kong)(kong)處設置可拆卸短管(guan)(guan)，同時，與(yu)可拆卸短管(guan)(guan)相連的管(guan)(guan)道(dao)應考慮(lv)設承重支架，在(zai)反應器人(ren)(ren)(ren)孔(kong)(kong)(kong)打開時支撐進口管(guan)(guan)道(dao)。

    ②. 當工藝氣管口與(yu)人(ren)孔(kong)直(zhi)徑(jing)相(xiang)當或比人(ren)孔(kong)直(zhi)徑(jing)大(da)時(shi)，需要單(dan)獨設置人(ren)孔(kong)，常見的設計(ji)形(xing)式(shi)有圖(tu)6.8（b）和(he)（c）兩種。圖(tu)6.8（b）所(suo)示形(xing)式(shi)人(ren)孔(kong)受力較(jiao)(jiao)(jiao)好(hao)、制造較(jiao)(jiao)(jiao)容易(yi)，但(dan)催(cui)化(hua)(hua)劑裝(zhuang)填較(jiao)(jiao)(jiao)困難。圖(tu)6.8（c）所(suo)示形(xing)式(shi)人(ren)孔(kong)受力不好(hao)、制造較(jiao)(jiao)(jiao)困難，但(dan)催(cui)化(hua)(hua)劑裝(zhuang)填較(jiao)(jiao)(jiao)容易(yi)。

    ③. 圖6.8（d）所示(shi)形式人孔(kong)設(she)(she)置在反應器側面，在頂(ding)部設(she)(she)置專(zhuan)門的催化劑(ji)裝料口，該形式很少采用(yong)。

2. 人孔(kong)平臺

   圖(tu)6.8（a）～（c）所示三種形式(shi)人(ren)(ren)孔，只需(xu)要在(zai)反應(ying)器頂(ding)部設置一(yi)(yi)層平(ping)(ping)臺(tai)即可滿足催(cui)化劑裝填等操作(zuo)要求，而圖(tu)6.8（d）所示形式(shi)人(ren)(ren)孔，除了(le)要在(zai)反應(ying)器頂(ding)部設置一(yi)(yi)層平(ping)(ping)臺(tai)，在(zai)人(ren)(ren)孔上方(fang)還需(xu)要再設置一(yi)(yi)層平(ping)(ping)臺(tai)。
