（1）普通碳素結構鋼(gang)不得用于(yu)GC1級、GCD級管道。

（2）沸騰鋼(gang)和(he)半鎮靜鋼(gang)（碳(tan)素結構鋼(gang)）不(bu)得用于(yu)(yu)GCD級(ji)管(guan)道和(he)有毒或者可燃介質管(guan)道，設計壓力應不(bu)大于(yu)(yu)1.6MPa，使用溫(wen)度范圍為0～200℃。

（3）Q215A、Q235A等A級鎮靜鋼不(bu)得用于GCD級管(guan)道和(he)有毒或(huo)者(zhe)可燃(ran)介質(zhi)管(guan)道，設(she)計壓力應(ying)不(bu)大于1.6MPa，使用溫度(du)不(bu)高于350℃，最低使用溫度(du)按照標準的(de)規定(ding)。

（4）Q215B、Q235B等B級鎮靜鋼不得用于(yu)劇毒介質(zhi)管道，設計壓力應不大于(yu)3.0MPa，使用溫度不高于(yu)350℃，最低使用溫度按照(zhao)標準的規定。

（5）用于(yu)GCD級(ji)管道時，設計壓(ya)力應不大于(yu)1.6MPa，設計溫度不高(gao)于(yu)300℃。

（6）用于(yu)管道組成件的碳素結構鋼的焊接厚(hou)(hou)度(du)(du)應當符合以下要求(qiu)：沸騰鋼、半鎮靜(jing)鋼，厚(hou)(hou)度(du)(du)不(bu)得大(da)于(yu)12mm；A級鎮靜(jing)鋼，厚(hou)(hou)度(du)(du)不(bu)得大(da)于(yu)16mm；B級鎮靜(jing)鋼，厚(hou)(hou)度(du)(du)不(bu)得大(da)于(yu)20mm。

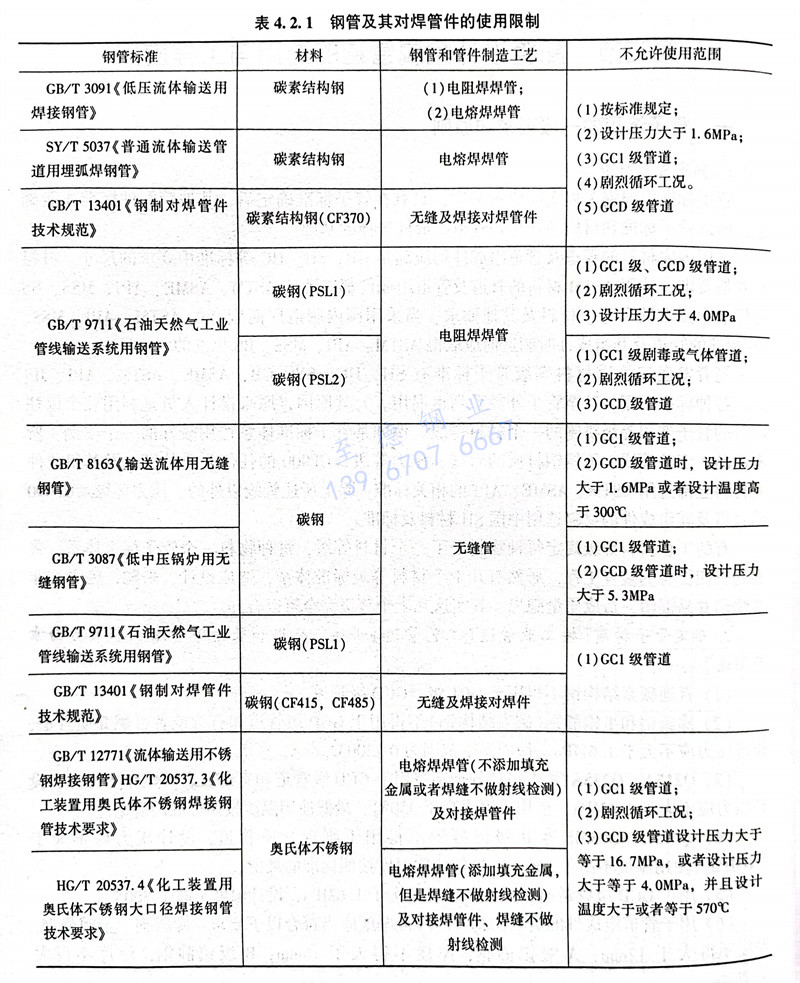

（7）碳鋼、奧氏體不銹鋼管(guan)及由其制造的對焊管件的使用限制應當符合表4.2.1規定。

（8）碳(tan)鋼、碳(tan)錳鋼、低溫用鎳(nie)鋼不(bu)宜長期在425℃以上使用。

（9）鉻(ge)鉬合金鋼(gang)在(zai)400～550℃ 區間長期(qi)使用(yong)時，應(ying)當(dang)根據使用(yong)經驗和具體情況提出適當(dang)的回火(huo)脆性防護措施(shi)。

（10）奧氏(shi)體(ti)不(bu)(bu)銹鋼使(shi)用溫度高于(yu)540℃（鑄(zhu)件高于(yu)425℃）時(shi)，應當(dang)控(kong)制材料含碳(tan)量不(bu)(bu)低于(yu)0.04％，并且在(zai)(zai)(zai)(zai)固溶(rong)狀態下(xia)使(shi)用。奧氏(shi)體(ti)不(bu)(bu)銹鋼在(zai)(zai)(zai)(zai)540～900℃區間長期使(shi)用時(shi)，應當(dang)采取適當(dang)防護措施(shi)防止材料脆(cui)化。奧氏(shi)體(ti)不(bu)(bu)銹鋼在(zai)(zai)(zai)(zai)以下(xia)條件下(xia)，還應當(dang)考(kao)慮發生晶間腐(fu)蝕的可能(neng)性(xing)：①. 低碳(tan)（C≤0.08％）非穩(wen)定化不(bu)(bu)銹鋼，在(zai)(zai)(zai)(zai)熱(re)加工或者焊接(jie)后使(shi)用；②. 超低碳(tan)（C≤0.03％）不(bu)(bu)銹鋼，在(zai)(zai)(zai)(zai)高于(yu)425℃長期使(shi)用。

（11）為防止硫、鉛及其化合(he)物(wu)在(zai)(zai)高(gao)溫(wen)下(xia)侵蝕(shi)鎳基合(he)金(jin)導致(zhi)晶界脆化，鎳及鎳基合(he)金(jin)在(zai)(zai)含硫環境(jing)氣氛下(xia)的使用溫(wen)度(du)上限應(ying)當符合(he)表(biao)4.2.2的規定。

（12）金屬材(cai)料(liao)及其(qi)焊接(jie)接(jie)頭(tou)的(de)沖(chong)擊韌性應當符合有關安全(quan)技術規范及其(qi)材(cai)料(liao)標準(zhun)的(de)要(yao)求(qiu)。

（13）管道用(yong)密封(feng)件的(de)選(xuan)用(yong)應當(dang)考慮(lv)設計壓力、設計溫度以(yi)及介質、使(shi)用(yong)壽命等的(de)要求，并且(qie)符合有關安全技(ji)術規范(fan)及其相應的(de)密封(feng)材料標準的(de)規定。

（14）管(guan)道支承(cheng)件的使用應當符(fu)合有關安全技術規范及其相應標(biao)準(zhun)的規定。
