1. 襯(chen)(chen)里(li)管(guan)道的(de)(de)(de)目的(de)(de)(de)是防腐、電(dian)絕緣、減少流(liu)體(ti)阻力、增(zeng)加耐磨性能、防止金屬離子的(de)(de)(de)混入和污染。所謂(wei)襯(chen)(chen)里(li)是指根(gen)據使(shi)用(yong)介質和工況的(de)(de)(de)不(bu)(bu)同，在光(guang)管(guan)里(li)面或外面粘(zhan)敷不(bu)(bu)同的(de)(de)(de)材料和涂(tu)塑。襯(chen)(chen)里(li)管(guan)道的(de)(de)(de)制作多采(cai)用(yong)粘(zhan)敷、噴涂(tu)、鑲嵌、真(zhen)空注塑的(de)(de)(de)方法(fa)，還有(you)一種是通過冷拔形成外管(guan)為(wei)鋼管(guan)內管(guan)為(wei)塑料管(guan)的(de)(de)(de)鋼塑復合管(guan)的(de)(de)(de)方法(fa)。


 2. 設(she)(she)計選(xuan)(xuan)用時(shi)應根據所輸(shu)送介質的(de)腐蝕(shi)、磨蝕(shi)情況以及電絕(jue)緣、阻力降等(deng)要求(qiu)選(xuan)(xuan)用適當(dang)的(de)材(cai)料和型式的(de)管(guan)材(cai)。設(she)(she)計選(xuan)(xuan)用襯(chen)里(li)管(guan)時(shi)，要注意對基管(guan)的(de)規格尺(chi)寸(cun)的(de)要求(qiu)，盡(jin)量選(xuan)(xuan)用標準鋼(gang)管(guan)作為基管(guan)。襯(chen)里(li)管(guan)道的(de)耐腐蝕(shi)性(xing)能(neng)、物理性(xing)能(neng)以及規格尺(chi)寸(cun)、偏(pian)差等(deng)可從相(xiang)關的(de)設(she)(she)計資料、設(she)(she)計手冊查(cha)找。由于襯(chen)里(li)管(guan)道的(de)標準化程(cheng)度(du)不如(ru)鋼(gang)管(guan)高，使用時(shi)要注意各制造廠在(zai)制造工藝(yi)、規格尺(chi)寸(cun)、各種性(xing)能(neng)等(deng)方(fang)面的(de)差異(yi)。


 3. 非(fei)金屬襯(chen)里管道和管件的(de)設計符合GB 50316、SH／T 3059等(deng)的(de)規定(ding)。襯(chen)里材料應(ying)符合下列要求：


   ①. 聚(ju)四氟(fu)乙烯（PTFE）樹脂應(ying)符合(he)HC／T 2902的規(gui)定。襯里層(ceng)表(biao)觀密度應(ying)不低于2.16g／cm3，且不允許(xu)有氣泡、微孔、裂紋和雜(za)質存(cun)在；


   ②. 聚(ju)全氟乙丙烯(xi)（FEP）樹脂應符合HG／T 2904的規定(ding)，采用M3型(xing)。襯里層(ceng)表(biao)觀密度應不(bu)(bu)低于2.114g/cm33，且不(bu)(bu)允(yun)許有氣(qi)泡(pao)、微孔(kong)、裂紋(wen)和雜(za)質存在(zai)；


   ③. 無規共聚(ju)聚(ju)丙烯（PP-R）應符合(he)GB／T 18742.1的規定(ding)；


   ④. 交聯聚乙烯（PE-D）應符合CJ／T 159的(de)規定(ding)，其密度不低于(yu)0.94g／cm3，且不允許有(you)氣泡、微孔、裂(lie)紋、雜質存在；


   ⑤. 可熔性聚四氟乙烯（PFA）應符合 ASTM D3307的規定(ding)；


   ⑥. 硬(ying)聚(ju)氟(fu)乙烯(xi)（PVC-U）樹(shu)脂(zhi)應符合GB／T 4219的(de)規(gui)定。


 4. 相應的法蘭(lan)墊(dian)片宜(yi)選(xuan)用非金屬墊(dian)片。


5. 非金屬襯里材料使用范圍可按(an)表4.4.1選用，還應考慮流體介質腐蝕性(xing)、使用壓力及材料成分與性(xing)能差異等因素。

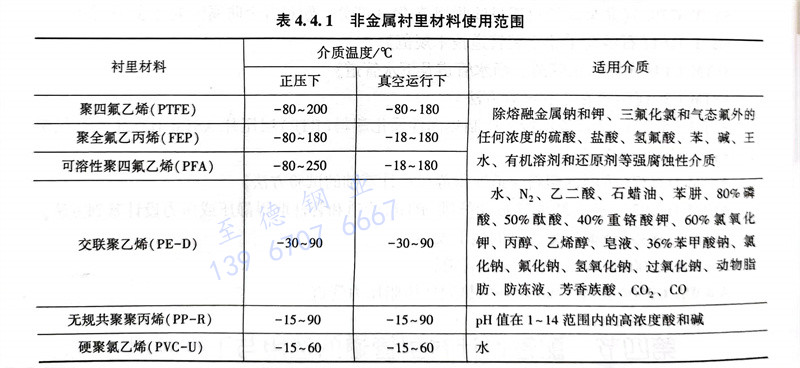

    表(biao)4.4.1 非金屬襯里材料(liao)使(shi)用范(fan)圍




 6. 非金(jin)屬襯里直(zhi)管(guan)及(ji)其管(guan)道組成件端部連接形式(shi)可(ke)按(an)表4.4.2選取。

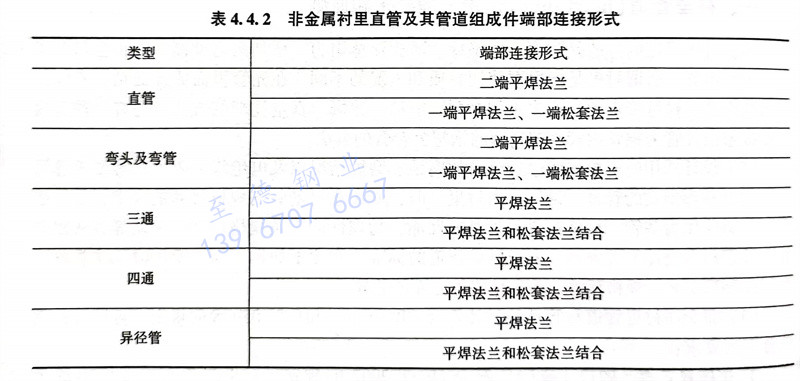

   表4.4.2 非金屬襯里(li)直(zhi)管(guan)及(ji)其(qi)管(guan)道組成件端(duan)部連(lian)接形式(shi)




 7. 非金屬襯(chen)里直(zhi)管及其管道組成件端部應(ying)采(cai)用金屬法蘭連(lian)接(jie)，襯(chen)里應(ying)延(yan)伸覆(fu)蓋整個法蘭密封(feng)面。


 8. 聚四氟乙烯襯里直(zhi)管(guan)的長(chang)度不(bu)宜大于3m，其(qi)他非金(jin)屬襯里直(zhi)管(guan)的長(chang)度不(bu)宜大于6m。


 9. 非(fei)金(jin)屬(shu)襯(chen)(chen)里管道及其組成件的(de)(de)搬運、堆放和安裝等(deng)過(guo)程中，應(ying)避免強烈震動(dong)或碰撞。不得對已襯(chen)(chen)里的(de)(de)管道進(jin)行施(shi)焊、加(jia)熱、扭曲或敲打(da)等(deng)作業。施(shi)工應(ying)滿足SH／T 3501、GB 50235等(deng)的(de)(de)要求。非(fei)金(jin)屬(shu)襯(chen)(chen)里管道安裝后應(ying)進(jin)行壓力試(shi)驗(yan)，試(shi)驗(yan)壓力應(ying)為(wei)設(she)計壓力的(de)(de)1.5倍。


10. 襯里(li)管道有關的標準(zhun)規范(fan)：


ASTM F423《聚四氟乙烯塑料襯里(li)鐵類金屬管(guan)，管(guan)件和(he)法(fa)蘭(lan)的(de)標(biao)準(zhun)》


ASTM F491《聚偏氟乙烯(xi)塑(su)料襯里的(de)黑(hei)色金(jin)屬管(guan)(guan)道及管(guan)(guan)件的(de)標準》


ASTM F492《丙(bing)烯及聚丙(bing)烯塑料襯(chen)里的(de)黑色金屬管(guan)和管(guan)件的(de)標準》


ASTM F546《全氟共聚物（FEP）塑料襯里的(de)鐵(tie)類金(jin)屬管(guan)和管(guan)件的(de)標準》


ASTM F546《全(quan)氟（乙烯-丙烯）共聚物（FEP）塑料(liao)襯里的(de)鐵類金屬(shu)管(guan)和管(guan)件的(de)標(biao)準》


ASTM F599《聚合(he)（偏二氯乙烯）（PVDC）塑料襯里鐵類金(jin)屬管(guan)和(he)管(guan)件的(de)標準》


ASTM F781《全氟（烷氧基烷烴）共聚物（PFA）塑料襯里的鐵類金屬管(guan)和管(guan)件的襯里》


ASTM F1545《塑料襯(chen)里鐵類(lei)金屬(shu)管(guan)，管(guan)件(jian)和法蘭(lan)的標準》


SY／T 6623《內(nei)覆或襯里耐(nai)腐蝕(shi)合(he)金復合(he)鋼管(guan)規(gui)范》


SH／T 3154《石油化(hua)工非(fei)金屬襯里管道技術(shu)規范》
