橡(xiang)(xiang)(xiang)(xiang)膠(jiao)(jiao)是一種良好的耐酸又耐堿的非金屬防腐蝕(shi)材(cai)料，特別對氫氟酸有很好的耐蝕(shi)性。橡(xiang)(xiang)(xiang)(xiang)膠(jiao)(jiao)分天(tian)然(ran)(ran)橡(xiang)(xiang)(xiang)(xiang)膠(jiao)(jiao)和(he)合成橡(xiang)(xiang)(xiang)(xiang)膠(jiao)(jiao)二(er)大(da)類。用于(yu)化工防腐蝕(shi)襯里，以天(tian)然(ran)(ran)橡(xiang)(xiang)(xiang)(xiang)膠(jiao)(jiao)為(wei)多，經過硫(liu)化處(chu)理而成，具有一定的耐熱性能、機械強度和(he)耐蝕(shi)性能。它可分為(wei)軟橡(xiang)(xiang)(xiang)(xiang)膠(jiao)(jiao)、半(ban)硬(ying)橡(xiang)(xiang)(xiang)(xiang)膠(jiao)(jiao)和(he)硬(ying)橡(xiang)(xiang)(xiang)(xiang)膠(jiao)(jiao)三種。見表(biao)4.4.3。

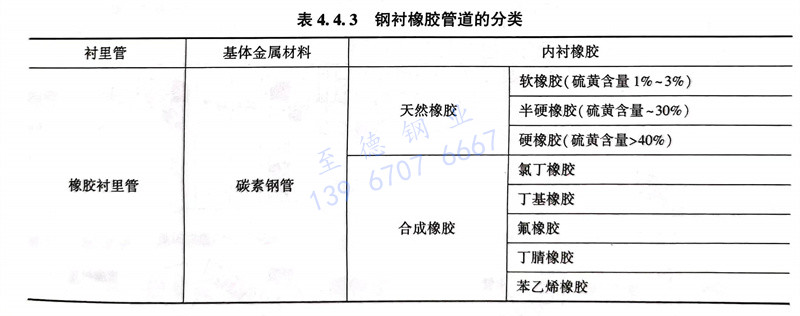

表4.4.3 鋼襯橡膠(jiao)管道的(de)分類
1. 橡膠襯里層的(de)(de)選擇(ze)原則，主要應考慮腐蝕介質的(de)(de)特(te)性、操作(zuo)條(tiao)件及具體(ti)施工的(de)(de)可(ke)能性。
①. 介質(zhi)腐蝕(shi)性(xing)強，但溫度(du)變化不(bu)大，無(wu)機械振(zhen)動的(de)管(guan)道(dao)、管(guan)件，宜用1～2層硬橡膠，總厚(hou)度(du)約為(wei)3～6mm。
②. 對(dui)于腐蝕性氣體，為了避免氣體的擴散滲透作(zuo)用，用二(er)層(ceng)硬橡膠襯里為宜。
③. 凡介質含有固體(ti)懸浮物，需考慮耐磨性(xing)時，可(ke)采用厚2mm硬(ying)橡膠(jiao)作底(di)層，再襯貼所需厚度(du)軟橡膠(jiao)作面層。
④. 管道(dao)、設備外表面(mian)可能(neng)經受(shou)撞擊時，可采用軟(ruan)橡(xiang)膠作底層(ceng)，半硬(ying)橡(xiang)膠作面(mian)層(ceng)。
⑤. 在真(zhen)空條件下，一般不采(cai)用軟橡膠作底(di)層。
⑥. 在(zai)有劇烈振動的場(chang)合，不能使(shi)用橡(xiang)膠襯里。
⑦. 在同(tong)一管(guan)件、設備上，不能(neng)同(tong)時用(yong)硫化(hua)條件不同(tong)的兩(liang)種(zhong)硬橡膠或軟橡膠進行(xing)橡膠襯里(li)。
2. 橡膠襯里管道(dao)的使用范圍：
①. 使用溫度。
a. 硬(ying)橡(xiang)(xiang)膠(jiao)(jiao)襯(chen)里長期使(shi)(shi)用溫度(du)為(wei)0～65℃，短(duan)時間(jian)加熱允許(xu)提高至(zhi)80℃；半(ban)硬(ying)橡(xiang)(xiang)膠(jiao)(jiao)、軟(ruan)橡(xiang)(xiang)膠(jiao)(jiao)及(ji)硬(ying)橡(xiang)(xiang)膠(jiao)(jiao)復合襯(chen)里的使(shi)(shi)用溫度(du)為(wei)-25～75℃，軟(ruan)橡(xiang)(xiang)膠(jiao)(jiao)襯(chen)里短(duan)時間(jian)加熱允許(xu)提高至(zhi)100℃。
b. 根(gen)據(ju)目前資(zi)源，天然橡(xiang)(xiang)(xiang)膠(jiao)、順(shun)丁(ding)橡(xiang)(xiang)(xiang)膠(jiao)、丁(ding)基橡(xiang)(xiang)(xiang)膠(jiao)等作軟橡(xiang)(xiang)(xiang)膠(jiao)襯里，使(shi)用溫度約為-60～＋65℃；丁(ding)腈橡(xiang)(xiang)(xiang)膠(jiao)、丁(ding)苯橡(xiang)(xiang)(xiang)膠(jiao)、乙丙橡(xiang)(xiang)(xiang)膠(jiao)等也可在-30～＋50℃的情況下作襯里使(shi)用。
c. 橡(xiang)膠的使(shi)用(yong)壽命與使(shi)用(yong)溫(wen)(wen)度有關，溫(wen)(wen)度過高，會(hui)加速(su)橡(xiang)膠的老化，破壞橡(xiang)膠與金(jin)(jin)屬間的結(jie)合力(li)，導(dao)致(zhi)脫(tuo)落；溫(wen)(wen)度過低，橡(xiang)膠會(hui)失(shi)去彈(dan)(dan)性（橡(xiang)膠的膨(peng)脹系數(shu)比(bi)金(jin)(jin)屬大三倍(bei)）。由于(yu)兩(liang)種基材收縮不一，導(dao)致(zhi)應(ying)力(li)集中而拉裂橡(xiang)膠層。由于(yu)軟(ruan)橡(xiang)膠的彈(dan)(dan)性比(bi)硬橡(xiang)膠好，故它的耐寒性亦較好。
②. 使用壓(ya)力
一般(ban)用于(yu)壓力低于(yu)0.6MPa，真空度不大于(yu)80kPa。橡膠(jiao)襯(chen)里的(de)管件有彎(wan)頭、三通(tong)、四通(tong)等。襯(chen)膠(jiao)管子與管件均應(ying)用焊接(jie)法蘭(lan)連接(jie)。

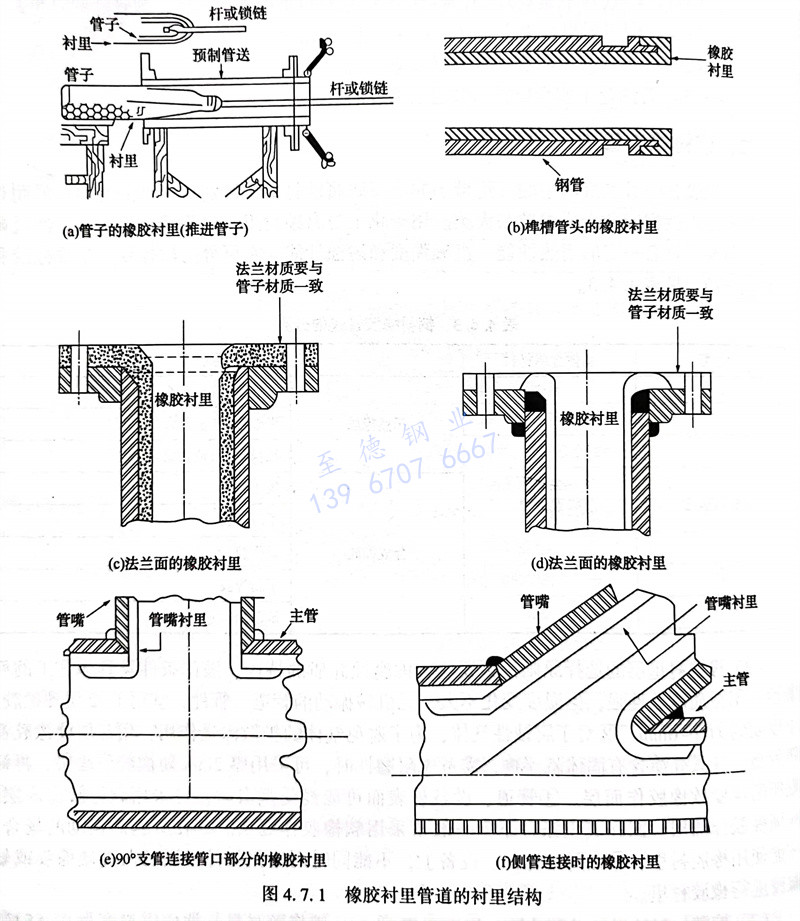

③. 橡膠(jiao)襯里管道的(de)襯里結構(gou)，見(jian)圖4.7.1。
