對(dui)于外表面(mian)鎧(kai)裝金(jin)(jin)屬(shu)(shu)(shu)絲或(huo)金(jin)(jin)屬(shu)(shu)(shu)帶編織網套(tao)的、長細(xi)比(bi)值(zhi)≥3的環形或(huo)螺旋形的波紋管(guan)，稱作金(jin)(jin)屬(shu)(shu)(shu)軟(ruan)管(guan)。在(zai)歐(ou)美國(guo)家(jia)，習慣稱其為柔性管(guan)（flexible tube）、波紋管(guan)（gorrugated hose）或(huo)金(jin)(jin)屬(shu)(shu)(shu)軟(ruan)管(guan)（flexible metal hose）。

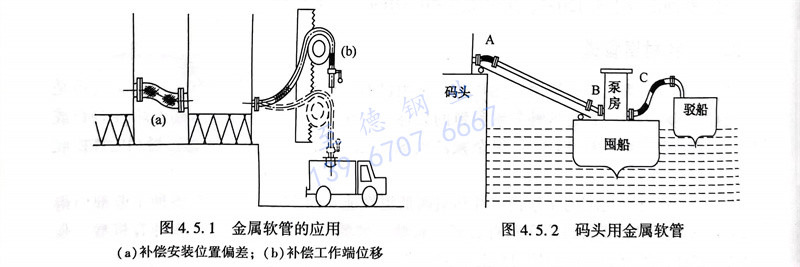

  一般情況下，金屬軟(ruan)管以它的(de)(de)彎曲和(he)撓性(xing)去彌(mi)補(bu)(bu)管路(lu)系統因安裝造成的(de)(de)位置(zhi)偏差(cha)；去承擔兩端接點正常工(gong)作所需的(de)(de)相對位移。見(jian)圖4.5.1。在某些管路(lu)系統中(zhong)，它還起著減振(zhen)、消(xiao)除(chu)噪聲的(de)(de)作用(yong)。金屬軟(ruan)管結構緊湊、連接牢固(gu)，與橡膠塑(su)料或其他材料制成的(de)(de)軟(ruan)管相比，具有柔性(xing)好(hao)、重量輕、體(ti)積小(xiao)、彎曲靈活、安裝方(fang)便(bian)，并且耐腐蝕、耐溫性(xing)好(hao)，不(bu)老化，承受壓力高，密閉性(xing)好(hao)，使用(yong)壽命長等優點。它具有三維補(bu)(bu)償功能。在管系中(zhong)是溫度補(bu)(bu)償、消(xiao)除(chu)機械移位、吸收振(zhen)動(dong)、降低(di)噪聲的(de)(de)極有效的(de)(de)元件(jian)。

 1. 碼(ma)頭用金屬軟管

    碼頭輸油管(guan)線的(de)(de)(de)柔(rou)性連(lian)(lian)接(jie)在吃(chi)水較深的(de)(de)(de)江邊(bian)或(huo)(huo)海邊(bian)，當囤(dun)船距(ju)離(li)岸口很近的(de)(de)(de)時候(hou)，A、B兩處(chu)的(de)(de)(de)柔(rou)性連(lian)(lian)接(jie)管(guan)件所承(cheng)擔的(de)(de)(de)角(jiao)(jiao)方向(xiang)(xiang)位(wei)(wei)移補(bu)(bu)償是很大(da)的(de)(de)(de)。見(jian)圖4.5.2。一(yi)般來講，在該角(jiao)(jiao)度(du)(du)大(da)于(yu)(yu)(yu)(yu)或(huo)(huo)等于(yu)(yu)(yu)(yu)10°的(de)(de)(de)情況(kuang)下，均采用(yong)金屬(shu)(shu)軟(ruan)管(guan)。對(dui)于(yu)(yu)(yu)(yu)運動(dong)頻(pin)率高、位(wei)(wei)移補(bu)(bu)償量偏大(da)的(de)(de)(de)使用(yong)場(chang)合，推(tui)薦選用(yong)鋼(gang)絲網(wang)套(tao)編織的(de)(de)(de)金屬(shu)(shu)軟(ruan)管(guan)；對(dui)于(yu)(yu)(yu)(yu)運動(dong)頻(pin)率低、位(wei)(wei)移補(bu)(bu)償量偏小的(de)(de)(de)使用(yong)場(chang)合，推(tui)薦選用(yong)鋼(gang)帶網(wang)套(tao)編織的(de)(de)(de)金屬(shu)(shu)軟(ruan)管(guan)。關(guan)于(yu)(yu)(yu)(yu)金屬(shu)(shu)軟(ruan)管(guan)的(de)(de)(de)長度(du)(du)，仍根(gen)據其最小彎曲半徑(jing)和所需位(wei)(wei)移補(bu)(bu)償角(jiao)(jiao)度(du)(du)的(de)(de)(de)大(da)小計(ji)算后確定。在吃(chi)水較淺(qian)的(de)(de)(de)江邊(bian)或(huo)(huo)海邊(bian)，囤(dun)船將(jiang)通過(guo)鐵(tie)橋伸向(xiang)(xiang)距(ju)離(li)岸口較遠的(de)(de)(de)地(di)方。鐵(tie)橋越(yue)長，A、B兩處(chu)柔(rou)性連(lian)(lian)接(jie)管(guan)件所承(cheng)擔的(de)(de)(de)角(jiao)(jiao)方向(xiang)(xiang)位(wei)(wei)移補(bu)(bu)償量就越(yue)小。一(yi)般來講，在該角(jiao)(jiao)度(du)(du)小于(yu)(yu)(yu)(yu)10°的(de)(de)(de)情況(kuang)之下，可不(bu)采用(yong)金屬(shu)(shu)軟(ruan)管(guan)，而采用(yong)角(jiao)(jiao)向(xiang)(xiang)波紋補(bu)(bu)償器(qi)。

 2. 站臺用(yong)金(jin)屬軟管

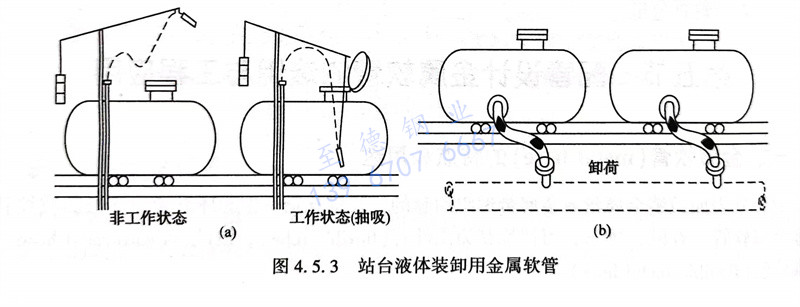

    為了卸下油龍的(de)負荷，鐵道兩側每隔一定的(de)距離就須(xu)安置一個(ge)多關節的(de)彎曲臂。那些關節在(zai)高溫下，不夠活絡，在(zai)低溫下，又常(chang)常(chang)不能(neng)密封(feng)。為了對準接口，往往要費(fei)很大的(de)力氣才能(neng)將油龍向前或向后(hou)挪動一點點。而金(jin)屬軟管(guan)則輕(qing)便(bian)靈活，彎曲自如，即(ji)使(shi)油龍停靠(kao)位置有些誤差，它也能(neng)夠輕(qing)而易(yi)舉地(di)接上。見(jian)圖4.5.3。金(jin)屬軟管(guan)使(shi)用方便(bian)、造價低廉(lian)、壽命長久、設計也容易(yi)，最低檔次的(de)金(jin)屬軟管(guan)都可以在(zai)這類(lei)工程上使(shi)用。當(dang)然，當(dang)裝卸鹽(yan)酸(suan)、磷酸(suan)、稀硫(liu)酸(suan)之類(lei)介質(zhi)時，所用波紋管(guan)的(de)材(cai)質(zhi)應要求相(xiang)應的(de)抗腐蝕能(neng)力。

 3. 蒸氣沖(chong)掃用金屬軟管

    近年來，在石油化工管線(xian)蒸氣沖掃的(de)裝置(zhi)中，在各類槽罐(guan)壓力(li)試驗的(de)裝置(zhi)中，金屬軟管也開始(shi)被采(cai)用了。當然(ran)，在選型的(de)問題上，須對它們不(bu)同的(de)應用特點(dian)提出(chu)不(bu)同的(de)技術要求。

 4. 泵用金屬(shu)軟管(guan)

    泵用(yong)金(jin)(jin)屬(shu)軟(ruan)(ruan)(ruan)管可以(yi)減振(zhen)(zhen)。壓縮(suo)機、合(he)成塔、反應器、系統管路的(de)(de)(de)(de)振(zhen)(zhen)動(dong)都可以(yi)通(tong)過金(jin)(jin)屬(shu)軟(ruan)(ruan)(ruan)管來控制或減振(zhen)(zhen)。使用(yong)多長的(de)(de)(de)(de)金(jin)(jin)屬(shu)軟(ruan)(ruan)(ruan)管，能(neng)(neng)夠將振(zhen)(zhen)動(dong)減小到何種程度(du)，能(neng)(neng)夠使噪聲(sheng)降低(di)至(zhi)多少分貝(bei)？這些問題，要(yao)根據具(ju)體(ti)的(de)(de)(de)(de)情況(kuang)來定(ding)，如客觀(guan)條件(jian)、工藝方法、產品本身在(zai)制造(zao)允差(cha)(cha)范圍內的(de)(de)(de)(de)差(cha)(cha)異等。甚(shen)至(zhi)任意兩種規格、型號、尺寸完(wan)(wan)全(quan)相同的(de)(de)(de)(de)金(jin)(jin)屬(shu)軟(ruan)(ruan)(ruan)管，在(zai)同樣的(de)(de)(de)(de)條件(jian)下使用(yong)，從定(ding)量這個角度(du)上來看(kan)，它(ta)(ta)們減振(zhen)(zhen)的(de)(de)(de)(de)能(neng)(neng)力也不一定(ding)完(wan)(wan)全(quan)相同。因此，對于要(yao)求(qiu)定(ding)量吸收振(zhen)(zhen)動(dong)的(de)(de)(de)(de)金(jin)(jin)屬(shu)軟(ruan)(ruan)(ruan)管，目前尚無法通(tong)過查(cha)表的(de)(de)(de)(de)方法直(zhi)接查(cha)得，必須通(tong)過試驗的(de)(de)(de)(de)方法才能(neng)(neng)確定(ding)。不僅可以(yi)利(li)用(yong)金(jin)(jin)屬(shu)軟(ruan)(ruan)(ruan)管減少振(zhen)(zhen)動(dong)，還可以(yi)利(li)用(yong)它(ta)(ta)去切斷或隔開(kai)力的(de)(de)(de)(de)傳(chuan)遞。

 5. 儲罐與管路系統的柔性連(lian)接

    首先根(gen)據儲(chu)罐(guan)的(de)(de)具(ju)體(ti)情(qing)況和(he)(he)基(ji)礎地質的(de)(de)條(tiao)件，計算出儲(chu)罐(guan)與連接(jie)管(guan)道在(zai)單位時(shi)間內可能產生的(de)(de)最大位移量；爾后根(gen)據這個量值的(de)(de)大小、壓力(li)(li)的(de)(de)高低、流速的(de)(de)快(kuai)慢和(he)(he)所(suo)儲(chu)介(jie)質的(de)(de)腐蝕(shi)能力(li)(li)等條(tiao)件，選擇(ze)合適(shi)的(de)(de)型(xing)號和(he)(he)規(gui)格；最后，再計算出安裝時(shi)兩端預留空(kong)間的(de)(de)距離。這是一(yi)項十分復雜的(de)(de)工作，設(she)計方法極不統(tong)一(yi)。近年來(lai)，有關部門經過大量的(de)(de)調查(cha)、分析、試驗、研究(jiu)，編制了補償(chang)各類油罐(guan)基(ji)礎下(xia)沉的(de)(de)壓力(li)(li)等級10kgf／c㎡金屬軟管(guan)，這樣，設(she)計人員就可以(yi)將具(ju)體(ti)工程(cheng)中(zhong)立體(ti)交叉的(de)(de)多(duo)維關系(xi)，簡化為平面(mian)上的(de)(de)二維關系(xi)，通過直接(jie)查(cha)表的(de)(de)方法，選擇(ze)所(suo)需要(yao)的(de)(de)產品型(xing)號和(he)(he)規(gui)格。

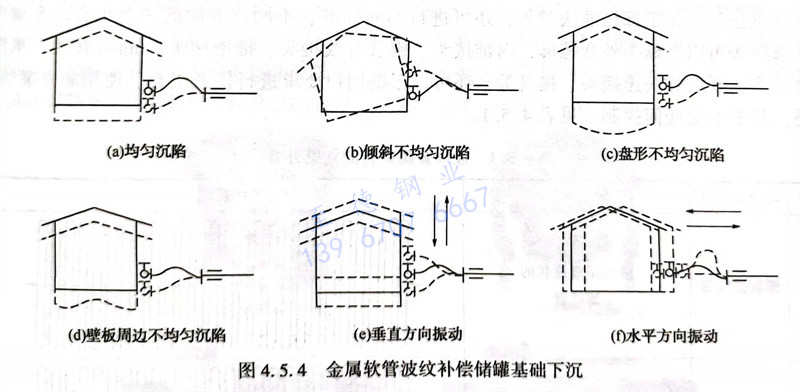

    金(jin)屬(shu)(shu)軟(ruan)管(guan)或(huo)波(bo)(bo)紋(wen)補償器(qi)應(ying)設置(zhi)(zhi)(zhi)在(zai)(zai)罐前閥(fa)與管(guan)線連接處，使儲(chu)罐與管(guan)線之間(jian)形成軟(ruan)連接。在(zai)(zai)罐前閥(fa)經常處于密閉(bi)狀態的管(guan)線上選用金(jin)屬(shu)(shu)軟(ruan)管(guan)或(huo)波(bo)(bo)紋(wen)補償器(qi)時(shi)，應(ying)在(zai)(zai)其管(guan)線上設置(zhi)(zhi)(zhi)泄壓裝置(zhi)(zhi)(zhi)。選用金(jin)屬(shu)(shu)軟(ruan)管(guan)或(huo)波(bo)(bo)紋(wen)補償器(qi)時(shi)，不(bu)宜設置(zhi)(zhi)(zhi)獨立支撐，如(ru)需要設置(zhi)(zhi)(zhi)時(shi)，宜與罐基(ji)礎(chu)成一(yi)整體。對兩(liang)個或(huo)兩(liang)個以上的罐和罐群，當其各罐罐前工藝(yi)管(guan)線不(bu)是獨立系統時(shi)，安裝金(jin)屬(shu)(shu)軟(ruan)管(guan)或(huo)波(bo)(bo)紋(wen)補償器(qi)應(ying)設置(zhi)(zhi)(zhi)控制閥(fa)。見圖(tu)4.5.4。
