大(da)(da)型(xing)綜(zong)合管(guan)(guan)廊(lang)(lang)(lang)是(shi)石(shi)化裝(zhuang)置(zhi)(zhi)(zhi)(zhi)(zhi)(zhi)的(de)大(da)(da)動脈，往(wang)往(wang)是(shi)設(she)(she)(she)(she)(she)(she)計(ji)(ji)(ji)技術難度最大(da)(da)、工(gong)作(zuo)量(liang)最大(da)(da)的(de)內(nei)(nei)容(rong)之一(yi)。管(guan)(guan)廊(lang)(lang)(lang)的(de)設(she)(she)(she)(she)(she)(she)計(ji)(ji)(ji)需(xu)要(yao)壓力管(guan)(guan)道工(gong)程師熟悉(xi)有關裝(zhuang)置(zhi)(zhi)(zhi)(zhi)(zhi)(zhi)、主項、分區的(de)布(bu)置(zhi)(zhi)(zhi)(zhi)(zhi)(zhi)內(nei)(nei)容(rong)，并從千絲萬縷中規(gui)劃提煉(lian)出管(guan)(guan)廊(lang)(lang)(lang)、設(she)(she)(she)(she)(she)(she)備(bei)及其(qi)管(guan)(guan)道等(deng)設(she)(she)(she)(she)(she)(she)施(shi)的(de)布(bu)置(zhi)(zhi)(zhi)(zhi)(zhi)(zhi)。管(guan)(guan)廊(lang)(lang)(lang)的(de)設(she)(she)(she)(she)(she)(she)計(ji)(ji)(ji)對(dui)整個(ge)裝(zhuang)置(zhi)(zhi)(zhi)(zhi)(zhi)(zhi)布(bu)置(zhi)(zhi)(zhi)(zhi)(zhi)(zhi)設(she)(she)(she)(she)(she)(she)計(ji)(ji)(ji)起到(dao)總(zong)體(ti)(ti)(ti)控制的(de)作(zuo)用(yong)，有的(de)工(gong)程把(ba)(ba)管(guan)(guan)廊(lang)(lang)(lang)設(she)(she)(she)(she)(she)(she)計(ji)(ji)(ji)常稱為(wei)總(zong)體(ti)(ti)(ti)設(she)(she)(she)(she)(she)(she)計(ji)(ji)(ji)，一(yi)般(ban)由全裝(zhuang)置(zhi)(zhi)(zhi)(zhi)(zhi)(zhi)大(da)(da)專(zhuan)業(ye)負(fu)責(ze)人負(fu)責(ze)并設(she)(she)(she)(she)(she)(she)計(ji)(ji)(ji)。對(dui)于廠(chang)外管(guan)(guan)廊(lang)(lang)(lang)（全廠(chang)總(zong)體(ti)(ti)(ti)）的(de)設(she)(she)(she)(she)(she)(she)計(ji)(ji)(ji)，需(xu)要(yao)總(zong)體(ti)(ti)(ti)把(ba)(ba)控和(he)協調各(ge)個(ge)裝(zhuang)置(zhi)(zhi)(zhi)(zhi)(zhi)(zhi)的(de)布(bu)置(zhi)(zhi)(zhi)(zhi)(zhi)(zhi)位(wei)置(zhi)(zhi)(zhi)(zhi)(zhi)(zhi)及其(qi)有關管(guan)(guan)道、設(she)(she)(she)(she)(she)(she)施(shi)的(de)布(bu)置(zhi)(zhi)(zhi)(zhi)(zhi)(zhi)設(she)(she)(she)(she)(she)(she)計(ji)(ji)(ji)。對(dui)于裝(zhuang)置(zhi)(zhi)(zhi)(zhi)(zhi)(zhi)內(nei)(nei)主管(guan)(guan)廊(lang)(lang)(lang)（裝(zhuang)置(zhi)(zhi)(zhi)(zhi)(zhi)(zhi)總(zong)體(ti)(ti)(ti)）的(de)設(she)(she)(she)(she)(she)(she)計(ji)(ji)(ji)，需(xu)要(yao)總(zong)體(ti)(ti)(ti)把(ba)(ba)控和(he)協調裝(zhuang)置(zhi)(zhi)(zhi)(zhi)(zhi)(zhi)內(nei)(nei)各(ge)個(ge)主項的(de)布(bu)置(zhi)(zhi)(zhi)(zhi)(zhi)(zhi)位(wei)置(zhi)(zhi)(zhi)(zhi)(zhi)(zhi)及其(qi)有關管(guan)(guan)道、設(she)(she)(she)(she)(she)(she)施(shi)的(de)布(bu)置(zhi)(zhi)(zhi)(zhi)(zhi)(zhi)設(she)(she)(she)(she)(she)(she)計(ji)(ji)(ji)。在國內(nei)(nei)外一(yi)些設(she)(she)(she)(she)(she)(she)計(ji)(ji)(ji)單位(wei)，石(shi)化裝(zhuang)置(zhi)(zhi)(zhi)(zhi)(zhi)(zhi)設(she)(she)(she)(she)(she)(she)計(ji)(ji)(ji)時，常把(ba)(ba)管(guan)(guan)廊(lang)(lang)(lang)（總(zong)體(ti)(ti)(ti)）和(he)加熱爐的(de)設(she)(she)(she)(she)(she)(she)計(ji)(ji)(ji)難度和(he)工(gong)作(zuo)量(liang)列為(wei)最大(da)(da)，通常難度系數和(he)工(gong)作(zuo)量(liang)系數為(wei)1.3～1.7（正常為(wei)1.0）。

一、管(guan)廊的(de)布置原則

  ①. 管廊（Pipe Rack）應處于易于與(yu)各類主要(yao)設備聯系的位(wei)置上。要(yao)考慮能使(shi)多數管線(xian)布(bu)置合理，少(shao)繞(rao)行，以(yi)減少(shao)管線(xian)長度。典型的位(wei)置是在(zai)兩排設備的中(zhong)間(jian)或一排設備的旁側。

  ②. 布(bu)置管廊要綜合(he)考慮(lv)道(dao)路、消(xiao)防(fang)的需(xu)要，以及(ji)地(di)下管道(dao)與電纜(lan)布(bu)置和臨近建、構筑(zhu)物(wu)等情況，并(bing)避開大、中型設備(bei)的檢修場地(di)。

  ③. 管廊上部可以布(bu)(bu)置(zhi)空冷器以及(ji)儀表和電氣電纜槽等(deng)，下部可以布(bu)(bu)置(zhi)泵等(deng)設備。

  ④. 管廊(lang)上設有的閥門需要(yao)操(cao)作(zuo)(zuo)或檢(jian)修時，應設置(zhi)人(ren)行走道或局部(bu)操(cao)作(zuo)(zuo)平臺(tai)。

二、管廊的(de)布置形式

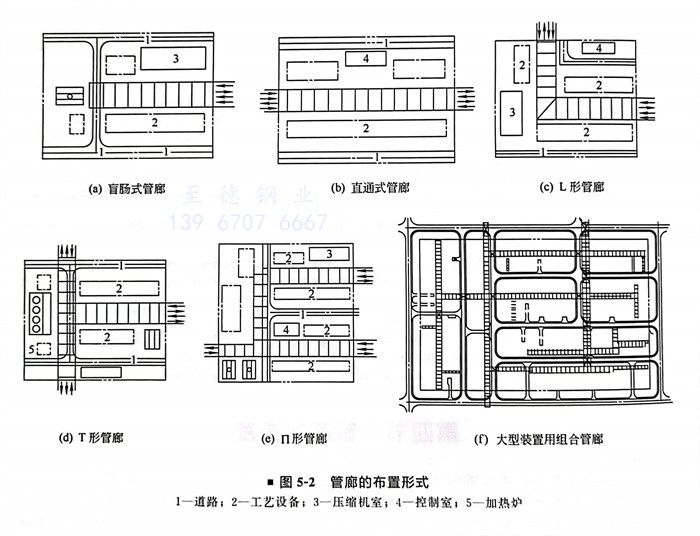

  如(ru)圖5-2所示。

  ①. 對于小型裝置，通(tong)常(chang)采用(yong)盲(mang)腸式或直通(tong)式管廊。

  ②. 對于大(da)型裝置(zhi)，可采用L形、T形和(he)II形等形式的管廊。

  ③. 對(dui)于大(da)型聯合裝置，一(yi)般采用主(zhu)管廊、支管廊組合的結構(gou)形(xing)式。

三(san)、裝(zhuang)置內(nei)管(guan)廊(lang)的結構形式

 裝置內管廊一般分為單柱(zhu)獨立式、雙柱(zhu)連系梁(liang)式和縱(zong)梁(liang)式。

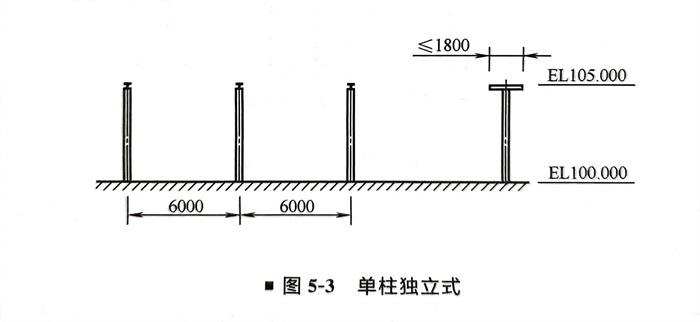

  ①. 單柱(zhu)獨立(li)式：寬度小(xiao)于或(huo)等于1.8m，一般為單層，如(ru)圖5-3所示。

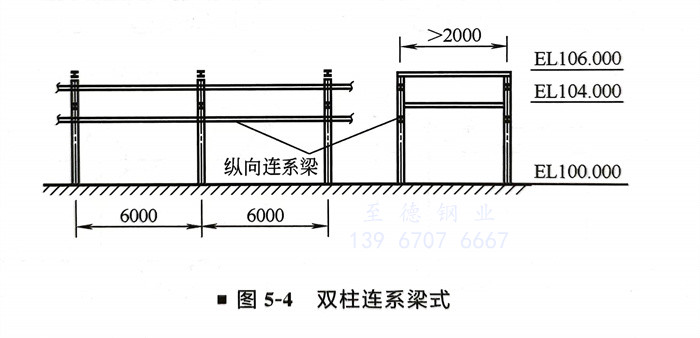

  ②. 雙柱連系(xi)梁(liang)(liang)式：寬(kuan)度在2m以上，分(fen)單層與雙層，根據(ju)需要也可以多層，如(ru)果管(guan)廊(lang)兩側進出管(guan)線多時，一(yi)般在該(gai)層橫梁(liang)(liang)頂部(bu)以下750～1250mm處加縱向連系(xi)梁(liang)(liang)，以支撐(cheng)側向進出管(guan)線，如(ru)圖5-4所示。

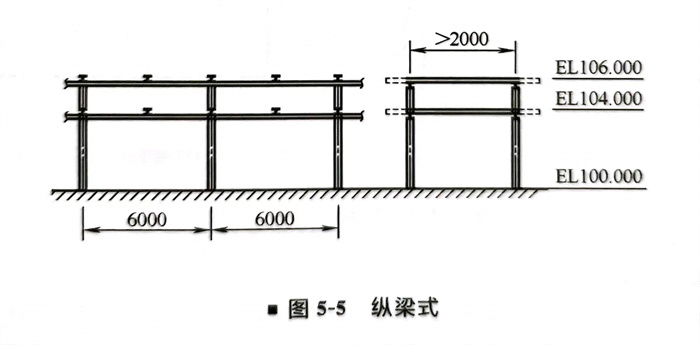

  ③. 縱(zong)(zong)梁式：分單(dan)柱(zhu)和雙柱(zhu)結(jie)構，雙柱(zhu)縱(zong)(zong)梁式一(yi)般為多層(ceng)結(jie)構，這(zhe)種管廊的特點(dian)是管廊之間設有縱(zong)(zong)梁，可以根據(ju)管道允許跨距(ju)在縱(zong)(zong)梁間加(jia)支撐用次(ci)梁，如圖(tu)5-5所示。

四、裝置外(wai)管廊的(de)結構(gou)形式

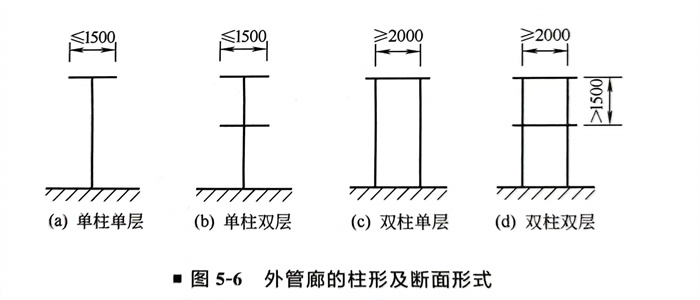

  裝置外(wai)管(guan)廊一(yi)般(ban)分為(wei)(wei)單柱（T形）式(shi)和(he)雙(shuang)柱（II形）式(shi)。單柱管(guan)廊一(yi)般(ban)為(wei)(wei)單層，必要(yao)時也可采用雙(shuang)層。雙(shuang)柱管(guan)廊根據需要(yao)可分為(wei)(wei)單層、雙(shuang)層及(ji)多層。如圖5-6所示。

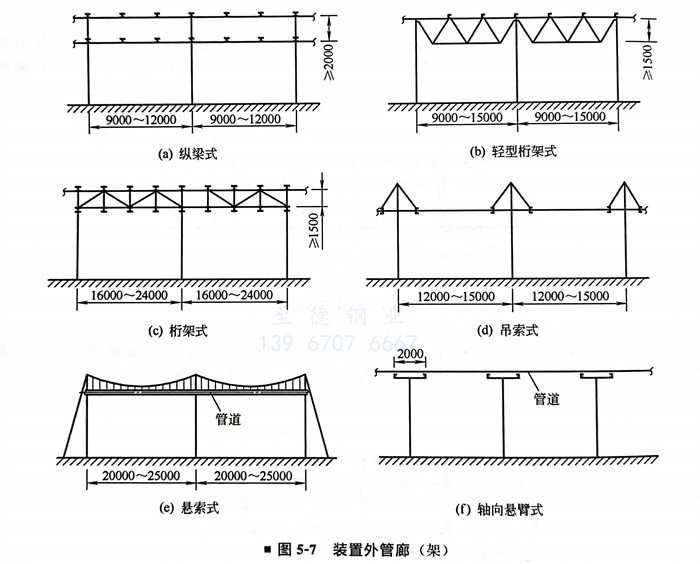

  按連接結構形式(shi)，可分(fen)為獨立式(shi)、縱梁式(shi)、輕型桁(heng)架式(shi)、桁(heng)架式(shi)、吊(diao)索式(shi)、懸索式(shi)及軸向懸臂式(shi)（圖5-7）。
