某裝置內主管廊(lang)

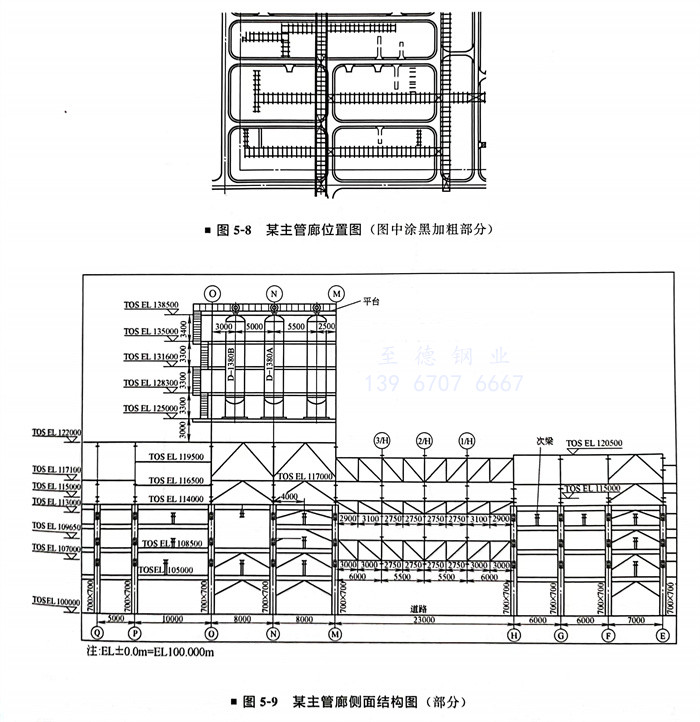

  某(mou)裝(zhuang)(zhuang)置(zhi)內主管(guan)廊(lang)(lang)(lang)側面(mian)圖，管(guan)廊(lang)(lang)(lang)主體總長203m，寬13m，頂層標高22m，其中管(guan)廊(lang)(lang)(lang)上設(she)備框架最高處距地標高38m。主管(guan)廊(lang)(lang)(lang)大(da)約布(bu)置(zhi)了兩千多條管(guan)線。圖5-8加(jia)粗(cu)部分(fen)為主管(guan)廊(lang)(lang)(lang)在整個裝(zhuang)(zhuang)置(zhi)區內的位置(zhi)，圖5-9是一小(xiao)段主管(guan)廊(lang)(lang)(lang)結(jie)構(gou)側面(mian)結(jie)構(gou)圖。

  一些大、中型工(gong)程項目中，通常(chang)先(xian)根據工(gong)藝系統圖(tu)和(he)裝置(zhi)規劃圖(tu)，對需(xu)(xu)要占用(yong)管(guan)(guan)(guan)廊(lang)(lang)的(de)管(guan)(guan)(guan)線、儀表電氣槽架和(he)設(she)備進行初步的(de)布(bu)(bu)置(zhi)研究(jiu)，綜合考慮管(guan)(guan)(guan)廊(lang)(lang)的(de)層(ceng)數、層(ceng)高和(he)預留裕量等因素，最(zui)終(zhong)確定最(zui)小管(guan)(guan)(guan)廊(lang)(lang)寬度。管(guan)(guan)(guan)廊(lang)(lang)橫斷(duan)面(mian)是兩(liang)個立(li)柱的(de)，寬度一般不超過10m，如果超過10m，管(guan)(guan)(guan)廊(lang)(lang)橫斷(duan)面(mian)宜(yi)采用(yong)三個立(li)柱，如圖(tu)5-8中涂黑加粗(cu)部分的(de)立(li)管(guan)(guan)(guan)廊(lang)(lang)。如果管(guan)(guan)(guan)廊(lang)(lang)上布(bu)(bu)置(zhi)空冷(leng)器(qi)(qi)，管(guan)(guan)(guan)廊(lang)(lang)寬度需(xu)(xu)考慮空冷(leng)器(qi)(qi)管(guan)(guan)(guan)束長度，具體要求(qiu)見(jian)本(ben)書(shu)空冷(leng)器(qi)(qi)布(bu)(bu)置(zhi)設(she)計章(zhang)節詳(xiang)述(shu)。

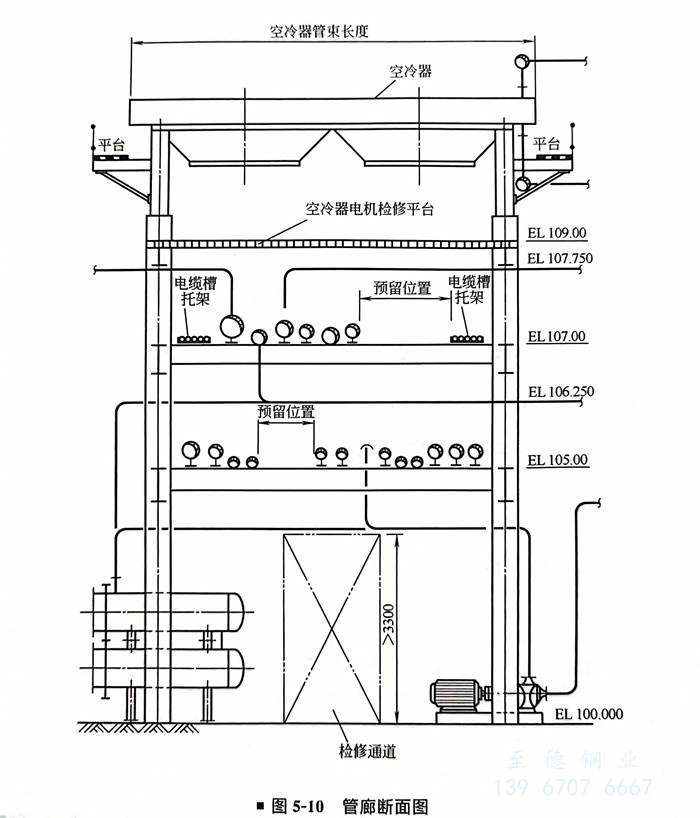

典型(xing)管廊斷面(mian)圖(tu)（圖(tu)5-10）

大型綜合管廊典型布置設計

  石化裝(zhuang)置大型綜合管(guan)廊不(bu)同于裝(zhuang)置小(xiao)管(guan)廊，設計技(ji)術難度(du)及(ji)工(gong)作量常常是(shi)整個(ge)工(gong)程裝(zhuang)置最大的(de)之一。

  有的(de)裝置內(nei)(nei)大型綜合(he)管(guan)(guan)廊(lang)橫斷面(mian)(mian)有一百多(duo)根管(guan)(guan)線(xian)，平均口徑(jing)10＂左右，管(guan)(guan)廊(lang)下面(mian)(mian)布(bu)(bu)置了(le)泵(beng)、臥罐、閥(fa)(fa)(fa)組(zu)、減溫(wen)減壓器(qi)、換熱(re)器(qi)、分析小屋(wu)等(deng)(deng)設(she)(she)備實(shi)施，管(guan)(guan)廊(lang)側面(mian)(mian)布(bu)(bu)置了(le)安全(quan)閥(fa)(fa)(fa)、消音器(qi)等(deng)(deng)設(she)(she)備，管(guan)(guan)廊(lang)頂部布(bu)(bu)置了(le)空冷器(qi)、立式(shi)塔、安全(quan)閥(fa)(fa)(fa)、控制(zhi)閥(fa)(fa)(fa)等(deng)(deng)設(she)(she)備。這種裝置內(nei)(nei)大型綜合(he)管(guan)(guan)廊(lang)有的(de)設(she)(she)計到(dao)約15m寬、40m高。

  有(you)(you)的(de)煉化(hua)一體化(hua)裝(zhuang)置外大型綜合管廊(lang)橫斷面(mian)有(you)(you)200～300根管線，有(you)(you)的(de)管廊(lang)寬度達(da)50m左右、高度達(da)40m左右。

  大型(xing)綜(zong)合(he)管廊的(de)(de)跨距(ju)有(you)(you)(you)的(de)(de)用(yong)(yong)(yong)9m，有(you)(you)(you)的(de)(de)用(yong)(yong)(yong)12m或18m。有(you)(you)(you)的(de)(de)全用(yong)(yong)(yong)混凝(ning)土(tu)的(de)(de)，有(you)(you)(you)的(de)(de)全用(yong)(yong)(yong)鋼結(jie)構的(de)(de)，有(you)(you)(you)的(de)(de)第1層用(yong)(yong)(yong)混凝(ning)土(tu)，以上層用(yong)(yong)(yong)的(de)(de)是鋼結(jie)構。不同的(de)(de)跨距(ju)、不同的(de)(de)結(jie)構形式對管道設計程(cheng)序(xu)和整個工程(cheng)項目的(de)(de)造價、進度影響很(hen)大，具(ju)體見《工業管道配(pei)管設計與工程(cheng)應(ying)用(yong)(yong)(yong)》一書的(de)(de)詳述(shu)。

管(guan)廊頂部設備布(bu)置(zhi)設計(ji)

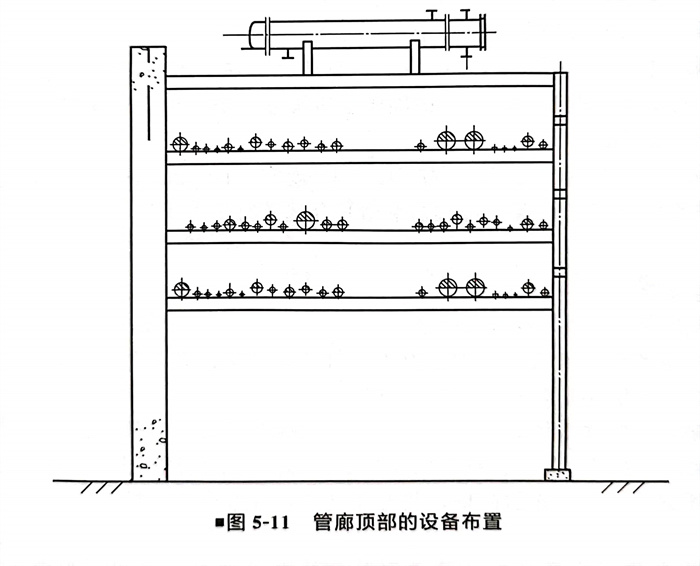

  管廊(lang)(lang)頂(ding)部(bu)常布置(zhi)空冷器(qi)、換熱器(qi)、立式設備、安全閥等(deng)設備。圖5-11是(shi)管廊(lang)(lang)頂(ding)部(bu)臥式設備的(de)(de)布置(zhi)示意圖。有的(de)(de)工程(cheng)把(ba)約15m高的(de)(de)干燥塔布置(zhi)在了管廊(lang)(lang)頂(ding)部(bu)。
