一、塔與(yu)其關聯設(she)備(bei)的布(bu)置要求(qiu)

  塔（Tower）與其關聯設備如進(jin)料(liao)加熱器(qi)，非明火加熱的重(zhong)沸器(qi)、塔頂冷凝(ning)冷卻器(qi)、回流罐(guan)、塔底抽出泵等，宜(yi)按工(gong)藝(yi)流程(cheng)順序，在不違反防火規范(fan)的條件下(xia)，盡可能靠(kao)近布置，必要時可形成一個獨立的操作系統，這樣便于操作管理(li)。

二、塔(ta)的布置方式

  ①. 單(dan)(dan)排(pai)布(bu)置(zhi)：一(yi)般情況下較多(duo)采用單(dan)(dan)排(pai)布(bu)置(zhi)的(de)(de)方式，管廊(lang)的(de)(de)一(yi)側有兩(liang)(liang)個(ge)或兩(liang)(liang)個(ge)以(yi)(yi)(yi)上(shang)的(de)(de)塔或立式容器時，一(yi)般中心線(xian)對齊(qi)，如(ru)兩(liang)(liang)個(ge)或兩(liang)(liang)個(ge)以(yi)(yi)(yi)上(shang)的(de)(de)塔設置(zhi)聯(lian)合(he)平臺時，可(ke)以(yi)(yi)(yi)中心線(xian)對齊(qi)，也可(ke)以(yi)(yi)(yi)一(yi)邊切線(xian)對齊(qi)。

  ②. 非單排(pai)布置(zhi)：對于直(zhi)徑較小本體(ti)較高的(de)塔(ta)，可以雙(shuang)排(pai)布置(zhi)或(huo)成三角(jiao)形(xing)布置(zhi)，這樣，可以利用平臺將塔(ta)聯系在一起提高其穩定(ding)性，但應注意(yi)平臺生根構(gou)件應采用可以滑動的(de)導向節點以適應不同操作溫度的(de)熱脹(zhang)影(ying)響。

  ③. 框架(jia)(jia)式布置(zhi)：對直徑DN≤1000mmm的(de)塔(ta)還可以布置(zhi)在框架(jia)(jia)內或框架(jia)(jia)的(de)一邊，利用框架(jia)(jia)提高其穩(wen)定性。

三、沿管廊布置的(de)塔應考慮的(de)要求

  ①. 塔和管(guan)廊之間應布置(zhi)管(guan)道(dao)，在(zai)背(bei)向(xiang)(xiang)管(guan)廊的(de)一側應設(she)置(zhi)檢修(xiu)通(tong)道(dao)和場地，塔的(de)人孔、手孔朝向(xiang)(xiang)檢修(xiu)區一側。

  ②. 塔(ta)和管廊(lang)的間距。

   a. 塔和管(guan)廊(lang)立柱之間(jian)沒有布置(zhi)(zhi)泵(beng)時，塔外壁(bi)與管(guan)廊(lang)立柱之間(jian)的距(ju)(ju)離，一般為3~5不宜小于3m，一般在(zai)此(ci)范圍(wei)內，設置(zhi)(zhi)調節閥組和排水管(guan)道與排水井等。國外某些(xie)公(gong)司的裝置(zhi)(zhi)設備布置(zhi)(zhi)中塔與管(guan)廊(lang)立柱間(jian)距(ju)(ju)也有小于3m的。

   b. 塔和管(guan)廊(lang)立(li)柱之間(jian)布置泵(beng)(beng)時，可能(neng)泵(beng)(beng)的(de)驅動機(ji)仍在管(guan)廊(lang)內，泵(beng)(beng)的(de)進出(chu)口或其中之一(yi)在管(guan)廊(lang)立(li)柱外，這時泵(beng)(beng)的(de)基礎與塔外壁(bi)的(de)間(jian)距，應按泵(beng)(beng)的(de)操作、檢(jian)修和配管(guan)要求確定，一(yi)般情(qing)況下，不宜(yi)小于2.5m。

   c. 兩塔之間(jian)凈(jing)距不宜小(xiao)于2.5m（按SH3011規(gui)定(ding)，HG 20546規(gui)定(ding)兩塔之間(jian)最小(xiao)凈(jing)距為(wei)2.4m），以便敷設(she)管道和(he)設(she)置平臺。如(ru)采用聯合(he)基(ji)礎(chu)時也(ye)可小(xiao)于2.5m。

四(si)、塔的安(an)裝高度

 塔的(de)安裝高度應考慮以下各方面因素(su)。

   ①. 對于利用(yong)塔(ta)的內(nei)壓或塔(ta)內(nei)流體重力將(jiang)物料送(song)往其他設備和管道(dao)時，應由(you)其內(nei)壓和被送(song)往設備或管道(dao)的壓力和高(gao)度(du)來確定塔(ta)的高(gao)度(du)。

   ②. 對(dui)于用泵(beng)抽吸塔(ta)底(di)液體時，應由泵(beng)的需要汽蝕余量和(he)吸入管(guan)道的壓力(li)降來確(que)定(ding)塔(ta)的高度。處于負(fu)壓狀(zhuang)態的塔(ta)，為了保(bao)證塔(ta)底(di)泵(beng)的正常操作，最低液面應不低于10m。

   ③. 帶有非明(ming)火加熱的(de)(de)重沸(fei)器(qi)的(de)(de)塔，其安(an)裝高度，應按塔和(he)重沸(fei)器(qi)之間的(de)(de)相互關系和(he)操作要求來確定。

   ④. 塔的安裝(zhuang)高(gao)度(du)還(huan)應滿足底(di)部管道安裝(zhuang)和操作的要求，且其基礎面一般宜高(gao)出地(di)面0.2m。

   ⑤. 對(dui)于成組布置的塔采用(yong)聯合平(ping)臺時，有時平(ping)臺標高取(qu)齊有困(kun)難，可以調整個別塔的安裝高度，便于平(ping)臺標高取(qu)齊。

五、重沸(fei)器(qi)的布置

  ①. 明火(huo)加熱(re)的重沸器與(yu)(yu)塔(ta)(ta)的間距，應按防火(huo)規(gui)范中加熱(re)爐與(yu)(yu)塔(ta)(ta)的間距要(yao)求布置。

  ②. 用蒸汽(qi)或熱載體加熱的臥式重沸(fei)器(qi)(qi)應(ying)靠近(jin)塔(ta)(ta)布置，并與(yu)塔(ta)(ta)維(wei)持一(yi)定(ding)(ding)高差(cha)（由工藝設計確定(ding)(ding)），兩者之間的距(ju)離應(ying)滿(man)足管道布置要(yao)求(qiu)，重沸(fei)器(qi)(qi)管束的一(yi)端應(ying)有檢修(xiu)場(chang)地和通(tong)道。

  ③. 立式(shi)熱虹吸式(shi)重沸(fei)器宜(yi)用塔(ta)作為(wei)支承布置在塔(ta)側，并(bing)與塔(ta)維持(chi)一定高差（由(you)工藝設計確(que)定），其上(shang)方應留有足夠的檢(jian)修空間。

  ④. 一座塔具有多臺并聯的立式重(zhong)(zhong)沸(fei)器時，重(zhong)(zhong)沸(fei)器的位(wei)置(zhi)和安裝高度，除(chu)與(yu)塔維(wei)持一定高差之外，還應滿足(zu)布置(zhi)進出(chu)口集合管的要求(qiu)并便(bian)于操作和檢修(xiu)。

六、塔布置的工程實例(li)

小直徑塔和框架的聯(lian)合布置

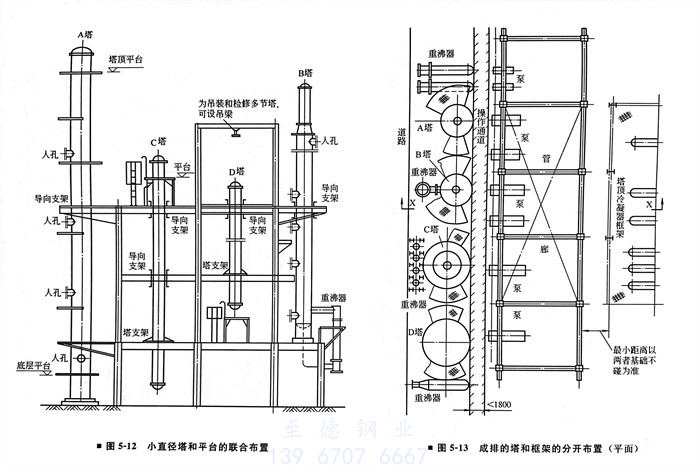

  圖5-12所示(shi)為(wei)一組小直徑(jing)塔(ta)(ta)(ta)和(he)(he)(he)框(kuang)架(jia)(jia)聯合布(bu)(bu)置(zhi)。由于(yu)塔(ta)(ta)(ta)徑(jing)小，一般(ban)靠近框(kuang)架(jia)(jia)或在(zai)框(kuang)架(jia)(jia)內(nei)布(bu)(bu)置(zhi)，便于(yu)設(she)(she)導向支(zhi)架(jia)(jia)以(yi)增(zeng)加塔(ta)(ta)(ta)的穩定(ding)性。B塔(ta)(ta)(ta)布(bu)(bu)置(zhi)在(zai)框(kuang)架(jia)(jia)的外側，有利(li)于(yu)塔(ta)(ta)(ta)頂冷(leng)凝器的安裝和(he)(he)(he)檢(jian)修，并可利(li)用框(kuang)架(jia)(jia)設(she)(she)置(zhi)重沸器支(zhi)架(jia)(jia)。D塔(ta)(ta)(ta)是(shi)分(fen)節塔(ta)(ta)(ta)，布(bu)(bu)置(zhi)在(zai)框(kuang)架(jia)(jia)內(nei)。在(zai)塔(ta)(ta)(ta)上方設(she)(she)置(zhi)吊梁，便于(yu)安裝和(he)(he)(he)檢(jian)修。除框(kuang)架(jia)(jia)樓面外，根據需要在(zai)塔(ta)(ta)(ta)頂和(he)(he)(he)塔(ta)(ta)(ta)底設(she)(she)了操作平臺。

成排的(de)塔和(he)框架的(de)分開布置

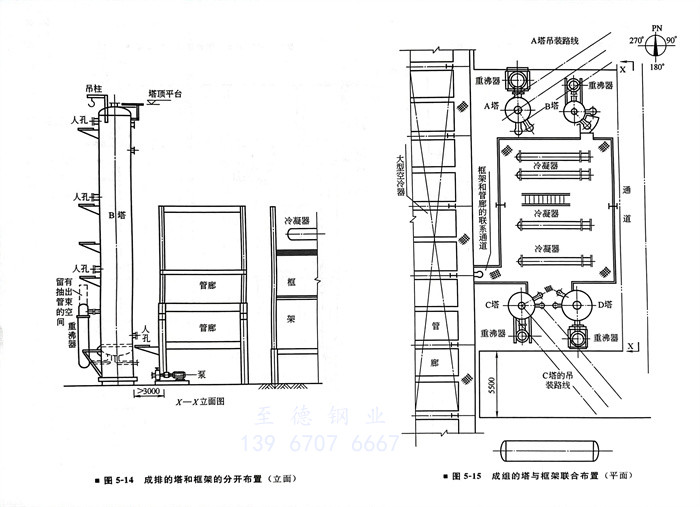

  圖5-13、圖5-14所示為(wei)成(cheng)排(pai)的(de)(de)塔(ta)(ta)(ta)和框架(jia)分開布(bu)置。塔(ta)(ta)(ta)組合框架(jia)之間設置管(guan)(guan)廊，四個塔(ta)(ta)(ta)按塔(ta)(ta)(ta)外(wai)壁成(cheng)一(yi)線成(cheng)排(pai)布(bu)置。塔(ta)(ta)(ta)的(de)(de)回(hui)流(liu)(liu)泵(beng)、進(jin)料泵(beng)布(bu)置在管(guan)(guan)廊下(xia)靠近塔(ta)(ta)(ta)一(yi)側。塔(ta)(ta)(ta)頂冷凝器和回(hui)流(liu)(liu)罐等布(bu)置在框架(jia)上，聯系(xi)管(guan)(guan)道可(ke)利用管(guan)(guan)廊或管(guan)(guan)廊頂部加設支架(jia)支承(cheng)。圖5-13中包含了重(zhong)沸器的(de)(de)三種(zhong)支承(cheng)方(fang)式。

成組的塔與(yu)框架聯合布置

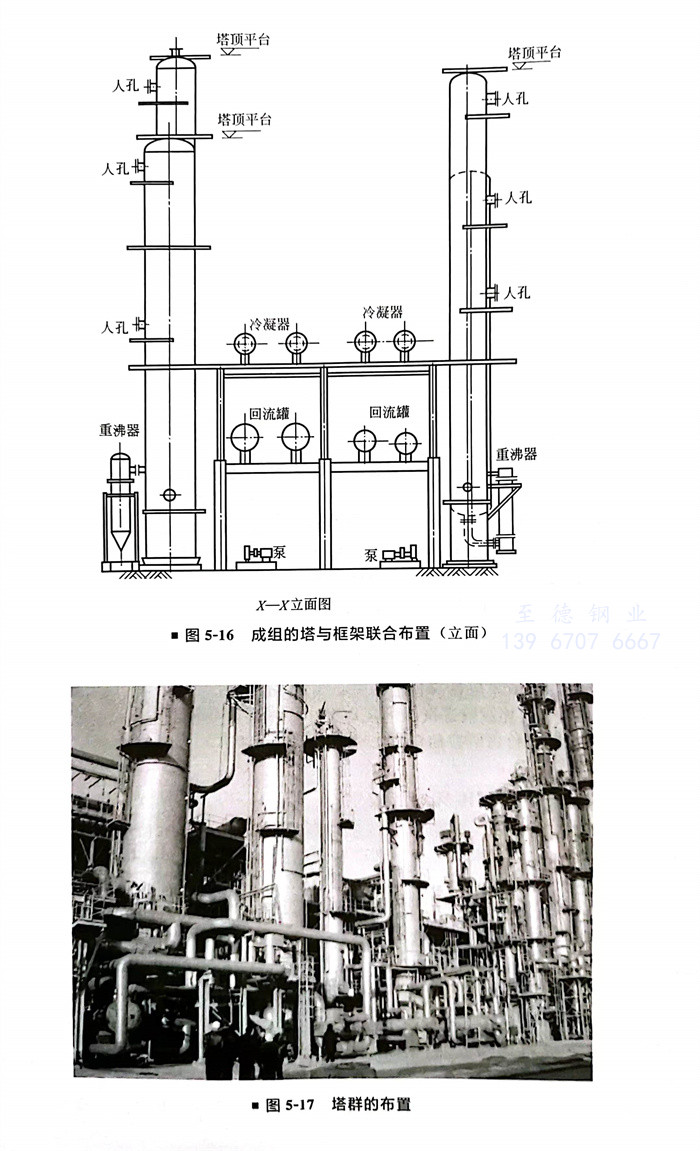

  圖(tu)5-15、圖(tu)5-16所(suo)示為成組(zu)的(de)塔(ta)(ta)與(yu)框(kuang)架(jia)聯合布(bu)置(zhi)(zhi)。框(kuang)架(jia)和塔(ta)(ta)均布(bu)置(zhi)(zhi)在(zai)管(guan)廊(lang)的(de)一側，A塔(ta)(ta)、B塔(ta)(ta)和C塔(ta)(ta)、D塔(ta)(ta)為兩組(zu)塔(ta)(ta)，分(fen)別布(bu)置(zhi)(zhi)在(zai)框(kuang)架(jia)的(de)南(nan)北兩側，每組(zu)塔(ta)(ta)外壁取齊(qi)布(bu)置(zhi)(zhi)，并留有檢修(xiu)空地(di)，框(kuang)架(jia)東側留有供吊(diao)車進出的(de)通道，以(yi)便(bian)吊(diao)裝框(kuang)架(jia)上的(de)設(she)備(bei)。塔(ta)(ta)平臺(tai)與(yu)相鄰框(kuang)架(jia)平臺(tai)相連，便(bian)于操作與(yu)維修(xiu)。圖(tu)5-15、圖(tu)5-16中包含了重沸器的(de)兩種支(zhi)承方式。

某(mou)塔群(qun)的布置（圖5-17）
