臥式(shi)設備一般指臥式(shi)容器（儲罐）和(he)臥式(shi)換熱(re)器。

①. 對于臥式儲(chu)罐(guan)，其(qi)固定(ding)端(duan)的(de)(de)(de)確定(ding)需(xu)保(bao)證(zheng)最(zui)主(zhu)要管(guan)(guan)(guan)(guan)(guan)(guan)道（連(lian)(lian)(lian)接(jie)(jie)敏感設(she)備或者與(yu)(yu)工(gong)藝主(zhu)流程(cheng)關系密切，且口(kou)徑較大(da)，溫度較高(gao)，受力要求比較苛刻的(de)(de)(de)管(guan)(guan)(guan)(guan)(guan)(guan)道。若臥式儲(chu)罐(guan)連(lian)(lian)(lian)接(jie)(jie)很多(duo)(duo)管(guan)(guan)(guan)(guan)(guan)(guan)線(xian)，不(bu)(bu)分主(zhu)次，按(an)接(jie)(jie)管(guan)(guan)(guan)(guan)(guan)(guan)多(duo)(duo)、接(jie)(jie)管(guan)(guan)(guan)(guan)(guan)(guan)口(kou)徑大(da)的(de)(de)(de)一側為固定(ding)端(duan)）的(de)(de)(de)受力最(zui)優(you)。一般情況(kuang)下，設(she)備的(de)(de)(de)直(zhi)徑、壁厚遠大(da)于與(yu)(yu)其(qi)相(xiang)連(lian)(lian)(lian)接(jie)(jie)管(guan)(guan)(guan)(guan)(guan)(guan)道的(de)(de)(de)。運行(xing)狀(zhuang)態熱膨脹時(shi)，管(guan)(guan)(guan)(guan)(guan)(guan)道是不(bu)(bu)易推動(dong)設(she)備的(de)(de)(de)，而設(she)備的(de)(de)(de)熱位移(yi)是可以推動(dong)與(yu)(yu)之相(xiang)連(lian)(lian)(lian)管(guan)(guan)(guan)(guan)(guan)(guan)道的(de)(de)(de)。為使最(zui)主(zhu)要管(guan)(guan)(guan)(guan)(guan)(guan)道受力最(zui)優(you)，則需(xu)要保(bao)證(zheng)設(she)備對管(guan)(guan)(guan)(guan)(guan)(guan)道的(de)(de)(de)附加(jia)位移(yi)最(zui)小。讓設(she)備的(de)(de)(de)固定(ding)端(duan)距(ju)離最(zui)主(zhu)要管(guan)(guan)(guan)(guan)(guan)(guan)道的(de)(de)(de)連(lian)(lian)(lian)接(jie)(jie)管(guan)(guan)(guan)(guan)(guan)(guan)口(kou)最(zui)近。設(she)備對管(guan)(guan)(guan)(guan)(guan)(guan)線(xian)的(de)(de)(de)附加(jia)位移(yi)計算詳見配管(guan)(guan)(guan)(guan)(guan)(guan)設(she)計參考書《管(guan)(guan)(guan)(guan)(guan)(guan)道應(ying)力分析與(yu)(yu)工(gong)程(cheng)應(ying)用》。

②. 對(dui)于臥式換熱器(qi)，一般把靠近抽(chou)芯側的(de)支座當作(zuo)固定端(duan)。不過(guo)，固定端(duan)設(she)置在遠(yuan)離抽(chou)芯側，對(dui)抽(chou)芯及設(she)備(bei)熱脹(zhang)冷縮的(de)吸收(shou)也無影響，因此(ci)，可(ke)參照上述臥式儲(chu)罐(guan)固定端(duan)設(she)置原則來確定。

工程實例一(yi)

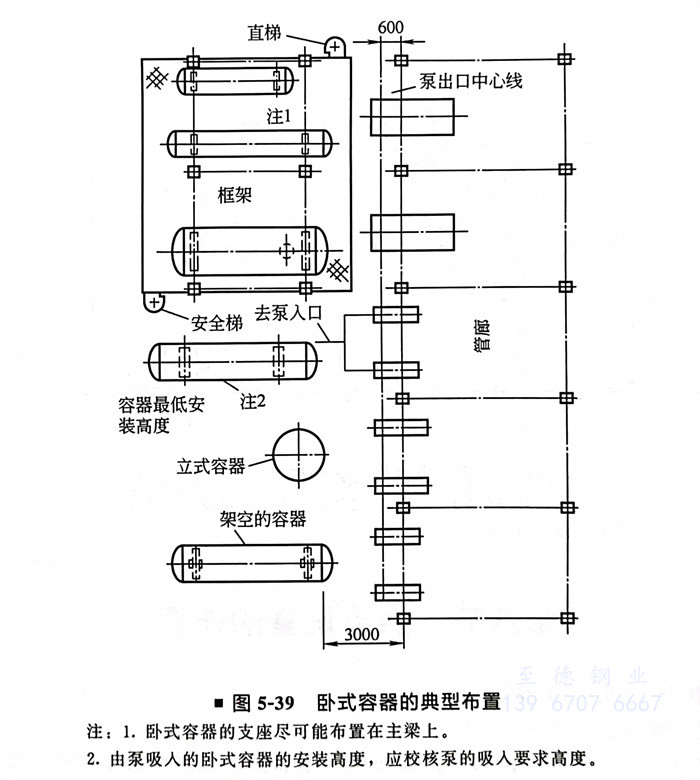

臥式容器的典型布置（圖5-39）

注：1. 臥(wo)式容器的支(zhi)座(zuo)盡可能布置在主梁上。

2. 由泵(beng)吸入的(de)(de)臥式(shi)容器的(de)(de)安裝(zhuang)高度，應校核泵(beng)的(de)(de)吸入要求高度。

工(gong)程實例二

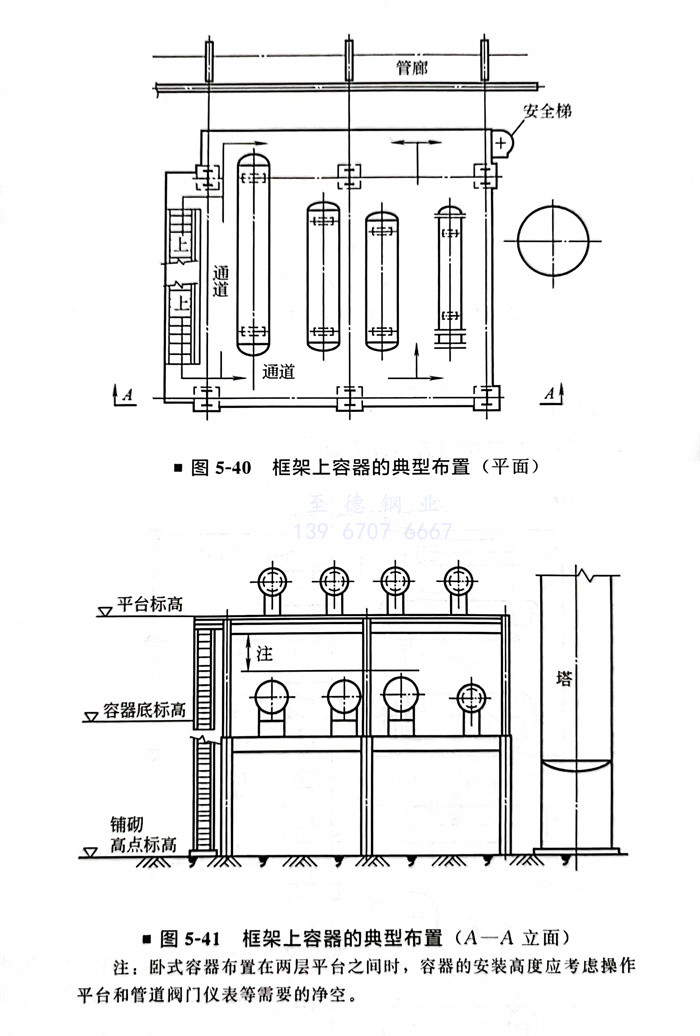

框架上(shang)容(rong)器的典型布置（圖5-40、圖5-41）
