套(tao)管(guan)式(shi)換(huan)(huan)熱器的(de)布(bu)置和檢修(xiu)要求(qiu)與管(guan)殼(ke)式(shi)換(huan)(huan)熱器大體相同，可參照管(guan)殼(ke)式(shi)換(huan)(huan)熱器的(de)布(bu)置。此外還(huan)應注(zhu)意以下兩點。

  ①. 套管(guan)式換(huan)(huan)熱器的位(wei)置(zhi)和安(an)裝(zhuang)高度。套管(guan)式換(huan)(huan)熱器一般(ban)成組(zu)布置(zhi)在(zai)地(di)面上(shang)，為(wei)了節約占地(di)也可以支撐(cheng)在(zai)框(kuang)架立柱的側面。對(dui)于組(zu)合數量不多(duo)的套管(guan)式換(huan)(huan)熱器，可以將兩種相近介質的換(huan)(huan)熱器組(zu)合在(zai)一起(qi)設在(zai)同一個基(ji)礎上(shang)。

  ②. 套管式換熱器作為往復式壓縮機(ji)的中間冷(leng)卻(que)器時，為了(le)防止振動應設加強支(zhi)座，可(ke)在原有的兩個支(zhi)座之外增加1～2個加強支(zhi)座。

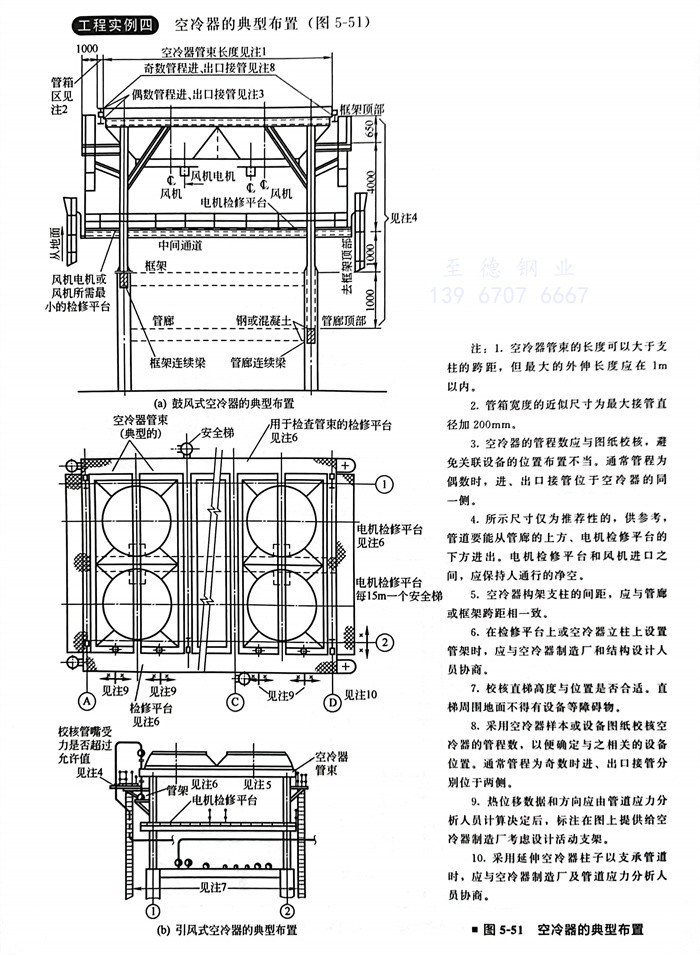

注：1. 空(kong)冷器(qi)管(guan)束的(de)(de)長度可以大(da)于支柱(zhu)的(de)(de)跨距，但最(zui)大(da)的(de)(de)外伸長度應在(zai)1m以內。

2．管(guan)箱(xiang)寬度(du)的(de)近(jin)似尺寸為最大接管(guan)直(zhi)徑(jing)加200mm。

3．空冷器的管程數應與(yu)圖紙校核，避免(mian)關聯設備的位置布(bu)置不當。通常管程為偶數時，進、出口接管位于空冷器的同一(yi)側(ce)。

4．所示尺寸僅為推(tui)薦性的，供參考，管(guan)(guan)道要能從管(guan)(guan)廊(lang)的上方(fang)、電機(ji)(ji)檢(jian)修平(ping)臺(tai)的下(xia)方(fang)進(jin)出。電機(ji)(ji)檢(jian)修平(ping)臺(tai)和(he)風機(ji)(ji)進(jin)口(kou)之間，應保持人(ren)通(tong)行的凈空。

5．空冷器構架(jia)支(zhi)柱的(de)間距(ju)，應與管廊或框架(jia)跨距(ju)相一致。

6．在檢(jian)修平臺上或空(kong)(kong)冷器立柱上設(she)置(zhi)管架時(shi)，應與空(kong)(kong)冷器制(zhi)造廠和(he)結構設(she)計人(ren)員協商。

7．校核(he)直梯高度與位置是否合適。直梯周圍(wei)地(di)面不得(de)有(you)設備等障礙物。

8．采用空冷器樣本或設(she)備圖(tu)紙(zhi)校核空冷器的管程數，以便確定與之相關的設(she)備位(wei)置。通常管程為奇(qi)數時進、出口(kou)接管分別位(wei)于兩側。

9．熱位移數據和方(fang)向(xiang)應由管道(dao)應力(li)分析人員計算決定后，標(biao)注(zhu)在圖上(shang)提供給空(kong)冷器制造廠考慮設計活動支(zhi)架(jia)。

10．采用延伸(shen)空冷(leng)器柱子以(yi)支(zhi)承管(guan)道時，應與(yu)空冷(leng)器制(zhi)造廠(chang)及管(guan)道應力(li)分析人員協(xie)商(shang)。
