一、加熱爐的位置

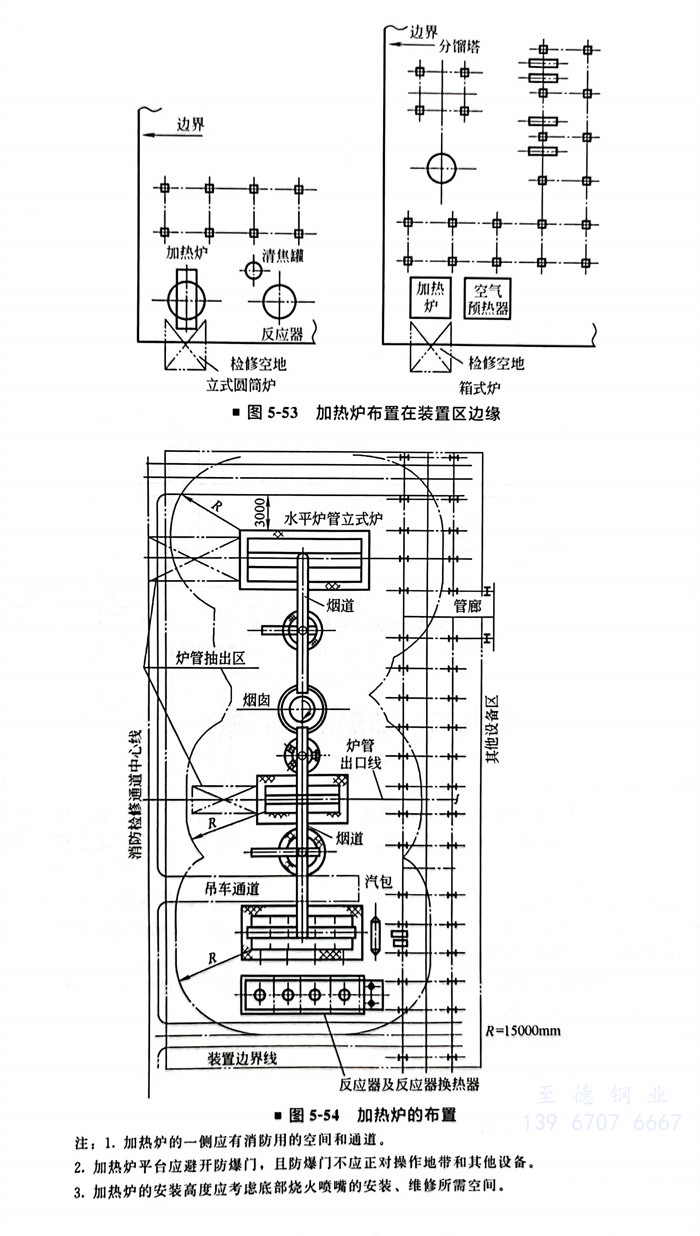

  ①. 一般加熱(re)爐（Heating Furnace）被視(shi)為明火(huo)(huo)設備之一，因(yin)此加熱(re)爐通常布(bu)置在裝置區的邊(bian)緣地區（圖5-53），最(zui)好(hao)在工藝裝置常年最(zui)小(xiao)頻率風(feng)向的下風(feng)側，以免泄漏的可燃物觸及明火(huo)(huo)而發生事故。

  ②. 加(jia)熱爐應(ying)布(bu)置(zhi)在(zai)離含油工(gong)藝(yi)設備(bei)15m以外（除反應(ying)器外）。從加(jia)熱爐出(chu)來的物料溫(wen)度較(jiao)高(gao)，往往要用合金鋼(gang)管道，為了盡(jin)量(liang)縮短昂貴的合金鋼(gang)管道，以減少(shao)壓降(jiang)和溫(wen)降(jiang)，減少(shao)投資，常(chang)常(chang)把加(jia)熱爐靠近(jin)反應(ying)器布(bu)置(zhi)。

  ③. 加熱爐(lu)(lu)與其他明(ming)火設備(bei)應(ying)盡可能布置在一(yi)起(qi)。幾座(zuo)加熱爐(lu)(lu)可按爐(lu)(lu)中心(xin)線對齊(qi)成排布置。在經濟合理的條件下(xia)，幾座(zuo)加熱爐(lu)(lu)可以合用一(yi)個煙囪。

  ④. 對(dui)于設(she)有(you)蒸(zheng)汽發生(sheng)器(qi)的加(jia)熱(re)爐(lu)，汽包宜設(she)置在加(jia)熱(re)爐(lu)頂部或鄰近的框架(jia)上。

  ⑤. 當加熱(re)爐(lu)有輔助(zhu)設(she)備如(ru)空(kong)氣預熱(re)器(qi)、鼓風機、引風機等(deng)時(shi)，輔助(zhu)設(she)備的布置不應妨(fang)礙其本身(shen)和加熱(re)爐(lu)的檢修。

 加熱爐(lu)的布置如(ru)圖5-54 所示。

二、加熱爐的間(jian)距(ju)

  ①. 兩座加熱爐的凈(jing)距不宜小于3m（按(an)SH/T 3011）。

  ②. 加(jia)熱(re)爐外壁與(yu)檢修道路(lu)邊緣的間(jian)距不應小于3m。

  ③. 當加(jia)(jia)熱(re)爐(lu)(lu)采用機(ji)動(dong)維修(xiu)(xiu)機(ji)具(ju)吊裝爐(lu)(lu)管時，應有(you)機(ji)動(dong)維修(xiu)(xiu)機(ji)具(ju)通行的通道和檢修(xiu)(xiu)場地，對于帶(dai)有(you)水平爐(lu)(lu)管的加(jia)(jia)熱(re)爐(lu)(lu)，在抽出(chu)爐(lu)(lu)管的一側，檢修(xiu)(xiu)場地的長度(du)不應小于爐(lu)(lu)管長度(du)加(jia)(jia)2m。

  ④. 加(jia)熱爐與其附屬的(de)燃料(liao)氣(qi)分液罐、燃料(liao)氣(qi)加(jia)熱器的(de)間距(ju)，不應小于6m。

  ⑤. 煉油(you)廠(chang)酮苯脫(tuo)蠟(la)、脫(tuo)油(you)裝(zhuang)置(zhi)的惰性氣體(ti)發生爐與煤油(you)儲罐的間距，不(bu)應(ying)小于6m。

  ⑥. 加熱爐(lu)與露天布置的液(ye)化烴(jing)設備之間(jian)(jian)設置防火墻(qiang)時，其間(jian)(jian)距可(ke)由(you)22.5m減(jian)至15m。防火墻(qiang)的高度不宜不小(xiao)于3m，防火墻(qiang)與加熱爐(lu)間(jian)(jian)距不宜大于5m，并能防止(zhi)可(ke)燃氣體(ti)竄入爐(lu)體(ti)。防火墻(qiang)的結構應為(wei)非燃燒材料的實體(ti)墻(qiang)。

  ⑦. 加熱(re)爐與(yu)液化烴設備廠房(fang)或甲類氣(qi)體壓縮機(ji)房(fang)的間距(ju)，當(dang)廠房(fang)朝向加熱(re)爐一(yi)面為(wei)封閉墻時(shi)，其間距(ju)可由22.5m減至15m。

三、加熱爐布置的工程實例

工程實例一(yi)

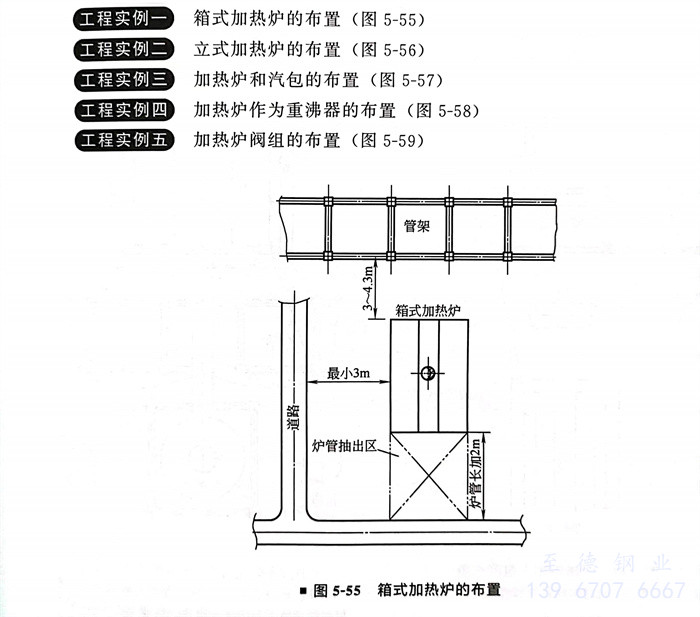

箱式加(jia)熱爐的布置（圖5-55）

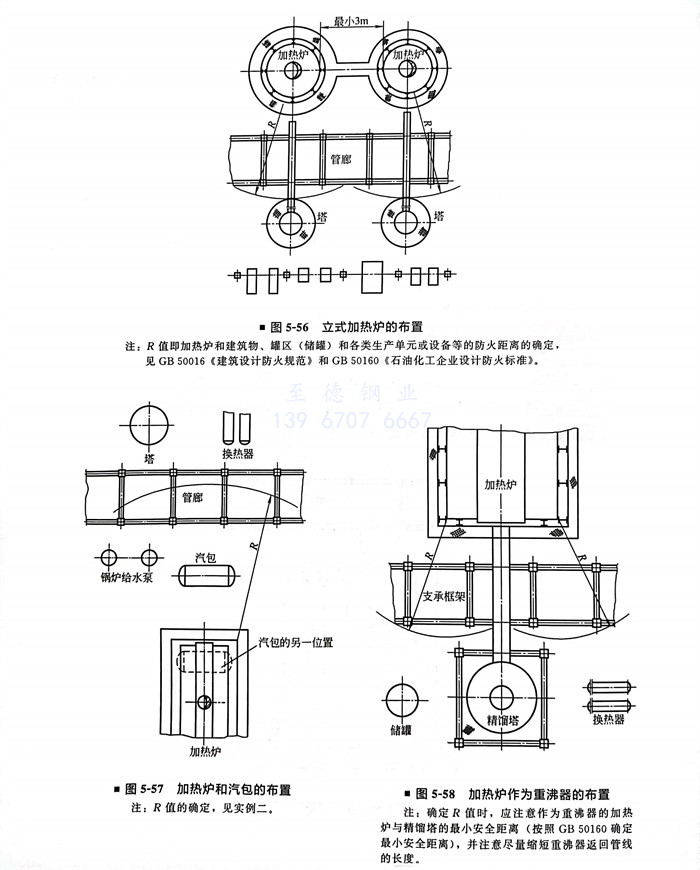

立式加熱爐的布置（圖5-56）

加熱(re)爐(lu)和汽包(bao)的布置（圖5-57）

加(jia)熱爐作為重沸器的布(bu)置（圖5-58）

加熱(re)爐閥組(zu)的(de)布置（圖5-59）
