一、壓縮機的布置(zhi)設計內容

壓(ya)(ya)縮(suo)(suo)機(ji)(ji)(ji)(ji)通常有(you)離心(xin)式（Centrifugal Compressor）和(he)(he)往(wang)復式（Reciprocating Compressor）兩(liang)大(da)類(lei)。其布(bu)置(zhi)(zhi)設計(ji)內容包括機(ji)(ji)(ji)(ji)組的布(bu)置(zhi)(zhi)和(he)(he)附(fu)屬設備(bei)(bei)的布(bu)置(zhi)(zhi)。機(ji)(ji)(ji)(ji)組由壓(ya)(ya)縮(suo)(suo)機(ji)(ji)(ji)(ji)和(he)(he)驅(qu)動機(ji)(ji)(ji)(ji)組成(cheng)。多級壓(ya)(ya)縮(suo)(suo)機(ji)(ji)(ji)(ji)的附(fu)屬設備(bei)(bei)有(you)氣液分離器和(he)(he)各級冷卻器等(deng)，驅(qu)動機(ji)(ji)(ji)(ji)如為(wei)凝(ning)汽式汽輪(lun)機(ji)(ji)(ji)(ji)時，附(fu)屬設備(bei)(bei)有(you)冷凝(ning)冷卻器、凝(ning)結(jie)水泵等(deng)。此外還(huan)有(you)機(ji)(ji)(ji)(ji)組用的潤滑、封油系統的設備(bei)(bei)和(he)(he)維(wei)修機(ji)(ji)(ji)(ji)具的布(bu)置(zhi)(zhi)。

二、壓縮機布置的一般(ban)要求

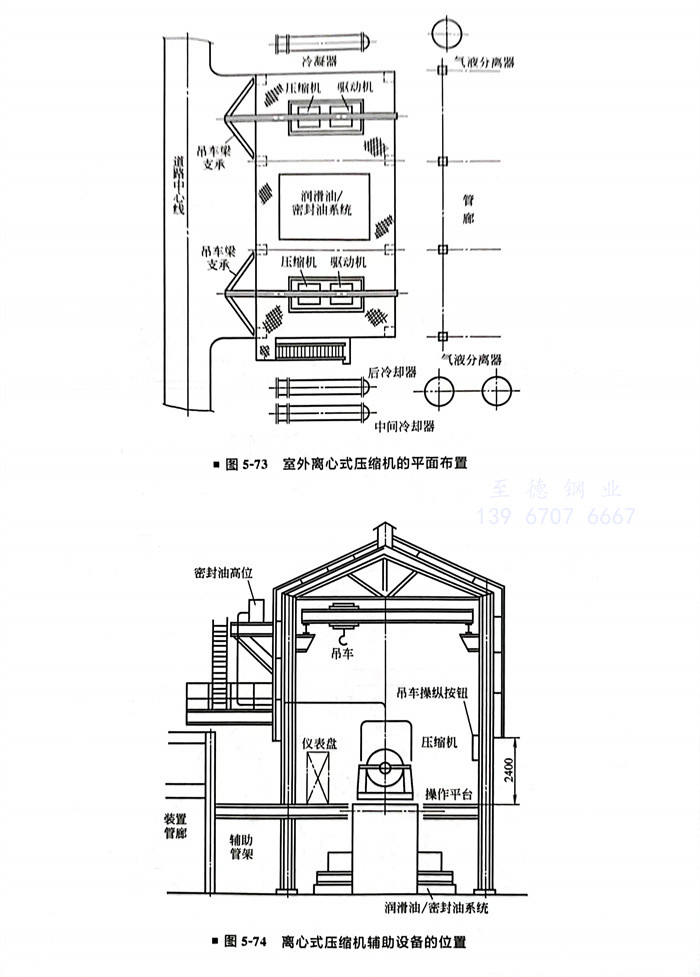

①. 壓縮(suo)機的布(bu)置(zhi)(zhi)方式與泵相同，也分為露(lu)(lu)(lu)天布(bu)置(zhi)(zhi)、半露(lu)(lu)(lu)天布(bu)置(zhi)(zhi)和(he)(he)廠(chang)(chang)房內布(bu)置(zhi)(zhi)三種。可燃氣體壓縮(suo)機宜露(lu)(lu)(lu)天布(bu)置(zhi)(zhi)和(he)(he)半露(lu)(lu)(lu)天布(bu)置(zhi)(zhi)，這樣通(tong)風(feng)良好(hao)，如有可燃氣體泄漏(lou)則可快速擴(kuo)散，有利(li)于防火(huo)防爆。如在(zai)嚴寒或(huo)多風(feng)沙地(di)區可布(bu)置(zhi)(zhi)在(zai)廠(chang)(chang)房內。廠(chang)(chang)房內通(tong)風(feng)應符合國家現(xian)行的《工業企業采暖通(tong)風(feng)和(he)(he)空(kong)氣調節設計規范》的規定。

②. 機組及其(qi)附(fu)屬(shu)設(she)備(bei)(bei)的(de)布置(zhi)應滿足制造廠(chang)(chang)的(de)要(yao)求，制造廠(chang)(chang)在設(she)備(bei)(bei)出廠(chang)(chang)時包(bao)裝箱內的(de)圖(tu)紙中有時會帶有推薦的(de)機組及其(qi)附(fu)屬(shu)設(she)備(bei)(bei)的(de)布置(zhi)圖(tu)或提出設(she)備(bei)(bei)安裝、檢修需要(yao)的(de)凈距，可以(yi)參照該(gai)圖(tu)或要(yao)求進(jin)行設(she)備(bei)(bei)布置(zhi)。

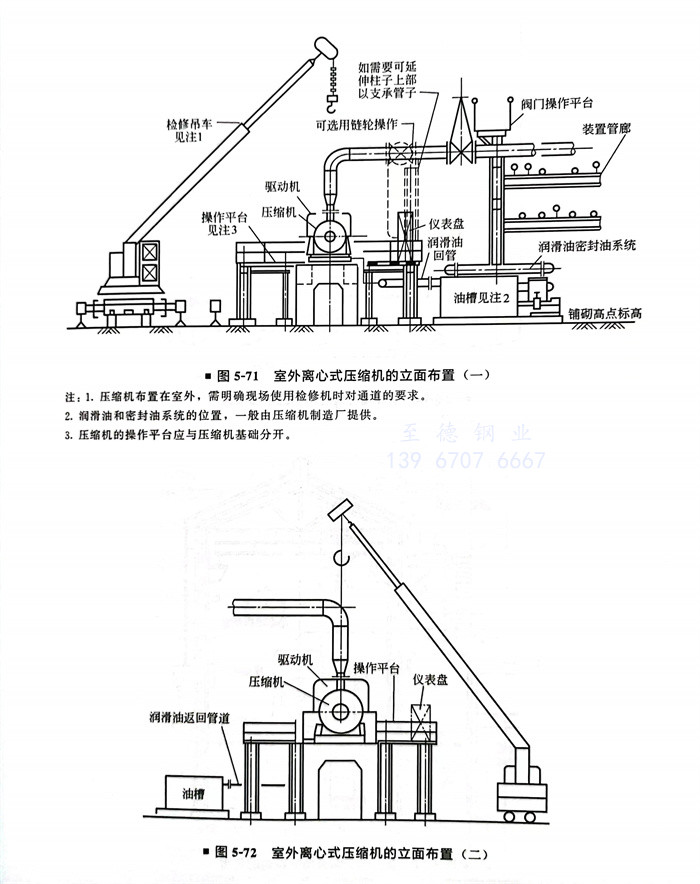

③. 露天布置的壓縮(suo)機(ji)，宜盡可能靠(kao)近被(bei)抽吸的設備，這樣可以減少(shao)吸入管道(dao)的阻(zu)力。其(qi)附(fu)屬(shu)設備宜靠(kao)近機(ji)組(zu)(zu)布置，壓縮(suo)機(ji)的附(fu)近應(ying)有供檢修、消防用(yong)的通(tong)道(dao)，機(ji)組(zu)(zu)與通(tong)道(dao)邊距離不應(ying)小于5m。

④. 可燃氣(qi)體壓(ya)縮機的(de)布置及其廠房設計如下。

a. 單(dan)機驅動功率(lv)等于或大于150kW的甲類(lei)氣(qi)體壓縮機廠房，不宜與(yu)其他甲、乙、丙類(lei)設(she)備間共用(yong)一幢建筑物(wu)，壓縮機的上方(fang)除自用(yong)的高位(wei)潤(run)滑油(you)箱外不得布置(zhi)其他甲、乙、丙類(lei)設(she)備。

b. 比空氣輕的可燃氣體壓縮機廠(chang)房的頂部，應采取通風措施。

c. 比空氣(qi)輕的可燃(ran)氣(qi)體壓縮機廠房(fang)的樓(lou)板宜部分(fen)采用算(suan)子板。

d. 比空氣重的(de)可燃(ran)氣體(ti)壓縮機(ji)廠(chang)房的(de)地(di)(di)面，不(bu)應有(you)(you)地(di)(di)坑(keng)或地(di)(di)溝(gou)，若不(bu)能避免時應有(you)(you)防(fang)止(zhi)氣體(ti)積聚的(de)措(cuo)施。側墻下(xia)部宜有(you)(you)通風措(cuo)施。

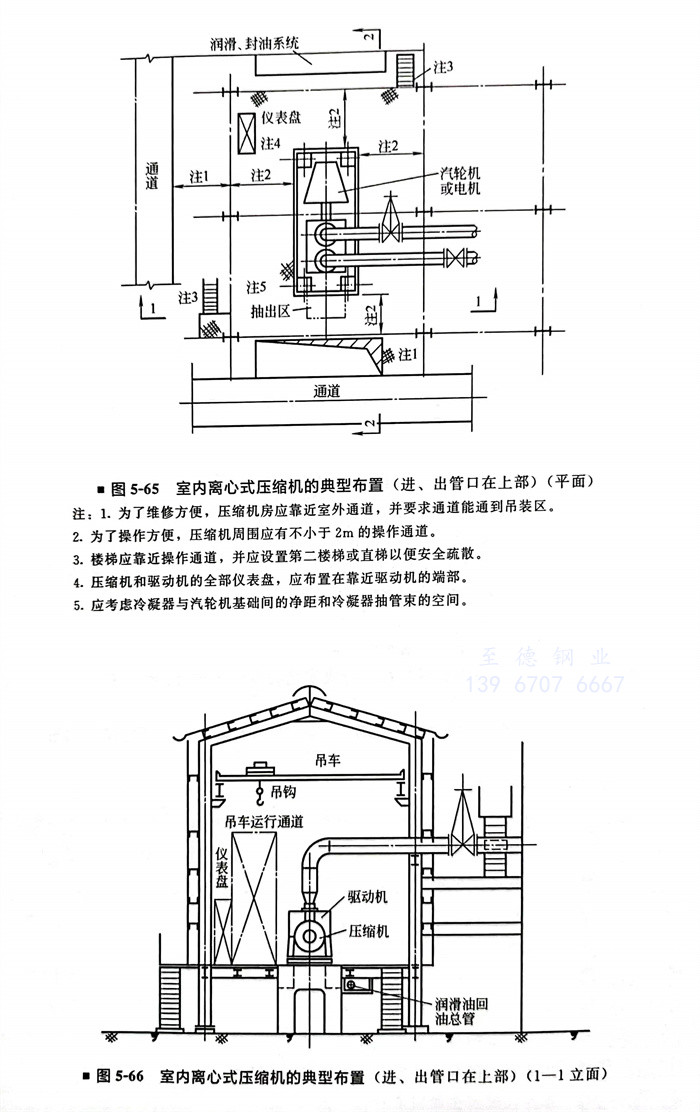

⑤. 壓(ya)縮機(ji)布置在廠房內時，除應(ying)考慮壓(ya)縮機(ji)本身的(de)占(zhan)地要求外，尚應(ying)滿(man)足下(xia)列(lie)要求。

a. 機組與廠房墻壁的凈(jing)距(ju)應滿足壓縮機或驅(qu)動(dong)機的轉子或壓縮機活塞、曲軸等的抽出要求，并應不小于2m。

b. 機(ji)(ji)組一(yi)側應有檢修(xiu)(xiu)時放置(zhi)機(ji)(ji)組部(bu)件的場地(di)，其大小應能放置(zhi)機(ji)(ji)組最大部(bu)件并能進行檢修(xiu)(xiu)作(zuo)業。如有可能，兩(liang)臺或多臺機(ji)(ji)組可合(he)用一(yi)塊檢修(xiu)(xiu)場地(di)。

c. 如壓縮(suo)機布置(zhi)在兩(liang)層(ceng)(ceng)廠房的上(shang)層(ceng)(ceng)，應在樓板上(shang)設(she)置(zhi)吊裝(zhuang)機械。

d. 壓縮機和驅(qu)動機的全(quan)部一次儀表盤，如制造廠無(wu)特殊(shu)要求，應布(bu)置在靠近驅(qu)動機的側部或端部，儀表盤的后面應有維(wei)修通道。

e. 壓(ya)縮機的基礎與廠(chang)房(fang)基礎應(ying)有(you)一定距離。

三(san)、壓縮機的安裝高度

壓縮機的(de)安裝高度(du)，應根據其構(gou)造特點確定。構(gou)造特點主要(yao)指(zhi)進、出口的(de)位(wei)置和附屬設備的(de)多少。

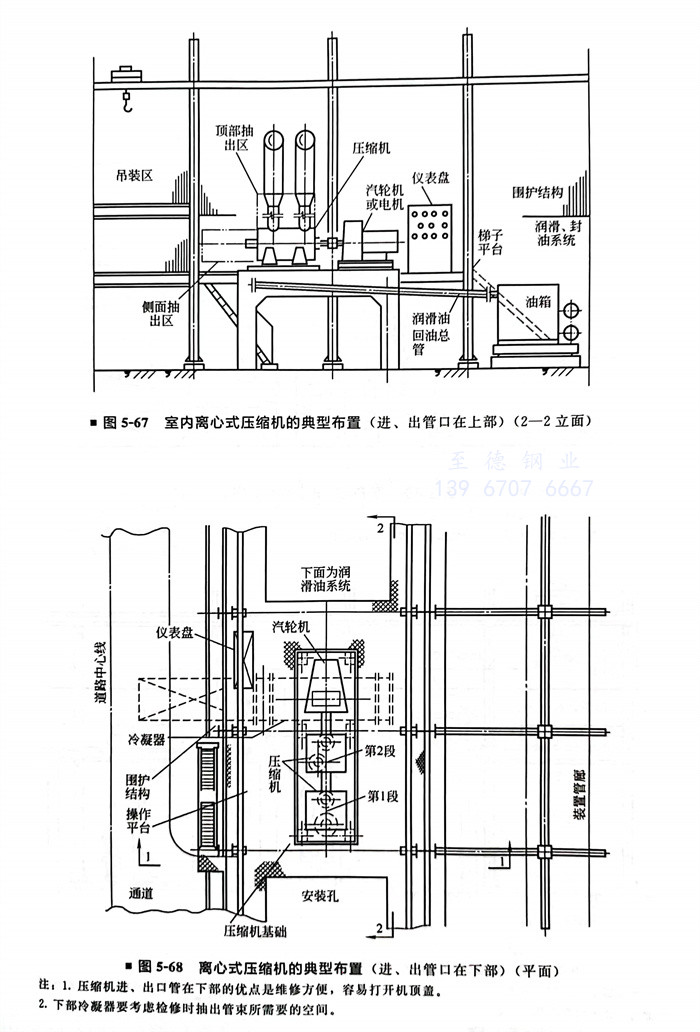

①. 離心式壓(ya)縮(suo)機(ji)(ji)(ji)的(de)進、出(chu)口在(zai)機(ji)(ji)(ji)體(ti)的(de)上(shang)(shang)部(bu)且驅動機(ji)(ji)(ji)采用電機(ji)(ji)(ji)或背壓(ya)式汽輪機(ji)(ji)(ji)時，可就地安(an)裝。就地安(an)裝的(de)壓(ya)縮(suo)機(ji)(ji)(ji)，由(you)于基礎較低(di)，穩定性強，有利于抗振。進、出(chu)口向上(shang)(shang)，管道架空(kong)敷設(she)不影(ying)響(xiang)(xiang)通行。在(zai)機(ji)(ji)(ji)體(ti)上(shang)(shang)方(fang)管道要求可以拆(chai)卸，不會影(ying)響(xiang)(xiang)部(bu)件檢(jian)修。

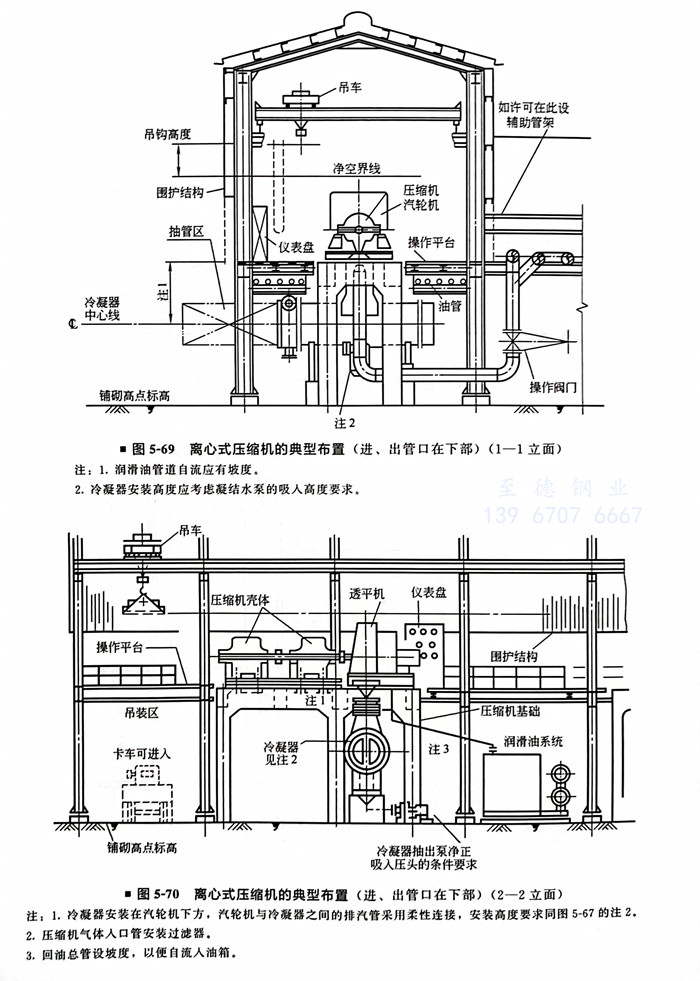

②. 離心式(shi)壓(ya)縮機的進(jin)、出口在機體下(xia)部且附(fu)屬(shu)設備較(jiao)多時，宜兩(liang)層(ceng)布置，上層(ceng)布置機組，下(xia)層(ceng)布置附(fu)屬(shu)設備，壓(ya)縮機的安(an)裝(zhuang)高(gao)度，除滿足其附(fu)屬(shu)設備的安(an)裝(zhuang)以(yi)外(wai)還(huan)應滿足下(xia)述要求(qiu)。

a. 進、出口連(lian)接管道(dao)與地面(mian)的凈空要求(qiu)。

b. 進(jin)、出口連接管道與管廊上(shang)管道的(de)連接高度(du)要求(qiu)。

c. 吸(xi)入管道上過濾器的安裝高度與尺寸要求。

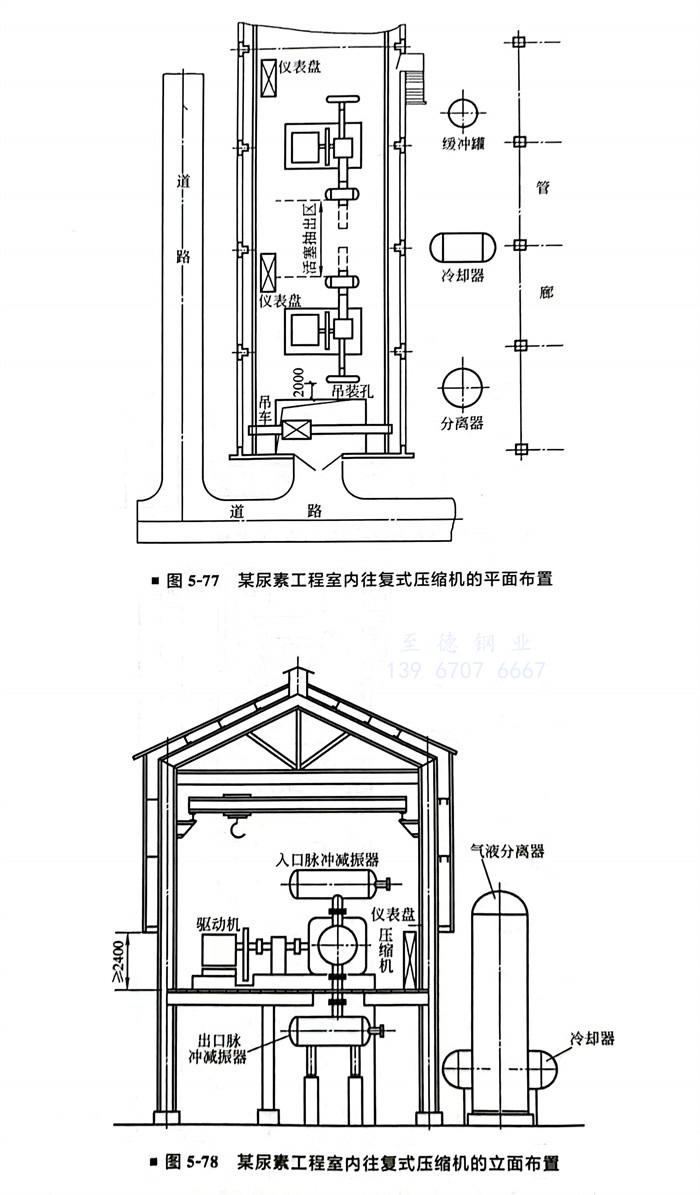

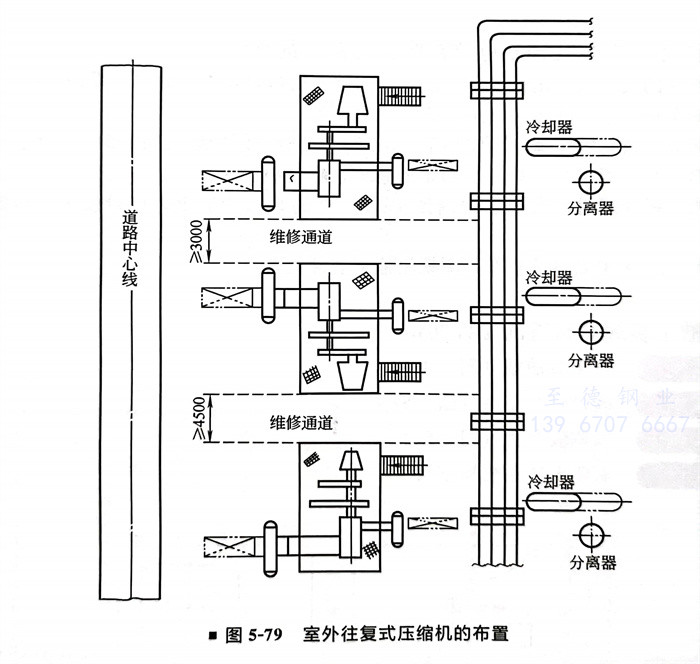

③. 往復式(shi)壓縮機，為了減少(shao)振(zhen)動宜(yi)盡可(ke)能(neng)降(jiang)低(di)其安裝高(gao)度，由(you)于(yu)進、出(chu)(chu)口管道采用(yong)管墩敷設(she)有(you)利(li)于(yu)抑制振(zhen)動，而且管道與(yu)壓縮機進、出(chu)(chu)口之間(jian)可(ke)能(neng)還有(you)減振(zhen)系統(tong)如脈(mo)沖(chong)減振(zhen)器或(huo)緩沖(chong)器等，此時壓縮機的安裝高(gao)度應由(you)與(yu)減振(zhen)系統(tong)相接的管道所需最小(xiao)的凈空決(jue)定。

四、壓(ya)縮機附屬設備的布(bu)置

①. 布置壓縮機(ji)的附屬設(she)備(bei)時，應滿足下列要求(qiu)。

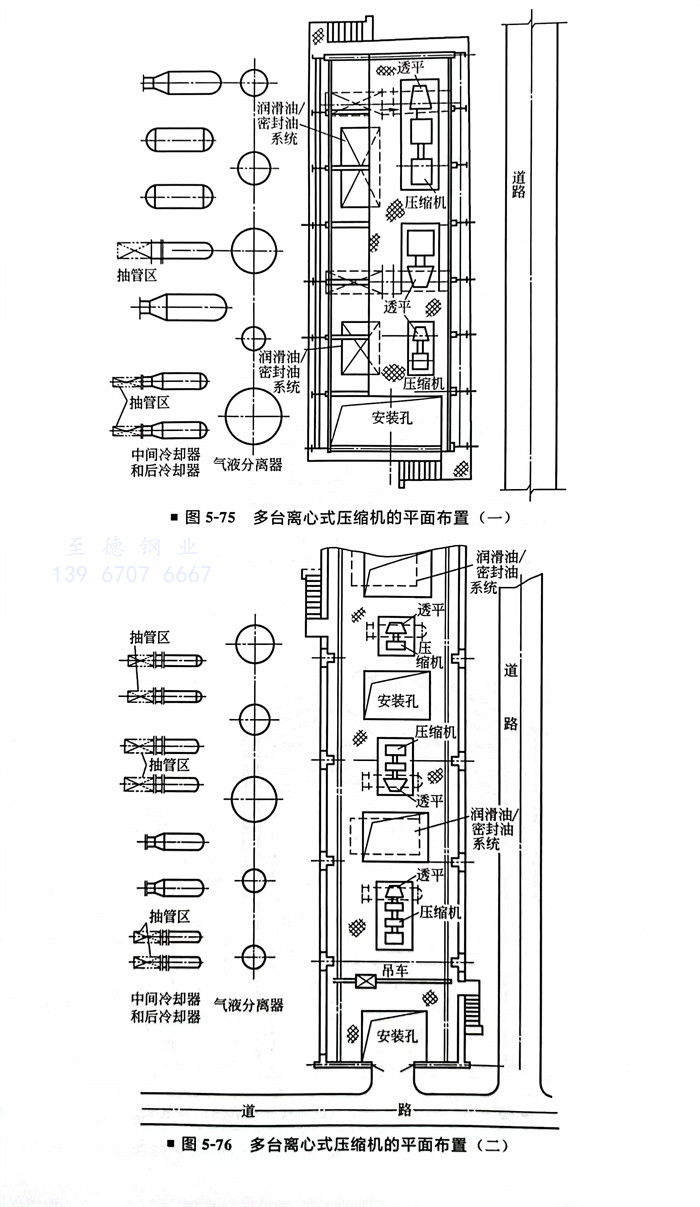

a. 多(duo)級離(li)心式(shi)壓縮(suo)機(ji)的(de)各(ge)級氣液分(fen)離(li)罐(guan)和(he)冷卻器應(ying)盡可能靠近布置(zhi)。在滿(man)足操作和(he)維修(xiu)需要場(chang)地的(de)前提下，應(ying)考慮壓縮(suo)機(ji)進、出口的(de)綜合受(shou)力影(ying)響，合理布置(zhi)各(ge)級氣液分(fen)離(li)罐(guan)和(he)冷卻器的(de)相對位置(zhi)。

b. 高位油箱應滿足制造廠(chang)的(de)高度要求(qiu)，布置(zhi)在(zai)建筑物構架上(shang)的(de)油箱應設平臺和直(zhi)梯(ti)。

c. 潤(run)滑油和封(feng)油系(xi)統宜(yi)靠(kao)近(jin)壓縮機(ji)布(bu)置并應留(liu)出油冷卻(que)器的檢(jian)修場地。

②. 壓縮(suo)機的驅動機為汽(qi)輪機時(shi)，汽(qi)輪機及其附屬設備的布(bu)置，應考慮下列因(yin)素(su)。

a. 背(bei)壓(ya)式汽輪機周圍應留有(you)足(zu)夠的空(kong)地，以(yi)滿足(zu)配管和操作閥門(men)的需要。

b. 凝汽(qi)式汽(qi)輪(lun)機(ji)(ji)采(cai)用(yong)空冷器(qi)時，空冷器(qi)的位置(zhi)應(ying)靠近(jin)汽(qi)輪(lun)機(ji)(ji)，空冷器(qi)的安裝(zhuang)高度(du)應(ying)能滿(man)足地面(mian)上(shang)布置(zhi)凝結水泵的吸入高度(du)的需要。

c. 凝(ning)(ning)汽(qi)(qi)(qi)式汽(qi)(qi)(qi)輪(lun)機采(cai)用冷(leng)(leng)凝(ning)(ning)冷(leng)(leng)卻器(qi)時，冷(leng)(leng)凝(ning)(ning)冷(leng)(leng)卻器(qi)除(chu)可(ke)(ke)布置在靠近(jin)汽(qi)(qi)(qi)輪(lun)機的(de)(de)(de)側面(mian)外，也可(ke)(ke)直接布置在汽(qi)(qi)(qi)輪(lun)機的(de)(de)(de)下方，汽(qi)(qi)(qi)輪(lun)機與(yu)冷(leng)(leng)凝(ning)(ning)冷(leng)(leng)卻器(qi)之間(jian)的(de)(de)(de)排汽(qi)(qi)(qi)管應(ying)采(cai)用柔性連(lian)接。冷(leng)(leng)凝(ning)(ning)冷(leng)(leng)卻器(qi)的(de)(de)(de)安裝高(gao)度也應(ying)能滿足在下面(mian)布置的(de)(de)(de)凝(ning)(ning)結水泵的(de)(de)(de)吸入高(gao)度的(de)(de)(de)需要。冷(leng)(leng)凝(ning)(ning)冷(leng)(leng)卻器(qi)管箱外應(ying)留出抽(chou)管束(shu)所需要的(de)(de)(de)空(kong)地。

五、壓縮機(ji)維修機(ji)具的布置(zhi)

1. 維修機具的高度和運行范圍

①. 吊(diao)車的起吊(diao)高度應滿足壓縮機制造廠要求。一(yi)般情況(kuang)下(xia)，制造廠應給(gei)出機組中(zhong)心線到吊(diao)車梁(liang)底面的凈空高度。

②. 吊(diao)車行(xing)車運行(xing)范圍不可能達(da)到吊(diao)車梁(liang)的盡頭，吊(diao)車有死點位置。設計時應按(an)死點位置留出空地和確定吊(diao)裝(zhuang)孔的位置。

2. 吊車的選用的要(yao)求(qiu)

①. 壓縮機的最(zui)大檢(jian)修部件超過1.0t時應設吊車。

a. 起重量(liang)小于1.0t，宜選用移動(dong)式三腳架，配電動(dong)葫(hu)蘆或(huo)手拉葫(hu)蘆。

b. 起重量1.0～3.0t，宜選用手動梁式吊車。

c. 起重量3.0～10.0t，宜(yi)選用手動橋式吊車。

d. 起(qi)重量大于10.0t，宜選(xuan)用(yong)電(dian)動橋(qiao)式吊車(che)。

②. 按壓縮機臺數(shu)和用途選用吊車。

a. 壓縮(suo)機露天布置，可不設(she)固定吊(diao)車。
