一、建筑(zhu)物的一般要求
1. 裝置內建(jian)筑物(wu)的(de)類(lei)型
①. 生產廠(chang)(chang)房(fang)(fang)：包括(kuo)各種需要在(zai)室內操(cao)作的(de)廠(chang)(chang)房(fang)(fang)如泵房(fang)(fang)、壓縮機房(fang)(fang)及(ji)合(he)成纖(xian)維(wei)裝置(zhi)的(de)酯化聚合(he)廠(chang)(chang)房(fang)(fang)、抽(chou)絲(si)與(yu)后加工廠(chang)(chang)房(fang)(fang)等。
②. 控(kong)制(zhi)室和(he)輔助生(sheng)產廠(chang)房：輔助生(sheng)產廠(chang)房包(bao)括(kuo)變(bian)、配(pei)電室及化驗室、維修間、倉(cang)庫等。
③. 非生產廠(chang)房：如辦公室(shi)(shi)、值班室(shi)(shi)、更衣室(shi)(shi)、浴室(shi)(shi)、廁(ce)所等。
2. 建(jian)筑(zhu)統一模數(shu)
建筑(zhu)物的跨度、柱距、層(ceng)高(gao)等除(chu)有特殊要(yao)求者外，一般可按照建筑(zhu)統一模(mo)(mo)數設計(ji)，也可根據實際情況不按模(mo)(mo)數設計(ji)。常用模(mo)(mo)數如下(xia)。
①. 跨度(du)：6.0m、7.5m、9.0m、10.5m、12.0m、15.0m、18.0m、21m
②. 柱(zhu)距：4.0m、6.0m、9.0m、12.0m。鋼筋混凝土(tu)結構廠房(fang)柱(zhu)距多用(yong)6m。
3. 廠(chang)房高度

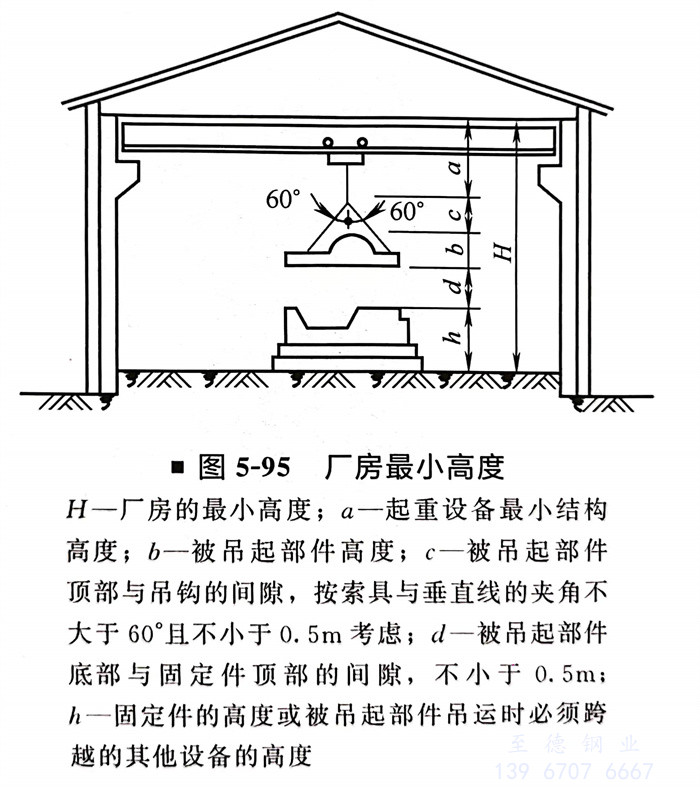

廠(chang)房(fang)高度主要根據設備吊裝所需(xu)空間和設備進、出口管道標高確定。對于有(you)固(gu)定式(shi)起重設備廠(chang)房(fang)的高度H參(can)照圖5-95。
4．廠房的門
①. 廠房(fang)出(chu)、入(ru)(ru)口應便于操作人員通行(xing)，并至少應有一個門能使房(fang)內(nei)設(she)備(bei)的(de)(de)(de)最大檢修部件出(chu)入(ru)(ru)。但可不(bu)考(kao)慮安裝在房(fang)內(nei)的(de)(de)(de)大型(xing)設(she)備(bei)如容(rong)器(qi)的(de)(de)(de)進(jin)出(chu)。一般此類設(she)備(bei)是在吊裝以后再行(xing)砌墻(qiang)封(feng)閉廠房(fang)的(de)(de)(de)。
②. 檢修時(shi)有可(ke)能進(jin)入(ru)車輛時(shi)，門的寬(kuan)度(du)和高度(du)應能使車輛方便(bian)地通過。
③. 安全疏散(san)出口(kou)(kou)應向外開啟，有可(ke)燃介質(zhi)設(she)備廠房的(de)疏散(san)出口(kou)(kou)不應少于(yu)兩個，但(dan)面(mian)積小于(yu)60㎡的(de)乙(yi)B、丙(bing)類介質(zhi)設(she)備廠房可(ke)只設(she)一(yi)個出口(kou)(kou)。
5. 吊裝(zhuang)孔的(de)位置(zhi)
在(zai)兩層和兩層以上(shang)的(de)(de)生產廠房內布(bu)置設(she)(she)備(bei)時，應使廠房結(jie)構(gou)能(neng)夠滿(man)足設(she)(she)備(bei)整體吊(diao)(diao)裝要求。并應按(an)設(she)(she)備(bei)檢修部(bu)件的(de)(de)大小設(she)(she)置吊(diao)(diao)裝孔(kong)和通(tong)道。吊(diao)(diao)裝孔(kong)的(de)(de)位置應設(she)(she)在(zai)出入口附近(jin)或便于搬運的(de)(de)地(di)方(fang)。
6. 建筑物內地面高(gao)度
一般室內(nei)地面(mian)高出室外地面(mian)不小于200mm。在有可(ke)能產生易(yi)(yi)燃易(yi)(yi)爆氣體的裝置內(nei)控制室和變、配(pei)電(dian)室，室內(nei)地面(mian)應比室外地面(mian)高出600mm。
7. 建筑物的(de)屋頂要求
在(zai)辦(ban)公室或學習(xi)會議室需要(yao)在(zai)屋內(nei)頂板(ban)上安(an)裝吊(diao)式電風扇(shan)時(shi)，屋面板(ban)的(de)(de)選用，應能適應安(an)裝吊(diao)扇(shan)的(de)(de)要(yao)求。經驗證明，如果(guo)在(zai)屋面板(ban)的(de)(de)選用時(shi)，沒(mei)有(you)注意安(an)裝吊(diao)扇(shan)的(de)(de)要(yao)求，往往出現吊(diao)扇(shan)的(de)(de)位(wei)置不恰當(dang)，不能設(she)在(zai)合(he)適位(wei)置。
二(er)、建筑(zhu)物(wu)的防火要(yao)求
①. 根據防(fang)火(huo)(huo)(huo)規范，同一房間(jian)內，布置有不同火(huo)(huo)(huo)災危(wei)險性類別(bie)(bie)(bie)的(de)設(she)(she)備，房間(jian)的(de)火(huo)(huo)(huo)災危(wei)險性類別(bie)(bie)(bie)按其中火(huo)(huo)(huo)災危(wei)險性類別(bie)(bie)(bie)最高的(de)設(she)(she)備確(que)定。但(dan)火(huo)(huo)(huo)災危(wei)險性大的(de)設(she)(she)備所(suo)占面積比例小于5％，且發(fa)生事故時，不足以(yi)蔓延到其他部位或采取防(fang)火(huo)(huo)(huo)措施能防(fang)止火(huo)(huo)(huo)災蔓延時，可按火(huo)(huo)(huo)災危(wei)險性類別(bie)(bie)(bie)較低(di)的(de)設(she)(she)備確(que)定。
②. 同(tong)(tong)一建筑物內(nei)，布置有不(bu)同(tong)(tong)火(huo)災危險性類別(bie)的房(fang)間，其中間隔墻應為防火(huo)墻。
③. 同一建筑物內，應將人員集(ji)中的(de)房間布置在火災危險性(xing)較小的(de)一端(duan)。
④. 甲、乙A類房(fang)間(jian)與可能產(chan)生火花的(de)房(fang)間(jian)相鄰時，其(qi)門窗之間(jian)的(de)距離應(ying)按(an)現(xian)行的(de)《爆炸(zha)和火災危險(xian)環境電力裝置設計規范》的(de)有關規定執行。
三、控制室的布置
控制室是裝置(zhi)(zhi)的自動控制中心，又是操作人員集中之處，屬于重點保護建筑物。因(yin)此，在裝置(zhi)(zhi)設備布置(zhi)(zhi)設計中對控制室的位置(zhi)(zhi)與布置(zhi)(zhi)要求(qiu)，必須(xu)給以(yi)足夠的重視。
1. 控制室(shi)的(de)位置
①. 全廠性控制室(shi)或聯合裝置的(de)集(ji)中控制室(shi)應靠近主(zhu)要工藝裝置，裝置內(nei)的(de)控制室(shi)應靠近主(zhu)要操作(zuo)區。
②. 處理(li)易燃(ran)、有(you)毒、有(you)粉塵或有(you)腐蝕性(xing)介質(zhi)的裝置，控制室宜設在(zai)本地區常年最小頻(pin)率風向的下風側。
③. 控制(zhi)室應遠離振(zhen)源(yuan)(yuan)，避免周圍環境對室內地面造成振(zhen)幅為0.1mm（雙振(zhen)幅）、頻率為25Hz以上的連(lian)續性振(zhen)源(yuan)(yuan)，不能排除時，應采取減振(zhen)措施(shi)。
④. 控制室不(bu)應靠近主(zhu)要交通干道(dao)，如不(bu)能(neng)避免時，外墻與(yu)干道(dao)中(zhong)心(xin)線的距離不(bu)應小(xiao)于20m。
⑤. 控制(zhi)室應遠離噪聲大(da)的設(she)備(bei)，在室內控制(zhi)臺處測得的噪聲量應不(bu)大(da)于65dB。
⑥. 可燃氣體、液化烴、可燃液體的(de)(de)在線分析一(yi)次儀表(biao)間工藝設備的(de)(de)防(fang)火間距不(bu)限。
⑦. 非防(fang)爆型的在線分析一次儀表間(jian)（箱）布置在爆炸危險(xian)區域內(nei)時，應采用正(zheng)壓通風。
2. 控(kong)制室的(de)布置(zhi)要求
①. 控(kong)制(zhi)室不宜(yi)與高壓(ya)配電室、壓(ya)縮機(ji)廠房、鼓(gu)風(feng)機(ji)廠房和化學藥劑庫(ku)毗鄰(lin)布置。
②. 高壓和(he)有爆(bao)炸危險(xian)的裝(zhuang)置，控制室朝向設備的一(yi)側(ce)，不應開(kai)門窗(chuang)。
③. 使用電子儀表的控制室(shi)，周(zhou)圍環境對室(shi)內儀表的磁場干擾場強應不大于400A／m，不能(neng)排除時，應采(cai)取(qu)防護措施。
3. 控制室的(de)面積和高(gao)度(du)（由自控專業(ye)確定）
①. 控制室的長度(du)應根(gen)據儀表盤的數量和排列(lie)形式(shi)確定。長度(du)超12m時宜設兩個門。
②. 控制室的進(jin)深，如設(she)控制臺時，不(bu)宜小于(yu)7.5m，如不(bu)設(she)時，不(bu)宜小于(yu)6m。
③. 控制室(shi)的凈高，有(you)空調裝置(zhi)時，不(bu)(bu)應小于3.0m，無空調時，不(bu)(bu)應小于3.3m。
④. 控制室的儀表維修室，一般需(xu)要15～㎡，大型裝置應(ying)適當增加。
四、變、配電(dian)室的布(bu)置
①. 變、配電室是(shi)散發(fa)火花的(de)(de)地點(dian)，是(shi)裝(zhuang)置的(de)(de)動(dong)力(li)中心，屬于(yu)重點(dian)保護建筑物，其位置盡可能設(she)(she)在便(bian)于(yu)引接(jie)電源、接(jie)近負(fu)荷中心和進出線方便(bian)之處，避免設(she)(she)在有劇烈振動(dong)的(de)(de)場所。
②. 變、配電(dian)室一般不與可燃氣體壓縮機共用(yong)一幢建(jian)筑(zhu)物，常與控制室共用(yong)一幢建(jian)筑(zhu)物。對(dui)于用(yong)電(dian)量(liang)較大的(de)裝置(zhi)往往變、配電(dian)室設在獨立的(de)建(jian)筑(zhu)內。
③. 變壓器(qi)可露天或半露天布置(zhi),這時變壓器(qi)周圍應設固定圍欄,變壓器(qi)外廊與(yu)圍欄或建筑物墻的距(ju)離不應小于0.8m。
④. 電(dian)(dian)(dian)纜(lan)敷(fu)設方式有(you)兩(liang)種,即電(dian)(dian)(dian)纜(lan)溝敷(fu)設和架(jia)空(kong)敷(fu)設。有(you)的裝置兩(liang)種方式齊備,即從配(pei)電(dian)(dian)(dian)室地下溝內引電(dian)(dian)(dian)纜(lan)至用(yong)(yong)電(dian)(dian)(dian)設備區,對(dui)于泵和壓縮(suo)機的驅(qu)動機用(yong)(yong)電(dian)(dian)(dian)纜(lan)一般仍(reng)采用(yong)(yong)溝內敷(fu)設,對(dui)于架(jia)空(kong)設備或(huo)設施(shi)如空(kong)冷器、檢修用(yong)(yong)固(gu)定式吊車和照明電(dian)(dian)(dian)纜(lan)則采用(yong)(yong)架(jia)空(kong)敷(fu)設,這(zhe)樣比較(jiao)經濟合理。
⑤. 變(bian)、配電室(shi)還(huan)需要一間維修值(zhi)班室(shi)。
五、化驗室的布置
當(dang)裝(zhuang)置設在(zai)距全(quan)廠性(xing)控制(zhi)分(fen)析化驗(yan)室(shi)(shi)(shi)較(jiao)遠(yuan)(超過1500m),且分(fen)析項目和分(fen)析次數較(jiao)多時,可(ke)(ke)在(zai)裝(zhuang)置內(nei)設化驗(yan)室(shi)(shi)(shi),化驗(yan)室(shi)(shi)(shi)的占地面積按分(fen)析項目和次數多少確定。化驗(yan)室(shi)(shi)(shi)為明(ming)火房(fang)間(jian)不應(ying)(ying)與(yu)甲、乙A類(lei)房(fang)間(jian)布置在(zai)一(yi)起,可(ke)(ke)與(yu)控制(zhi)室(shi)(shi)(shi)共用一(yi)幢(chuang)建(jian)筑(zhu)物時,化驗(yan)室(shi)(shi)(shi)應(ying)(ying)在(zai)最外部一(yi)端,房(fang)間(jian)的門向(xiang)外開啟。可(ke)(ke)燃(ran)(ran)氣(qi)體(ti)、液化烴、可(ke)(ke)燃(ran)(ran)液體(ti)采(cai)樣(yang)管(guan)道(dao)不應(ying)(ying)引人化驗(yan)室(shi)(shi)(shi)內(nei)。
六、廠(chang)房倉庫的“五(wu)距”布置設計及工程實(shi)例(li)
做好廠(chang)房倉(cang)(cang)庫(ku)的(de)設(she)備、貨物規劃與擺放(fang),預留出(chu)必(bi)要的(de)消(xiao)防(fang)通(tong)道,可以確保車(che)間內的(de)員(yuan)工在(zai)發(fa)生(sheng)(sheng)緊(jin)急情況(kuang)時快速逃生(sheng)(sheng)以及倉(cang)(cang)庫(ku)發(fa)生(sheng)(sheng)突(tu)發(fa)情況(kuang)時,救援人員(yuan)能(neng)夠快速、準(zhun)確地到(dao)達(da)起火點進(jin)行有效(xiao)處置。倉(cang)(cang)庫(ku)“五距(ju)(ju)”是指:頂距(ju)(ju)、燈距(ju)(ju)、墻距(ju)(ju)、柱距(ju)(ju)、垛距(ju)(ju)(見GA 1131《倉(cang)(cang)儲場所消(xiao)防(fang)安全管理通(tong)則(ze)》)。
①. 頂(ding)距(ju):堆垛(duo)上部與樓板、平(ping)屋(wu)頂(ding)之間的距(ju)離不小于(yu)0.3m(人(ren)字屋(wu)架(jia)從(cong)橫梁算起)。
②. 燈(deng)距:物品與照(zhao)明燈(deng)之間的距離(li)不(bu)小(xiao)于0.5m,以防止照(zhao)明燈(deng)過于接近商品(燈(deng)光(guang)產生熱(re)量)而發(fa)生火災。
③. 墻距(ju):物(wu)品與墻之(zhi)間的距(ju)離不小于0.5m,以便(bian)通風散熱(re)和防(fang)火,一旦發生火災,可供消防(fang)人員出入(ru)。
④. 柱(zhu)(zhu)距(ju):物品堆(dui)垛與柱(zhu)(zhu)之間(jian)的(de)距(ju)離不小于0.3m。柱(zhu)(zhu)距(ju)的(de)作用是防止柱(zhu)(zhu)散(san)發的(de)潮(chao)氣(qi)使(shi)商品受(shou)潮(chao),并保護柱(zhu)(zhu)腳,以(yi)免(mian)損壞建筑物。
⑤. 垛(duo)距:堆(dui)(dui)垛(duo)與堆(dui)(dui)垛(duo)之(zhi)間(jian)的(de)距離(li)不小于(yu)1m。垛(duo)距的(de)作用是使貨堆(dui)(dui)與貨堆(dui)(dui)之(zhi)間(jian),間(jian)隔清楚,防止混淆,也(ye)便于(yu)通風檢查,一旦發生(sheng)火災(zai),還(huan)便于(yu)搶救,疏散物資。
⑥. 其他要求。貨物(wu)與地(di)面的距離不應小于(yu)(yu)0.1m。庫房內主通道的寬度不應小于(yu)(yu)2m。
每(mei)個(ge)堆垛(duo)的面(mian)積不(bu)應大于(yu)150m?。儲存物品與風(feng)管、供暖(nuan)管道、散熱器的距離(li)不(bu)應小于(yu)0.5m,與供暖(nuan)機(ji)組、風(feng)管爐、煙道之間的距離(li)在(zai)各個(ge)方向上都不(bu)應小于(yu)1m。
七、其他要(yao)求
①. 高層廠房(fang)內的控制室與變(bian)、配電室宜(yi)設在第一層,若生(sheng)產需要(yao)或受其他條件限制時,可布置在第二層。
②. 控制(zhi)室(shi)與(yu)變(bian)、配電(dian)室(shi)及化驗室(shi)朝向甲A類(lei)中間(jian)儲(chu)罐一(yi)面(mian)的墻壁為封(feng)閉墻時,其(qi)防火間(jian)距可(ke)由22.5m減少到(dao)15m。
③. 控(kong)制室(shi)(shi)或化(hua)驗(yan)室(shi)(shi)的(de)室(shi)(shi)內不得安裝液(ye)化(hua)烴、可(ke)燃(ran)氣體、可(ke)燃(ran)液(ye)體的(de)在(zai)線(xian)分析一次儀(yi)(yi)表。當上述儀(yi)(yi)表安裝在(zai)控(kong)制室(shi)(shi)、化(hua)驗(yan)室(shi)(shi)的(de)相(xiang)鄰房間(jian)內時,中間(jian)隔墻應為防(fang)火墻。
④. 壓縮(suo)機(ji)或(huo)泵等的專用(yong)(yong)控(kong)(kong)制室(shi)(shi)或(huo)不大于10kV的專用(yong)(yong)配(pei)電室(shi)(shi)，可與該壓縮(suo)機(ji)房(fang)、泵房(fang)等共用(yong)(yong)一幢(chuang)建筑物(wu)。但專用(yong)(yong)的控(kong)(kong)制室(shi)(shi)、配(pei)電室(shi)(shi)的門窗應位于爆炸危(wei)險區范圍之外。
⑤. 兩(liang)個(ge)及(ji)兩(liang)個(ge)以(yi)上(shang)的(de)裝置共用集中控(kong)制(zhi)室距甲(jia)、乙A類設備、儲罐或加熱爐不應小于30m。
