裝置內構(gou)筑物包括管架(jia)（包括管廊）、框架(jia)、平臺梯子、放空煙囪、防火墻、管溝、圍堰等。
一、框架(jia)的布(bu)置
1. 框架的類型
框架(jia)(jia)按(an)設備(bei)布(bu)置(zhi)(zhi)(zhi)(zhi)需要可以和管廊結(jie)合在一起布(bu)置(zhi)(zhi)(zhi)(zhi)，如(ru)管廊下布(bu)置(zhi)(zhi)(zhi)(zhi)機、泵(beng)(beng)，管廊的管道在泵(beng)(beng)的上方，管道上方第(di)一層(ceng)(ceng)框架(jia)(jia)布(bu)置(zhi)(zhi)(zhi)(zhi)高位容器，第(di)二層(ceng)(ceng)布(bu)置(zhi)(zhi)(zhi)(zhi)冷(leng)卻器和換熱器，最上一層(ceng)(ceng)布(bu)置(zhi)(zhi)(zhi)(zhi)空(kong)冷(leng)器或冷(leng)凝冷(leng)卻器。框架(jia)(jia)也(ye)可以獨立布(bu)置(zhi)(zhi)(zhi)(zhi)。根據各類設備(bei)要求(qiu)設置(zhi)(zhi)(zhi)(zhi)，如(ru)塔框架(jia)(jia)、反應器框架(jia)(jia)、換熱設備(bei)和容器框架(jia)(jia)等。
2. 框(kuang)架的結構尺寸
框(kuang)(kuang)架(jia)(jia)的(de)結構尺寸(cun)，按設(she)(she)備(bei)的(de)不(bu)同要求(qiu)(qiu)確(que)定，在(zai)(zai)管(guan)廊(lang)附近(jin)(jin)的(de)框(kuang)(kuang)架(jia)(jia)，其柱(zhu)距與(yu)管(guan)廊(lang)柱(zhu)距對齊(qi)為宜，一般(ban)為6m。框(kuang)(kuang)架(jia)(jia)跨度隨架(jia)(jia)空(kong)設(she)(she)備(bei)要求(qiu)(qiu)不(bu)同而異。框(kuang)(kuang)架(jia)(jia)的(de)高度應(ying)滿足設(she)(she)備(bei)的(de)工藝操作、設(she)(she)備(bei)的(de)安裝檢修和(he)敷設(she)(she)管(guan)道(dao)的(de)要求(qiu)(qiu)。框(kuang)(kuang)架(jia)(jia)的(de)層高按最大設(she)(she)備(bei)要求(qiu)(qiu)確(que)定，但在(zai)(zai)布(bu)置(zhi)設(she)(she)備(bei)時盡可(ke)能將(jiang)尺寸(cun)相近(jin)(jin)的(de)設(she)(she)備(bei)布(bu)置(zhi)在(zai)(zai)同一層框(kuang)(kuang)架(jia)(jia)上，而且要考慮設(she)(she)備(bei)支(zhi)座梁的(de)位置(zhi)，使其經濟合理。
二、平臺梯子(zi)的布置
1. 平臺梯子設置位置
①. 在需要(yao)操作(zuo)(zuo)和(he)經(jing)常(chang)維(wei)修(xiu)的場(chang)所應設(she)置(zhi)平(ping)臺(tai)和(he)梯(ti)子(zi)(zi)，并按防(fang)火要(yao)求設(she)置(zhi)安(an)全(quan)梯(ti)。在設(she)備(bei)和(he)管(guan)(guan)道上(shang)，操作(zuo)(zuo)中需要(yao)維(wei)修(xiu)、檢(jian)查、調節(jie)和(he)觀察的地方(fang)，如(ru)人(ren)孔(kong)、手孔(kong)、塔(ta)、容器(qi)管(guan)(guan)口法蘭、調節(jie)閥、安(an)全(quan)閥、取(qu)樣點、流量(liang)孔(kong)板、液面計、工(gong)藝盲(mang)板、經(jing)常(chang)操作(zuo)(zuo)的閥門和(he)需要(yao)用機(ji)械清理的管(guan)(guan)道轉彎處都應設(she)置(zhi)平(ping)臺(tai)和(he)梯(ti)子(zi)(zi)。
②. 相(xiang)鄰塔和立式(shi)容器的平(ping)臺(tai)標高宜一致(zhi)，以便布置(zhi)成聯合平(ping)臺(tai)。
③. 設(she)備上的(de)平臺不(bu)應妨礙(ai)設(she)備的(de)檢修，否則應做成(cheng)可拆卸的(de)。
④. 管廊進(jin)出裝置切斷閥(fa)處應設置操作平臺(tai)。
2. 平臺的尺寸
①. 平臺寬度不(bu)(bu)應小于0.8m，平臺上的(de)凈(jing)空高度不(bu)(bu)宜小于2.2m。
②. 設備(bei)人孔中心線距(ju)(ju)平(ping)(ping)臺的距(ju)(ju)離(li)宜為0.8～1.0m，設備(bei)手孔中心線距(ju)(ju)平(ping)(ping)臺的距(ju)(ju)離(li)宜為1.0~1.5m。
③. 設(she)備加(jia)料口頂面距平臺的(de)距離不宜大于(yu)1m。
④. 法(fa)蘭連接的立式設備的平臺與法(fa)蘭面的距離不宜大(da)于1.5m。
⑤. 為立式換熱器設(she)置的平(ping)臺與上部管箱法蘭(lan)或管箱蓋(gai)的距離不宜大于1.5m。
⑥. 為(wei)了便于檢修水(shui)箱內的管束，水(shui)箱上的平臺應是可拆(chai)卸的。
⑦. 根據防(fang)火規范要(yao)求(qiu)，甲、乙(yi)、丙類塔區(qu)聯(lian)合平(ping)(ping)臺(tai)(tai)以及其他工藝設備和(he)大(da)型容器(qi)(qi)或容器(qi)(qi)組的(de)(de)平(ping)(ping)臺(tai)(tai)，均應(ying)設置不少(shao)于(yu)(yu)兩個通往地面的(de)(de)梯(ti)(ti)子，作為安(an)全出口，各安(an)全口的(de)(de)距離不應(ying)大(da)于(yu)(yu)25m。但對不大(da)于(yu)(yu)8m的(de)(de)甲類平(ping)(ping)臺(tai)(tai)和(he)長度(du)不大(da)于(yu)(yu)15m的(de)(de)乙(yi)、丙類平(ping)(ping)臺(tai)(tai)可只設一(yi)個梯(ti)(ti)子，相(xiang)鄰(lin)的(de)(de)框架、平(ping)(ping)臺(tai)(tai)宜根據安(an)全疏散的(de)(de)需要(yao)用走橋(qiao)連通。
⑧. 平(ping)臺(tai)的(de)(de)(de)防(fang)(fang)護欄(lan)桿高度(du)不應(ying)小(xiao)(xiao)于1.05m，距地面20m以上的(de)(de)(de)平(ping)臺(tai)的(de)(de)(de)防(fang)(fang)護欄(lan)桿高度(du)為不應(ying)小(xiao)(xiao)于1.2m。防(fang)(fang)護欄(lan)桿為固定(ding)式(shi)防(fang)(fang)護設施，影響檢修(xiu)的(de)(de)(de)欄(lan)桿應(ying)為可拆卸的(de)(de)(de)。
⑨. 在設置平臺(tai)有困難(nan)而又需(xu)要操作和檢修(xiu)的地方(fang)可設置直梯或活(huo)動平臺(tai)。
⑩. 操作(zuo)平臺(tai)（包括設(she)備平臺(tai)）的(de)(de)均(jun)布(bu)活(huo)荷載(zai)不應小(xiao)于(yu)3kN／㎡；檢修平臺(tai)或建(jian)筑物樓(lou)面(mian)的(de)(de)均(jun)布(bu)活(huo)荷載(zai)不應小(xiao)于(yu)4kN／㎡。大型設(she)備檢修平臺(tai)的(de)(de)均(jun)布(bu)活(huo)荷載(zai)應按(an)其最大檢修部件(jian)的(de)(de)重(zhong)量計算。
3. 梯子的設(she)置
①. 廠房和構(gou)架(jia)的主要操(cao)作(zuo)平臺(tai)及(ji)操(cao)作(zuo)頻(pin)繁的平臺(tai)應采用斜梯(ti)。
②. 成(cheng)組布(bu)置的塔的聯合平臺(tai)宜采用斜梯。
③. 除上述場合外，宜采用直梯。
4. 梯子(zi)的尺寸(cun)
①. 斜梯(ti)的(de)傾(qing)斜角度不應大(da)于(yu)(yu)45°，經常(chang)性雙向通行的(de)傾(qing)斜角度不宜(yi)(yi)大(da)于(yu)(yu)38°。梯(ti)高不宜(yi)(yi)大(da)于(yu)(yu)5m，大(da)于(yu)(yu)5m時，應設梯(ti)間平臺(tai)，分(fen)段設梯(ti)。
②. 斜梯(ti)凈寬宜為0.6～1.1m。
③. 直梯(ti)凈(jing)寬宜為0.4～0.6m。
④. 高(gao)度(du)(du)超(chao)過3m的直梯應(ying)設置(zhi)安全護籠(long)，護籠(long)下端距地面(mian)或平臺面(mian)不應(ying)小于2.1m，護籠(long)上端高(gao)出(chu)平臺面(mian)，應(ying)與欄桿(gan)高(gao)度(du)(du)一致。
5. 梯子的(de)高度
①. 設備上的直(zhi)梯(ti)宜(yi)從側(ce)面通向平臺。單(dan)段梯(ti)子的高(gao)度不宜(yi)大于10m，高(gao)度大于10m時，應采用(yong)多(duo)段梯(ti)，梯(ti)段水平交(jiao)錯布(bu)置。
②. 直梯作為安全疏散梯時，梯段高度(du)不應大于15m。
6. 操作和檢修設施

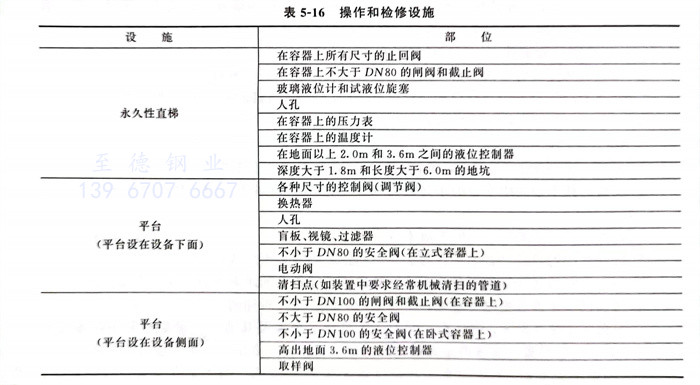

操作和(he)檢修的(de)設施參照(zhao)表(biao)5-16。
三(san)、放空煙(yan)囪的布置
①. 可(ke)燃氣(qi)(qi)體及(ji)有害氣(qi)(qi)體的排(pai)放要(yao)求和(he)高(gao)度(du)，應(ying)符合現行(xing)GB 16297《大氣(qi)(qi)污(wu)染綜合排(pai)放標準》和(he)GB 50160《石油化工企(qi)業(ye)設計防火標準》有關泄壓排(pai)放的要(yao)求。
②. 放空(kong)用煙(yan)囪應設置(zhi)(zhi)在裝置(zhi)(zhi)的(de)一端或(huo)邊(bian)緣地(di)區，且位(wei)于(yu)裝置(zhi)(zhi)常(chang)年最小頻(pin)率風向(xiang)的(de)上風側。
③. 放空用煙囪與周(zhou)圍平臺的位置關(guan)系應符合下列要求。

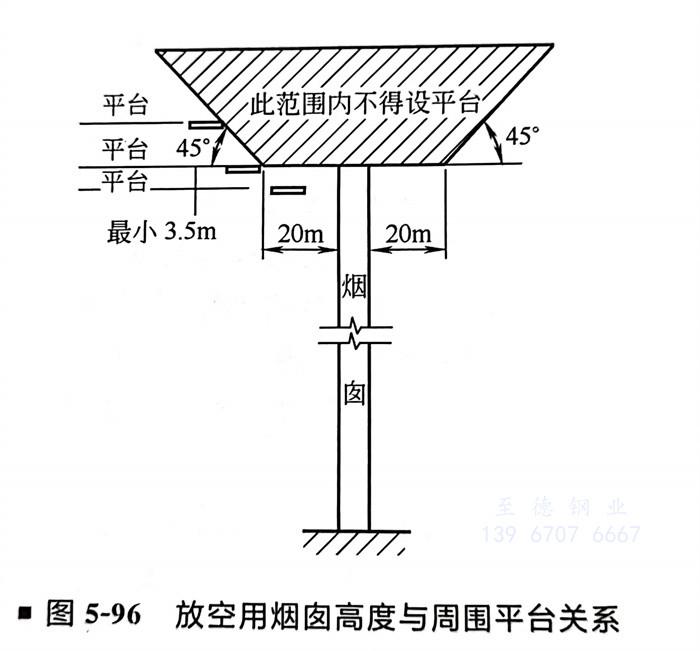

a．如(ru)在煙囪頂(ding)(ding)部外(wai)緣水平方向20m范圍內布置(zhi)平臺(tai)，煙囪頂(ding)(ding)部至少高(gao)出(chu)平臺(tai)3.5m，如(ru)圖(tu)5-96所(suo)示(shi)。如(ru)平臺(tai)上還有(you)操作室，煙囪應(ying)高(gao)出(chu)操作室的(de)屋頂(ding)(ding)2m。
b. 如在煙囪頂(ding)部外緣算起(qi)水平方向20m以(yi)外布置(zhi)(zhi)平臺(tai)，平臺(tai)應按圖5-96要求設置(zhi)(zhi)。
