1. 氣體(ti)分(fen)餾裝(zhuang)置工藝流程簡介

  煉油(you)廠二次加(jia)工(gong)(gong)裝(zhuang)置(zhi)(zhi)(zhi)所產(chan)(chan)液化(hua)氣是一種非常寶貴的(de)(de)氣體資(zi)源，富含丙(bing)(bing)烯(xi)(xi)、正丁(ding)(ding)烯(xi)(xi)、異(yi)丁(ding)(ding)烯(xi)(xi)等組分(fen)，它既可以(yi)作(zuo)為民(min)用(yong)燃(ran)料(liao)，又(you)可以(yi)作(zuo)為重(zhong)(zhong)要的(de)(de)石(shi)油(you)化(hua)工(gong)(gong)原料(liao)。隨著油(you)氣勘探(tan)開發(fa)的(de)(de)快速(su)發(fa)展(zhan)，天然氣資(zi)源得到(dao)充分(fen)利(li)用(yong)后(hou)，民(min)用(yong)液化(hua)氣的(de)(de)需求量將大(da)(da)幅度(du)減少(shao)，同時，丙(bing)(bing)烯(xi)(xi)、丁(ding)(ding)烯(xi)(xi)的(de)(de)需求量也因(yin)為下(xia)游消費領域的(de)(de)迅速(su)發(fa)展(zhan)而(er)大(da)(da)幅增加(jia)。因(yin)此，充分(fen)利(li)用(yong)液化(hua)氣資(zi)源以(yi)提(ti)高其加(jia)工(gong)(gong)深度(du)，最終(zhong)增產(chan)(chan)聚合級丙(bing)(bing)烯(xi)(xi)、正丁(ding)(ding)烯(xi)(xi)、異(yi)丁(ding)(ding)烯(xi)(xi)等高附加(jia)值化(hua)工(gong)(gong)產(chan)(chan)品的(de)(de)工(gong)(gong)作(zuo)日益(yi)受到(dao)石(shi)化(hua)行業的(de)(de)重(zhong)(zhong)視。液化(hua)氣經(jing)氣體分(fen)餾裝(zhuang)置(zhi)(zhi)(zhi)通過物理分(fen)餾的(de)(de)方法，除了可得到(dao)高純度(du)的(de)(de)精丙(bing)(bing)烯(xi)(xi)以(yi)滿足下(xia)游裝(zhuang)置(zhi)(zhi)(zhi)要求外，C4產(chan)(chan)品、副產(chan)(chan)丙(bing)(bing)烷可作(zuo)為溶劑，并且是優質的(de)(de)乙烯(xi)(xi)裂(lie)解原料(liao)。它們分(fen)別可為聚丙(bing)(bing)烯(xi)(xi)裝(zhuang)置(zhi)(zhi)(zhi)、MTBE裝(zhuang)置(zhi)(zhi)(zhi)、甲(jia)乙酮裝(zhuang)置(zhi)(zhi)(zhi)、烷基(ji)(ji)化(hua)裝(zhuang)置(zhi)(zhi)(zhi)等提(ti)供基(ji)(ji)礎原料(liao)。

  氣體分(fen)餾主(zhu)要以煉油廠催化、焦化裝置生產的液化氣為原(yuan)料，原(yuan)料組成（體積分(fen)數）一般(ban)為：乙(yi)烷0.01％～0.5％，丙烯28％～45％，丙烷7％～14％，輕C427%27％～44％，重C415%~25%。

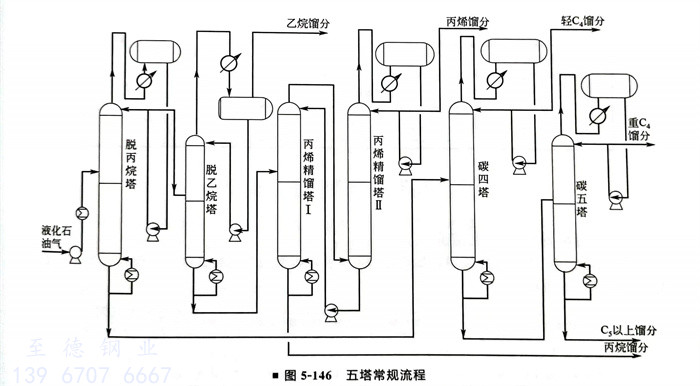

  氣體分(fen)(fen)(fen)餾(liu)(liu)工藝(yi)就是對液化氣即C3、C4的(de)(de)進一(yi)步分(fen)(fen)(fen)離(li)，這些(xie)烴類在常(chang)(chang)(chang)溫(wen)、常(chang)(chang)(chang)壓下均為氣體，但在一(yi)定壓力下成為液態(tai)，利用(yong)其(qi)不同混(hun)點(dian)進行精餾(liu)(liu)加以分(fen)(fen)(fen)離(li)。由于彼此之(zhi)間沸點(dian)差別不大(da)，而分(fen)(fen)(fen)餾(liu)(liu)精度要(yao)(yao)(yao)(yao)求(qiu)又較高，故通常(chang)(chang)(chang)需要(yao)(yao)(yao)(yao)用(yong)多個塔(ta)(ta)板數較多的(de)(de)精餾(liu)(liu)塔(ta)(ta)。氣體分(fen)(fen)(fen)餾(liu)(liu)裝置的(de)(de)工藝(yi)流(liu)程(cheng)(cheng)(cheng)是根(gen)據(ju)分(fen)(fen)(fen)離(li)的(de)(de)產品種類及純度要(yao)(yao)(yao)(yao)求(qiu)來確定的(de)(de)，其(qi)工藝(yi)流(liu)程(cheng)(cheng)(cheng)主要(yao)(yao)(yao)(yao)有二塔(ta)(ta)、三(san)塔(ta)(ta)、四塔(ta)(ta)和五(wu)塔(ta)(ta)流(liu)程(cheng)(cheng)(cheng)4種。五(wu)塔(ta)(ta)常(chang)(chang)(chang)規流(liu)程(cheng)(cheng)(cheng)，如圖5-146所示。

  脫(tuo)(tuo)硫后的液(ye)化氣進(jin)(jin)入(ru)原料緩沖罐(guan)用脫(tuo)(tuo)丙(bing)(bing)烷(wan)塔(ta)(ta)(ta)(ta)進(jin)(jin)料泵(beng)加壓(ya)(ya)，經過(guo)脫(tuo)(tuo)丙(bing)(bing)烷(wan)塔(ta)(ta)(ta)(ta)進(jin)(jin)料換(huan)熱(re)器(qi)換(huan)熱(re)后進(jin)(jin)入(ru)脫(tuo)(tuo)丙(bing)(bing)烷(wan)塔(ta)(ta)(ta)(ta)。脫(tuo)(tuo)丙(bing)(bing)烷(wan)塔(ta)(ta)(ta)(ta)底熱(re)量(liang)由重沸(fei)器(qi)提供，塔(ta)(ta)(ta)(ta)底C1以上餾分(fen)自壓(ya)(ya)至(zhi)碳四塔(ta)(ta)(ta)(ta)，塔(ta)(ta)(ta)(ta)頂(ding)分(fen)出(chu)的氣相C和C3經脫(tuo)(tuo)丙(bing)(bing)烷(wan)塔(ta)(ta)(ta)(ta)頂(ding)冷(leng)凝冷(leng)卻器(qi)后進(jin)(jin)入(ru)脫(tuo)(tuo)丙(bing)(bing)烷(wan)塔(ta)(ta)(ta)(ta)回流(liu)罐(guan)，回流(liu)罐(guan)冷(leng)凝液(ye)一部分(fen)經回流(liu)泵(beng)加壓(ya)(ya)后作為塔(ta)(ta)(ta)(ta)頂(ding)回流(liu)，另一部分(fen)送至(zhi)脫(tuo)(tuo)乙烷(wan)塔(ta)(ta)(ta)(ta)作為該塔(ta)(ta)(ta)(ta)的進(jin)(jin)料。

  脫(tuo)(tuo)乙烷(wan)塔(ta)(ta)(ta)底由重沸器(qi)提(ti)供熱(re)量，塔(ta)(ta)(ta)底物料自壓(ya)(ya)進入(ru)丙(bing)烯(xi)(xi)精餾塔(ta)(ta)(ta)進行丙(bing)烯(xi)(xi)與丙(bing)烷(wan)的(de)分(fen)離過程(cheng)。脫(tuo)(tuo)乙烷(wan)塔(ta)(ta)(ta)塔(ta)(ta)(ta)頂(ding)分(fen)出的(de)乙烷(wan)進入(ru)脫(tuo)(tuo)乙烷(wan)塔(ta)(ta)(ta)頂(ding)冷(leng)凝器(qi)后自流(liu)(liu)進入(ru)脫(tuo)(tuo)乙烷(wan)塔(ta)(ta)(ta)回流(liu)(liu)罐，回流(liu)(liu)罐冷(leng)凝液全(quan)部(bu)由脫(tuo)(tuo)乙烷(wan)塔(ta)(ta)(ta)回流(liu)(liu)泵加壓(ya)(ya)打(da)回塔(ta)(ta)(ta)頂(ding)作回流(liu)(liu)，回流(liu)(liu)罐頂(ding)的(de)不凝氣可經壓(ya)(ya)控閥(fa)排入(ru)燃(ran)料氣管網或(huo)至催化裝(zhuang)置(zhi)的(de)吸(xi)收穩定系統以回收其中的(de)丙(bing)烯(xi)(xi)，達到增產(chan)丙(bing)烯(xi)(xi)的(de)目的(de)。

  丙(bing)烯(xi)(xi)(xi)精(jing)餾塔(ta)(ta)(ta)(ta)I底(di)由重(zhong)沸(fei)器提供熱量，塔(ta)(ta)(ta)(ta)底(di)丙(bing)烷餾分經冷卻器冷卻后(hou)自(zi)壓(ya)(ya)出裝(zhuang)置(zhi)。丙(bing)烯(xi)(xi)(xi)精(jing)餾塔(ta)(ta)(ta)(ta)I的(de)(de)塔(ta)(ta)(ta)(ta)頂(ding)氣相(xiang)(xiang)自(zi)壓(ya)(ya)進(jin)入丙(bing)烯(xi)(xi)(xi)精(jing)餾塔(ta)(ta)(ta)(ta)II的(de)(de)下部(bu)，作為(wei)丙(bing)烯(xi)(xi)(xi)精(jing)餾塔(ta)(ta)(ta)(ta)II的(de)(de)氣相(xiang)(xiang)內回(hui)流(liu)(liu)，而丙(bing)烯(xi)(xi)(xi)精(jing)餾塔(ta)(ta)(ta)(ta)II的(de)(de)塔(ta)(ta)(ta)(ta)底(di)液相(xiang)(xiang)經過泵加壓(ya)(ya)后(hou)，作為(wei)丙(bing)烯(xi)(xi)(xi)精(jing)餾塔(ta)(ta)(ta)(ta)I的(de)(de)塔(ta)(ta)(ta)(ta)頂(ding)液相(xiang)(xiang)內回(hui)流(liu)(liu)。丙(bing)烯(xi)(xi)(xi)精(jing)餾塔(ta)(ta)(ta)(ta)II的(de)(de)塔(ta)(ta)(ta)(ta)頂(ding)氣相(xiang)(xiang)經冷凝(ning)冷卻后(hou)自(zi)流(liu)(liu)進(jin)入精(jing)丙(bing)烯(xi)(xi)(xi)塔(ta)(ta)(ta)(ta)頂(ding)回(hui)流(liu)(liu)罐，冷凝(ning)液經丙(bing)烯(xi)(xi)(xi)塔(ta)(ta)(ta)(ta)回(hui)流(liu)(liu)泵加壓(ya)(ya)，一部(bu)分作為(wei)塔(ta)(ta)(ta)(ta)頂(ding)回(hui)流(liu)(liu)，另一部(bu)分作為(wei)精(jing)丙(bing)烯(xi)(xi)(xi)產品經過冷卻器冷卻后(hou)送(song)出裝(zhuang)置(zhi)。

  碳四(si)(si)塔(ta)(ta)底(di)(di)熱(re)量由重(zhong)沸器提供，塔(ta)(ta)底(di)(di)重(zhong)C4以上(shang)餾分(fen)（主要為丁(ding)烯(xi)-2和正丁(ding)烷）自壓至碳五塔(ta)(ta)。塔(ta)(ta)頂分(fen)出的氣相輕C4餾分(fen)（主要為異丁(ding)烷、異丁(ding)烯(xi)、丁(ding)烯(xi)-1），經碳四(si)(si)塔(ta)(ta)頂冷(leng)(leng)凝冷(leng)(leng)卻器后(hou)進入(ru)碳四(si)(si)塔(ta)(ta)回(hui)(hui)流罐(guan)，回(hui)(hui)流罐(guan)冷(leng)(leng)凝液一(yi)(yi)部分(fen)經回(hui)(hui)流泵加壓后(hou)作(zuo)為塔(ta)(ta)頂回(hui)(hui)流，另一(yi)(yi)部分(fen)經冷(leng)(leng)卻器冷(leng)(leng)卻后(hou)自壓出裝置。

  碳(tan)五(wu)塔(ta)(ta)(ta)底(di)(di)熱量由(you)重(zhong)沸器提供，塔(ta)(ta)(ta)底(di)(di)C5餾(liu)(liu)分自壓出裝(zhuang)(zhuang)置。塔(ta)(ta)(ta)頂分出的(de)氣(qi)相重(zhong)餾(liu)(liu)分經(jing)碳(tan)五(wu)塔(ta)(ta)(ta)頂冷(leng)凝冷(leng)卻(que)(que)器后(hou)進入碳(tan)五(wu)塔(ta)(ta)(ta)回流(liu)(liu)罐(guan)，回流(liu)(liu)罐(guan)冷(leng)凝液一部(bu)分經(jing)回流(liu)(liu)泵(beng)加壓后(hou)作為塔(ta)(ta)(ta)頂回流(liu)(liu)，另一部(bu)分重(zhong)C，餾(liu)(liu)分經(jing)過冷(leng)卻(que)(que)器冷(leng)卻(que)(que)后(hou)送出裝(zhuang)(zhuang)置。

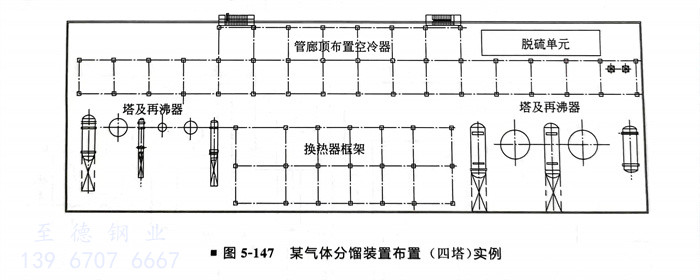

2. 某氣(qi)體分餾裝置布置實(shi)例（圖5-147）
