瀝青溶液換熱器中有一個材質為Q345（16Mn）鋼鍛件法蘭，要與壁厚為26mm的06Cr18Ni11Ti 不銹鋼管筒體焊接，該焊接為異種金屬的焊接。

1. 焊接方案的(de)制定

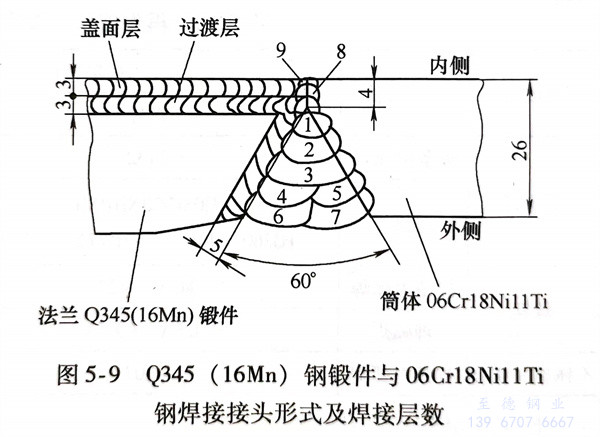

  在鍛件內(nei)側與(yu)(yu)待焊坡口(kou)處(chu)堆焊過渡層，然(ran)后與(yu)(yu)筒節(jie)成為(wei)同質材料的焊接，焊接接頭形式與(yu)(yu)坡口(kou)尺寸(cun)如圖5-9所示。

2. 焊(han)接方法(fa)的選擇

  鍛(duan)件(jian)內側用(yong)焊(han)(han)條電(dian)弧(hu)焊(han)(han)施焊(han)(han)，鍛(duan)件(jian)與筒體(ti)焊(han)(han)接采用(yong)埋弧(hu)焊(han)(han)＋焊(han)(han)條電(dian)弧(hu)焊(han)(han)。

3. 內側過渡(du)層堆焊

  法蘭盤內(nei)側堆(dui)焊過渡層并延伸(shen)至坡口內(nei)側。堆(dui)焊前用丙(bing)酮仔細清理(li)坡口內(nei)側的油污(wu)等雜物(wu)，并用氧(yang)炔焰進行(xing)烘烤(kao)，以防止堆(dui)焊時產生裂紋和氣孔(kong)。

堆焊(han)時采用(yong)小的(de)焊(han)接電流，多層多道焊(han)。焊(han)接方法、焊(han)條類型及焊(han)接參數見表5-17。

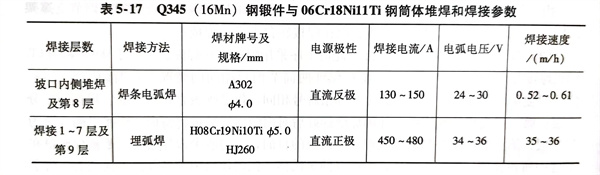

  表5-17 Q345（16Mn）鋼鍛件與06Cr18Ni11Ti 不銹(xiu)鋼管筒(tong)體(ti)堆焊和焊接參數

  堆焊(han)(han)(han)時(shi)，每(mei)道(dao)焊(han)(han)(han)縫(feng)(feng)結束(shu)后要及時(shi)清除熔渣，以防止產生(sheng)夾渣等缺陷。焊(han)(han)(han)接(jie)時(shi)要分(fen)區域進行對稱焊(han)(han)(han)，每(mei)道(dao)相(xiang)鄰焊(han)(han)(han)縫(feng)(feng)要重疊1/2，每(mei)道(dao)焊(han)(han)(han)縫(feng)(feng)冷(leng)卻至100℃以下，再焊(han)(han)(han)下一(yi)道(dao)焊(han)(han)(han)縫(feng)(feng)，以減少焊(han)(han)(han)接(jie)接(jie)頭在高溫停留時(shi)間，來提高焊(han)(han)(han)接(jie)接(jie)頭耐蝕性(xing)。

  每層堆焊后要進行100％著色滲透檢(jian)測，在焊縫(feng)(feng)外表面沒(mei)有缺陷的(de)情況下再堆焊下一層焊縫(feng)(feng)，堆焊厚(hou)度為7mm。

  堆焊(han)過渡層后進行機(ji)械(xie)加(jia)工，使(shi)坡口面光潔，便于埋弧焊(han)。

4. Q345（16Mn）鋼鍛(duan)件(jian)與06Cr18Nil1Ti 不銹鋼管筒體對接(jie)焊

  焊接(jie)(jie)(jie)要嚴格(ge)控制焊接(jie)(jie)(jie)熱輸入，特別是用小的焊接(jie)(jie)(jie)電流和快的焊接(jie)(jie)(jie)速度來將(jiang)熔合比控制在(zai)最小值。

  裝配時，要(yao)求對接(jie)接(jie)頭處不(bu)留(liu)任何(he)間(jian)隙，最大裝配間(jian)隙不(bu)能超(chao)過1.0mm。正面第(di)一層焊(han)(han)縫用埋弧焊(han)(han)完成，為了防止焊(han)(han)穿，要(yao)在(zai)焊(han)(han)縫背(bei)面鋪(pu)設焊(han)(han)劑層。各(ge)層焊(han)(han)接(jie)參數及焊(han)(han)材的選用見表5-17。

  正面(mian)焊(han)(han)(han)(han)(han)縫(feng)全部焊(han)(han)(han)(han)(han)接完(wan)畢，背面(mian)用(yong)碳(tan)弧(hu)氣刨(bao)清根，徹底(di)打磨滲碳(tan)層后(hou)，進行(xing)背面(mian)第(di)八層焊(han)(han)(han)(han)(han)縫(feng)焊(han)(han)(han)(han)(han)接，采用(yong)焊(han)(han)(han)(han)(han)條電弧(hu)焊(han)(han)(han)(han)(han)施焊(han)(han)(han)(han)(han)，其(qi)焊(han)(han)(han)(han)(han)接參數(shu)與內(nei)側過渡(du)層堆焊(han)(han)(han)(han)(han)相同。蓋面(mian)焊(han)(han)(han)(han)(han)第(di)九層仍(reng)采用(yong)埋弧(hu)焊(han)(han)(han)(han)(han)，其(qi)焊(han)(han)(han)(han)(han)接參數(shu)同正面(mian)焊(han)(han)(han)(han)(han)縫(feng)。

  焊后外觀檢(jian)查(cha)同(tong)內(nei)側過渡層堆焊。焊接接頭內部質量(liang)經(jing)X光射(she)線檢測后應滿足設計圖(tu)樣的技術(shu)規定。
