1. 焊接接頭(tou)形式(shi)和坡口(kou)的(de)選擇

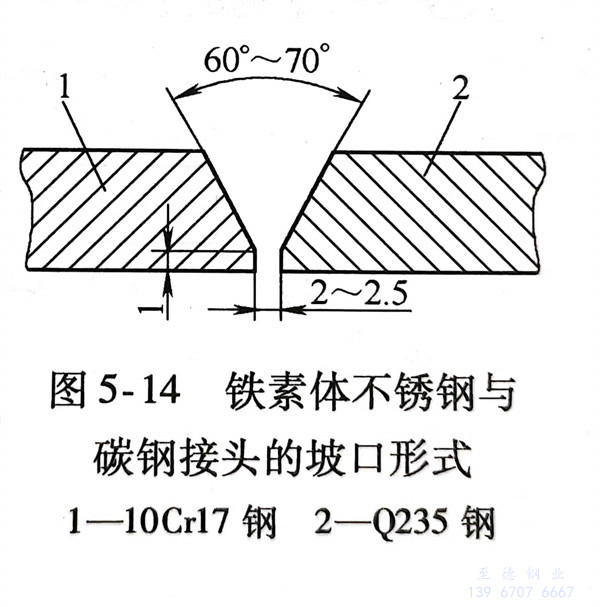

  這兩種鋼焊接結構的焊接接頭盡量采用對接接頭焊縫形式，避免采用T形接頭。通常采用V形坡口，其坡口尺寸如圖5-14所示。由于鐵素體型不銹鋼液體金屬的流動性比奧氏體型(xing)不(bu)銹鋼(gang)差，為了保證充分焊透，坡口間隙要大一些，通常為2～2.5mm。

2. 焊接方(fang)法的選擇

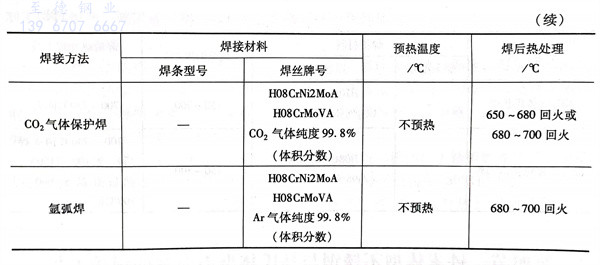

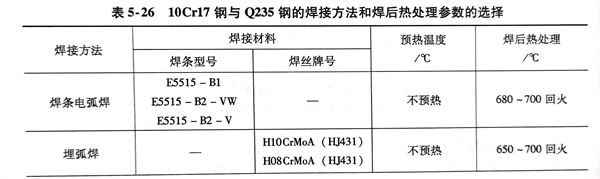

  這兩種鋼的焊接方法可采用焊條電弧焊、埋弧焊、CO₂氣體保護焊和氬弧焊等，其焊接材料、焊前預熱和焊后熱處理參數的選擇，見表5-26。

3. 焊接工(gong)藝

  鐵素體型不銹鋼與碳鋼焊接時，為了(le)防(fang)止(zhi)鐵素體型不銹鋼焊縫一側晶粒(li)粗(cu)大，產生(sheng)脆化和裂紋，在焊接工藝上應采取下列措(cuo)施(shi)：

    a. 選用小(xiao)的(de)熱輸入，小(xiao)的(de)焊(han)(han)接電流，在保證焊(han)(han)接接頭質量的(de)前(qian)提下用較快的(de)焊(han)(han)接速度(du)。

    b. 采用短弧(hu)(hu)焊，電弧(hu)(hu)稍傾向碳鋼母材(cai)金(jin)屬(shu)側(ce)，使(shi)兩母材(cai)金(jin)屬(shu)受熱均(jun)勻一致。

    c. 多層(ceng)(ceng)焊(han)，待前一層(ceng)(ceng)焊(han)縫冷卻到(dao)室(shi)溫后再焊(han)下(xia)一道焊(han)縫。

    d. 焊后進行緩冷(leng)。
