①. 此處(chu)的高點(dian)排(pai)氣及低(di)點(dian)排(pai)液是(shi)指在PID圖上可(ke)以不表示(shi)的。高點(dian)排(pai)氣用于(yu)水壓(ya)試(shi)驗及液體(ti)管道(dao)的排(pai)氣，低(di)點(dian)排(pai)液用于(yu)水壓(ya)試(shi)驗及停車排(pai)凈等(deng)。PID圖上所(suo)表示(shi)的排(pai)氣和排(pai)液應按流程要求，并遵循(xun)有關規定進行設計。
②. 不銹鋼管(guan)道的高點與低點均應分別備有排氣口與排液口，并位于容易接近的地方。如該處（相同高度）有其他接口可利用時，可不另設排氣口或排液口。除管廊上的管道外，對于公稱直徑小于或等于25mm的管道可省去排氣口。對于蒸汽伴熱管迂回時出現的低點處，可不設排液口。
③. 高點排(pai)氣(qi)管的(de)公稱直(zhi)徑(jing)最(zui)小應為(wei)15mm；低(di)點排(pai)液(ye)(ye)管的(de)公稱直(zhi)徑(jing)最(zui)小應為(wei)20mm。當主(zhu)管公稱直(zhi)徑(jing)為(wei)15mm時，可采用等(deng)(deng)(deng)(deng)徑(jing)的(de)排(pai)液(ye)(ye)口。SH3012規(gui)定了(le)放氣(qi)口、排(pai)液(ye)(ye)口的(de)最(zui)小公稱直(zhi)徑(jing)，對(dui)(dui)于(yu)小于(yu)或(huo)等(deng)(deng)(deng)(deng)于(yu)DN25的(de)為(wei)15mm，對(dui)(dui)于(yu)DN40～150的(de)為(wei)20mm，對(dui)(dui)于(yu)DN200～350的(de)為(wei)25mm，對(dui)(dui)于(yu)大(da)于(yu)或(huo)等(deng)(deng)(deng)(deng)于(yu)DN400的(de)為(wei)40mm。高黏度介質管道排(pai)液(ye)(ye)口大(da)于(yu)或(huo)等(deng)(deng)(deng)(deng)于(yu)DN25。
④. 氣(qi)體管(guan)(guan)道的(de)高點排(pai)氣(qi)口(kou)可不設閥門，接管(guan)(guan)口(kou)應采用(yong)法(fa)蘭(lan)蓋(gai)或(huo)管(guan)(guan)帽(mao)等加以封閉。
⑤. 所有排液口(kou)最低點與地面或平臺的距離(li)不宜小于150mm。
⑥. 飽(bao)和蒸汽管道(dao)的(de)低點(dian)應設(she)集液包及蒸汽疏水閥組。
⑦. 對于(yu)全廠性(xing)的工藝、凝結水和水管(guan)道，在(zai)歷年(nian)最冷月月平均溫(wen)度的平均值高(gao)于(yu)0℃的地(di)區，應少設低點排液(ye)(ye)，低于(yu)或(huo)等(deng)于(yu)0℃的地(di)區，應在(zai)適當位置(zhi)設低點排液(ye)(ye)。
⑧. 氫氣(qi)管道上不宜設置(zhi)高(gao)點(dian)排(pai)氣(qi)和低點(dian)排(pai)液。
⑨. 蒸(zheng)(zheng)汽(qi)主管(guan)（干管(guan)）的排液(ye)設(she)施(shi)應包(bao)括撲集管(guan)、切(qie)斷閥和(he)疏水(shui)閥（具(ju)體可見本書“蒸(zheng)(zheng)汽(qi)管(guan)道集液(ye)包(bao)”所述）。
⑩. 公用工程管道的末端(duan)應設置(zhi)低點排液(ye)口，以利(li)排液(ye)和吹掃(sao)。
?. 凡向大(da)氣排放的排氣管道，應設置低點排液口，如圖6-4所示。
?. 輸送催(cui)化劑或高黏(nian)度的物料（如焦油、瀝青、重質(zhi)燃料油等）管(guan)道排(pai)氣、排(pai)液口的直徑應不小(xiao)于DN25。

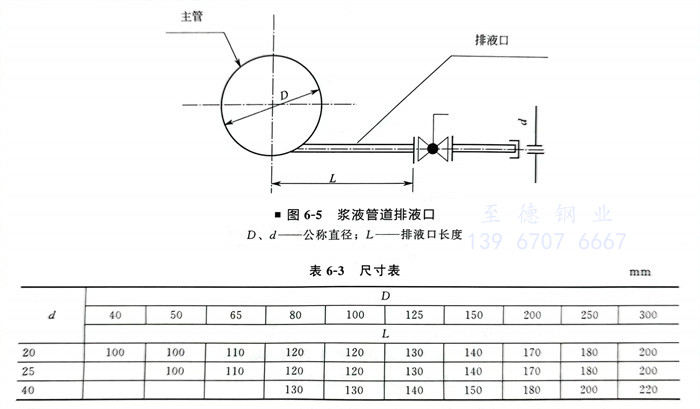

?. 漿液管道不宜設置排(pai)氣和排(pai)液口，如需(xu)要設置排(pai)液口時(shi)其(qi)型式和尺寸見圖6-5和表6-3所(suo)示(shi)。
?. 輸送固體或漿料管道的排氣、排液管的切斷閥宜選用球閥或旋塞閥(fa)。
?. 管(guan)道上排氣、排液口設置的閥門應靠近(jin)主管(guan)。
?. 振動管道上直徑小于DN40密閉放空、放凈管根部接口處應采取加強措施。
?. 輸送(song)液(ye)態(tai)丁烷和更(geng)輕的液(ye)化(hua)烴類管(guan)道上的排(pai)氣、排(pai)液(ye)管(guan)的切(qie)斷(duan)閥(fa)應設雙閥(fa)。
?. 放氣(qi)或(huo)排(pai)(pai)液(ye)管(guan)(guan)(guan)上的(de)切(qie)斷(duan)閥(fa)(fa)，宜(yi)用(yong)閘閥(fa)(fa)，閥(fa)(fa)后(hou)可(ke)(ke)接帶管(guan)(guan)(guan)帽短(duan)管(guan)(guan)(guan)；對于高壓、極(ji)度及高度危(wei)害介質(zhi)的(de)管(guan)(guan)(guan)道應(ying)(ying)設雙閥(fa)(fa)。當設置(zhi)單閥(fa)(fa)時(shi)，應(ying)(ying)加(jia)盲板或(huo)法蘭(lan)蓋；連(lian)續操作的(de)可(ke)(ke)燃氣(qi)體(ti)(ti)管(guan)(guan)(guan)道低(di)點的(de)排(pai)(pai)液(ye)閥(fa)(fa)，應(ying)(ying)為雙閥(fa)(fa)。排(pai)(pai)出的(de)液(ye)體(ti)(ti)應(ying)(ying)排(pai)(pai)放至密閉系統：僅在(zai)(zai)開(kai)停工時(shi)使用(yong)的(de)排(pai)(pai)液(ye)閥(fa)(fa)，可(ke)(ke)設一道閥(fa)(fa)門并加(jia)螺紋堵頭、管(guan)(guan)(guan)帽、盲板或(huo)法蘭(lan)蓋。可(ke)(ke)燃液(ye)體(ti)(ti)管(guan)(guan)(guan)道以(yi)及大(da)于2.5MP。蒸汽管(guan)(guan)(guan)道上排(pai)(pai)液(ye)管(guan)(guan)(guan)裝一個切(qie)斷(duan)閥(fa)(fa)時(shi)，應(ying)(ying)在(zai)(zai)端頭加(jia)管(guan)(guan)(guan)帽（管(guan)(guan)(guan)堵）盲板或(huo)法蘭(lan)蓋。
?. 容器設備上的排氣管(guan)除(chu)作為進出(chu)料呼吸用(yong)外，應設置切斷(duan)閥，閥門宜直接與設備管(guan)口(kou)相接。當只安裝一個切斷(duan)閥時(shi)其端部(bu)應設置絲堵(du)、管(guan)帽或盲法蘭密封(feng)。
?. 允許向(xiang)大氣(qi)排(pai)放的(de)(de)介質排(pai)氣(qi)管端部的(de)(de)高度應符(fu)合本書“管道布置(zhi)設計的(de)(de)一(yi)般要(yao)求”中“32大氣(qi)排(pai)放的(de)(de)相(xiang)關規定(ding)”。
21. 為保證閥門檢修、絲堵(du)、管(guan)帽及法蘭拆卸、軟(ruan)管(guan)連接，管(guan)道上低點排液管(guan)管(guan)端(duan)距地面(mian)或樓板面(mian)的凈距不得小于100mm。
22. 接地漏(lou)或開(kai)口(kou)(kou)罐(guan)(guan)的放凈(jing)管(guan)管(guan)口(kou)(kou)應高(gao)出地漏(lou)或罐(guan)(guan)口(kou)(kou)大(da)于或等于50mm。
23. 管(guan)道布置呈U形II形時，其水平(ping)或(huo)垂(chui)直管(guan)道上的(de)排(pai)氣(qi)、排(pai)液口安裝位置盡量(liang)設置在物料流向的(de)下游端部。

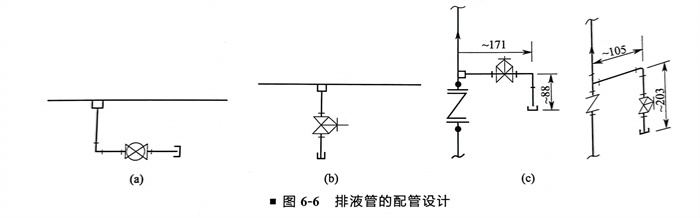

24. 對易自聚、易凍結、易凝(ning)固、含固體介質的(de)管道(dao)上的(de)排液管不應配成如(ru)圖6-6（a）所示(shi)的(de)彎管形(xing)式(shi)。一(yi)般應采用圖6-6（b）的(de)形(xing)式(shi)。圖6-6（c）右側的(de)排凈閥門放置(zhi)不合理，閥門上側易積液。
25. 排(pai)氣、排(pai)液管(guan)端部(bu)連接形式。
a. 當采用管螺紋管件連接時(shi)，排氣、排液閥出口處加絲堵密封。
b. 當采用(yong)承(cheng)插(cha)焊接型(xing)管件連接時，排(pai)(pai)氣(qi)、排(pai)(pai)液閥出(chu)口處加(jia)螺(luo)紋(wen)管帽密封(feng)。如(ru)排(pai)(pai)氣(qi)、排(pai)(pai)液閥為(wei)法蘭(lan)(lan)連接時，可(ke)采用(yong)盲法蘭(lan)(lan)密封(feng)，亦可(ke)采用(yong)螺(luo)紋(wen)法蘭(lan)(lan)加(jia)絲堵。
c. 當(dang)采(cai)用定(ding)型管件(jian)連接時，管端部加(jia)盲板法蘭，需要時可采(cai)用螺紋法蘭加(jia)絲(si)堵。
26. 排(pai)氣和排(pai)液型式分為兩類，一類為帶(dai)(dai)閥門型，另一類為不(bu)帶(dai)(dai)閥門型。不(bu)帶(dai)(dai)閥門的(de)排(pai)氣和排(pai)液不(bu)宜采用。
各(ge)種類型的(de)排氣、排液配管的(de)選(xuan)(xuan)用(yong)應根(gen)據(ju)工程管道等級規定選(xuan)(xuan)用(yong)。

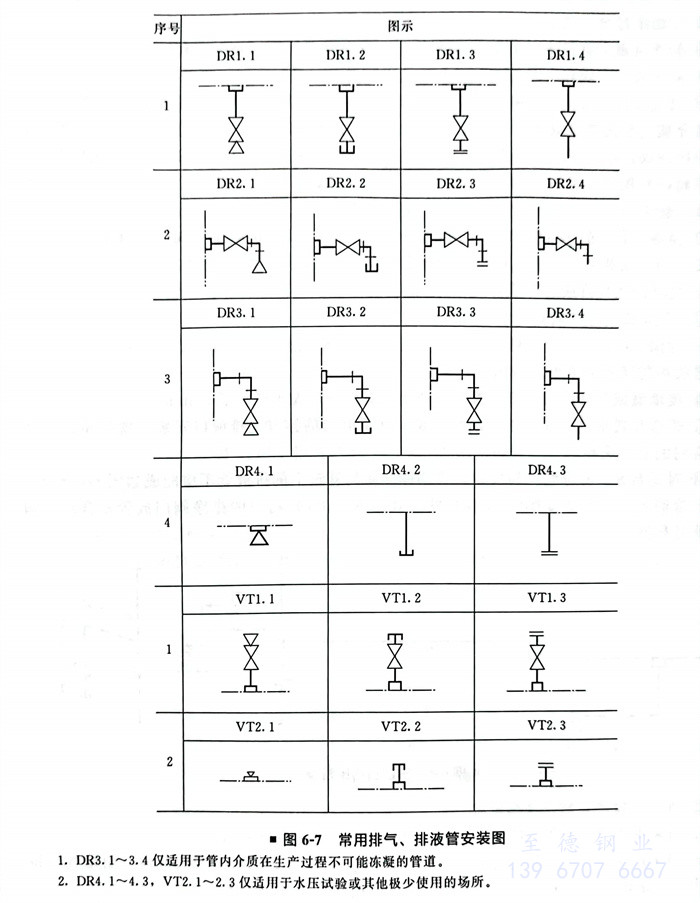

其中螺紋連接(jie)主(zhu)(zhu)要(yao)(yao)用(yong)(yong)(yong)于低壓公用(yong)(yong)(yong)工(gong)程管道(dao)上的(de)排(pai)(pai)(pai)氣(qi)(qi)(qi)和(he)排(pai)(pai)(pai)液。承(cheng)插焊(han)連接(jie)主(zhu)(zhu)要(yao)(yao)用(yong)(yong)(yong)于碳鋼或低合(he)(he)金(jin)鋼的(de)工(gong)藝管道(dao)或壓力較(jiao)(jiao)高(gao)的(de)公用(yong)(yong)(yong)工(gong)程管道(dao)上。法蘭連接(jie)主(zhu)(zhu)要(yao)(yao)用(yong)(yong)(yong)于不銹鋼等合(he)(he)金(jin)鋼工(gong)藝管道(dao)上。設(she)備上的(de)排(pai)(pai)(pai)氣(qi)(qi)(qi)類型較(jiao)(jiao)多。圖(tu)6-7所示為常用(yong)(yong)(yong)排(pai)(pai)(pai)氣(qi)(qi)(qi)、排(pai)(pai)(pai)液管安(an)裝圖(tu)（含工(gong)藝要(yao)(yao)求排(pai)(pai)(pai)氣(qi)(qi)(qi)和(he)排(pai)(pai)(pai)凈）。
