管道配管隔熱層材(cai)料的選用主(zhu)要遵循(xun)以下幾點要求：
一、導熱系數的要求(qiu)
（1）保(bao)溫(wen)(wen)材料在平均溫(wen)(wen)度為70℃時(shi)，其導熱系(xi)數不(bu)得大于0.080W.080W/(m·K)。
（2）用于(yu)保冷(leng)的泡(pao)沫塑料及其(qi)制品在(zai)平均溫度為25℃時的導熱系數(shu)不應大于(yu)0.044W／（m·K）。與GB 50264、SH／T3010、GB／T 4272等規范是一致的。
（3）泡(pao)沫橡塑制品在平均溫度為0℃時的導熱系數不應大于0.036W/(m·K)。
（4）I類(lei)(lei)泡(pao)(pao)沫玻璃(li)制(zhi)品在(zai)(zai)平均溫(wen)度為25℃時的導熱(re)系(xi)數不應大(da)于0.045W/(m·K),類(lei)(lei)泡(pao)(pao)沫玻璃(li)制(zhi)品在(zai)(zai)平均溫(wen)度為25℃時的導熱(re)系(xi)數不應大(da)于0.064.064W/(m·K)。
二(er)、隔熱(re)材(cai)料密度、硬度和(he)pH值的要求
硬(ying)質保溫材(cai)料(liao)的(de)密度(du)不(bu)應大(da)于300kg／m3，保冷材(cai)料(liao)制品的(de)密度(du)不(bu)應大(da)于200kg／m3，半硬(ying)質、軟質保溫材(cai)料(liao)制品密度(du)不(bu)應大(da)于200kg／m3。
硬質保溫材(cai)料的(de)(de)抗壓強度(du)不應(ying)小(xiao)于(yu)0.4MPa，硬質保冷(leng)材(cai)料的(de)(de)抗壓強度(du)不應(ying)小(xiao)于(yu)0.15MPa。隔(ge)熱材(cai)料制品的(de)(de)pH值(zhi)不應(ying)小(xiao)于(yu)7。
三、隔熱材料應符合的標(biao)準
用于與(yu)奧氏體(ti)不(bu)銹鋼表面接(jie)觸的(de)(de)隔(ge)熱材(cai)料應符(fu)合GB／T 50185《工業設備及管(guan)(guan)道絕熱工程施工驗收規范》有(you)關氯(lv)離子含量(liang)的(de)(de)規定。硬質隔(ge)熱材(cai)料不(bu)宜用于有(you)振動的(de)(de)管(guan)(guan)道。
四(si)、隔熱(re)材料其他(ta)性能要求(qiu)
（1）隔熱材料(liao)制品應具有安全使(shi)用(yong)溫度(du)和燃燒性(xing)(xing)能（不燃性(xing)(xing)、難燃性(xing)(xing)、可(ke)燃性(xing)(xing)）資料(liao)。
（2）隔熱材(cai)料(liao)制(zhi)品(pin)應具備防(fang)潮性(xing)能（吸水性(xing)、吸濕性(xing)、防(fang)水性(xing)）資料(liao)。保溫材(cai)料(liao)含(han)(han)水不(bu)得大于7.5％（質量），保冷(leng)材(cai)料(liao)的含(han)(han)水率不(bu)得大于1％（質量）。
（3）隔熱材料制品應具(ju)有抗大氣腐(fu)蝕(shi)性(xing)(xing)、化(hua)學穩(wen)定性(xing)(xing)、熱穩(wen)定性(xing)(xing)、渣球含量(liang)、纖維(wei)直徑(jing)等測試報告。
（4）設(she)(she)備(bei)和管(guan)道的(de)保(bao)溫(wen)(wen)結構應由非燃(ran)燒材(cai)(cai)料組成；保(bao)冷(leng)結構可(ke)由阻燃(ran)材(cai)(cai)料組成，阻燃(ran)性保(bao)冷(leng)材(cai)(cai)料制品(pin)的(de)氧指數不應小于(yu)30。設(she)(she)備(bei)和管(guan)道的(de)隔熱層除必須采用(yong)填充式(shi)結構外，宜選用(yong)隔熱材(cai)(cai)料制品(pin)；保(bao)溫(wen)(wen)材(cai)(cai)料制品(pin)的(de)最高安全使用(yong)溫(wen)(wen)度(du)(du)應高于(yu)設(she)(she)備(bei)和管(guan)道的(de)設(she)(she)計(ji)溫(wen)(wen)度(du)(du)；保(bao)冷(leng)材(cai)(cai)料制品(pin)的(de)允許使用(yong)溫(wen)(wen)度(du)(du)應低(di)于(yu)設(she)(she)備(bei)和管(guan)道的(de)設(she)(she)計(ji)溫(wen)(wen)度(du)(du)。
絕(jue)熱層材料按照被絕(jue)熱的(de)工藝設(she)備和管道外表面溫度不同，其燃燒性(xing)能應(ying)符(fu)合現行國家(jia)標準GB 8624《建(jian)筑(zhu)材料燃燒性(xing)能分級方法(fa)》規定的(de)燃燒等級，并應(ying)符(fu)合下(xia)列(lie)規定：
①. 被絕熱的設備與管(guan)道外表面溫度T。大于(yu)100℃時，絕熱層材(cai)料應(ying)符合不燃類A級材(cai)料性能要求。
②. 被絕(jue)(jue)熱的(de)設備與管道外(wai)表(biao)面溫(wen)度T。小于或等于100℃時，絕(jue)(jue)熱層材料(liao)不得低于難(nan)燃類B1級(ji)材料(liao)的(de)性(xing)能要求。
③. 被絕(jue)熱的(de)設備(bei)與管道外表(biao)面溫度T。≤50℃時，有(you)保護層(ceng)的(de)泡(pao)沫塑料(liao)類(lei)絕(jue)熱層(ceng)材(cai)(cai)料(liao)不得(de)低于一般可(ke)燃性(xing)(xing)B2級材(cai)(cai)料(liao)的(de)性(xing)(xing)能(neng)要求。
（5）隔熱(re)(re)材(cai)料的防水率應大于(yu)或(huo)等于(yu)95％；軟質隔熱(re)(re)材(cai)料制品的回彈率應大于(yu)或(huo)等于(yu)90％。
（6）對硬質材料必須提供線膨脹或收縮(suo)率(lv)數據。
（7）隔熱(re)(re)(re)(re)材(cai)料應(ying)是隔熱(re)(re)(re)(re)性能好，并有明確的(de)導熱(re)(re)(re)(re)系(xi)數方程(cheng)式或(huo)隨溫度變(bian)化(hua)的(de)導熱(re)(re)(re)(re)系(xi)數圖表。進(jin)行絕熱(re)(re)(re)(re)計算時(shi)可采用GB 50264《工(gong)業設備及管道(dao)絕熱(re)(re)(re)(re)工(gong)程(cheng)設計規(gui)范》中附錄(lu)A常用絕熱(re)(re)(re)(re)材(cai)料性能規(gui)定的(de)數據(ju)。
五(wu)、綜合選用
（1）有多(duo)種可供選擇的(de)隔熱(re)材料時，應首先選用導(dao)熱(re)系(xi)數小(xiao)(xiao)、密度小(xiao)(xiao)、強度相(xiang)對(dui)高、無腐蝕性(xing)、損耗小(xiao)(xiao)、價格低、運輸(shu)距離短、施工條件(jian)好的(de)制品。
（2）如不能同時滿(man)足，應(ying)優先(xian)選用(yong)密(mi)度小(xiao)、綜合經濟效益高(gao)的材料或制品。
（3）設備(bei)和管道表面溫度高(gao)于或(huo)等于450℃時，宜選用(yong)復合(he)隔熱(re)材料制(zhi)品。
（4）保(bao)冷應選用閉(bi)孔型的(de)材料(liao)制(zhi)品，不宜選用纖維質材料(liao)制(zhi)品。
（5）選(xuan)用(yong)纖(xian)維材(cai)料制品(pin)時，除管殼外，氈席類制品(pin)應由(you)玻璃布或鐵絲網縫制。
（6）不宜(yi)選用石棉(mian)材料(liao)及其制品。
（7）隔熱材料及其(qi)制(zhi)品在(zai)長(chang)期運行時，材料無變形、熔化(hua)、焦化(hua)、疏脆(cui)、松散、失強等現象(xiang)。
六(liu)、常用保溫材(cai)料的選(xuan)用

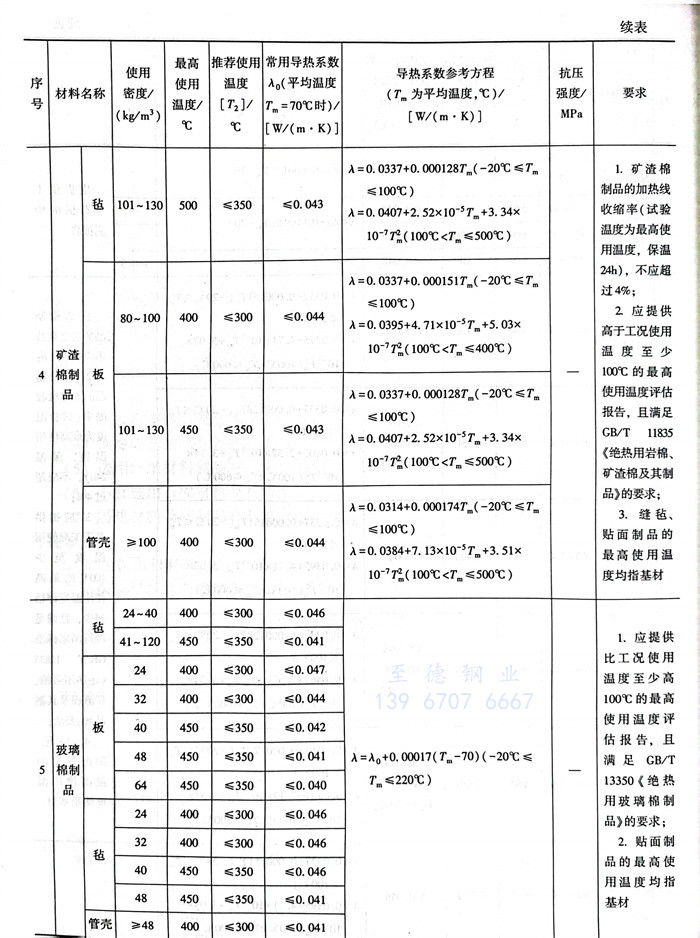

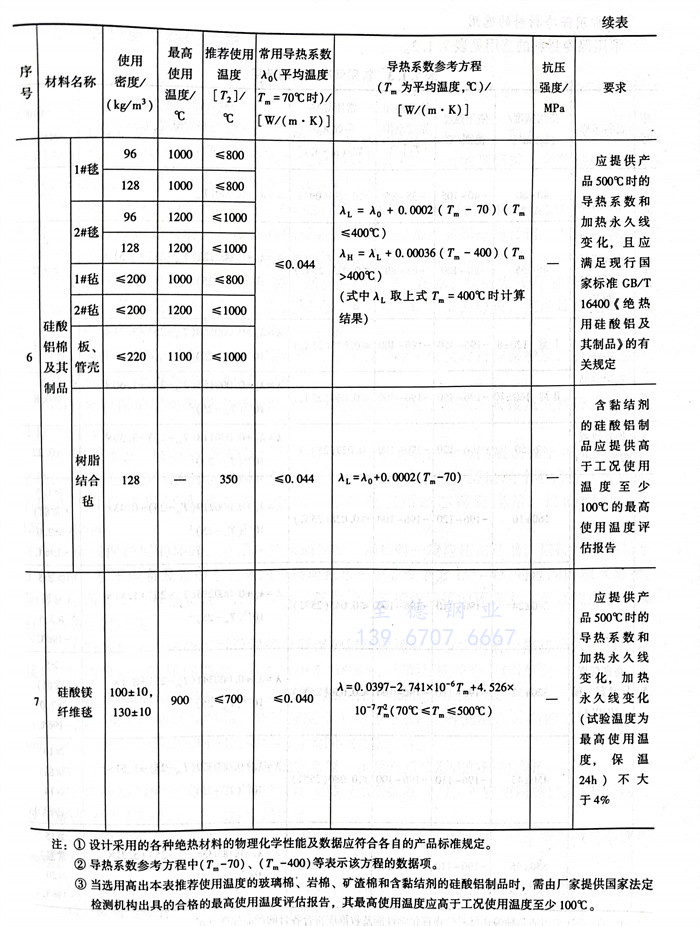

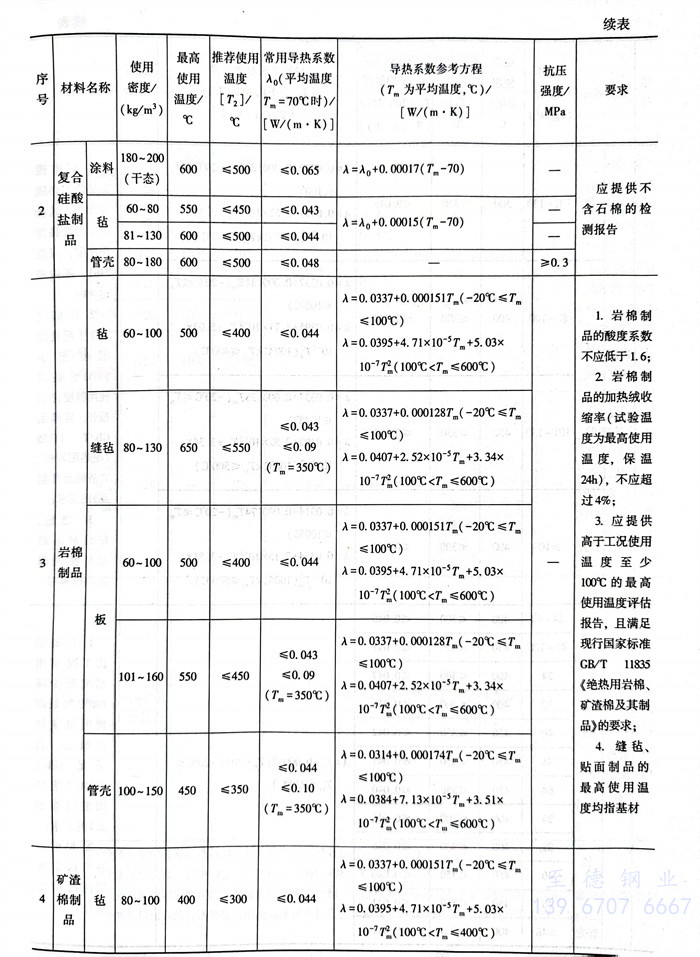

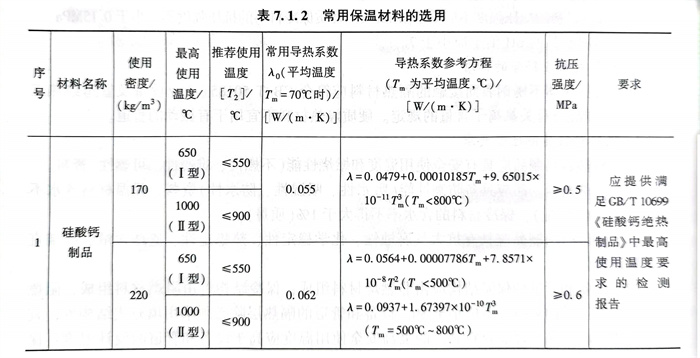

常用保溫材料(liao)的選用見表7.1.2。
