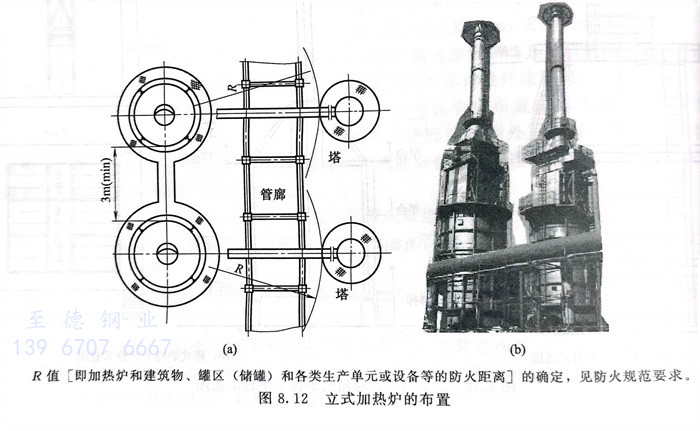

立式(shi)加熱爐(lu)的布置設(she)計(ji)見(jian)圖8.12。

 工程應用：加(jia)熱爐和汽(qi)包的布置設計(ji)

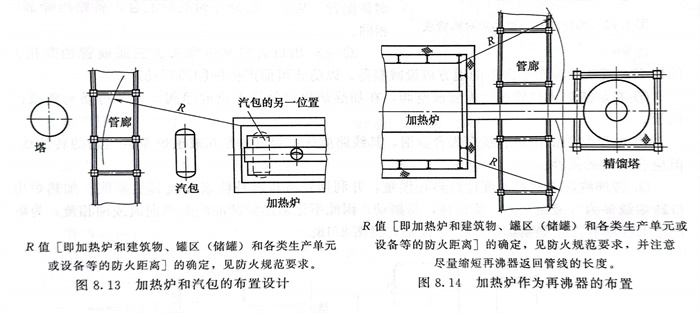

   當加(jia)熱(re)爐(lu)(lu)有輔助(zhu)設備(bei)如空氣預(yu)(yu)熱(re)器、鼓風機(ji)、引風機(ji)等(deng)時，輔助(zhu)設備(bei)的(de)(de)布置不(bu)應(ying)妨礙其本身和加(jia)熱(re)爐(lu)(lu)的(de)(de)檢修。燃料氣的(de)(de)分液罐等(deng)預(yu)(yu)處理設備(bei)要離爐(lu)(lu)子6m以上(shang)距(ju)離。對于設有蒸汽(qi)發生器的(de)(de)加(jia)熱(re)爐(lu)(lu)，汽(qi)包(bao)宜設置在加(jia)熱(re)爐(lu)(lu)頂部(bu)或鄰近(jin)的(de)(de)框架上(shang)，見圖8.13。汽(qi)包(bao)設備(bei)不(bu)含(han)油，故不(bu)受15m的(de)(de)限制。

 工程應用：加熱(re)爐(lu)作(zuo)為再沸(fei)器的布置(zhi)設計

 加熱爐(lu)作為(wei)再(zai)沸(fei)器(qi)的布置設(she)計見圖8.14。

  R值［即加熱爐和建筑物、罐區(qu)（儲罐）和各類(lei)生產單元或設(she)備等的防火(huo)距離］的確定，見防火(huo)規范要求。

  R值(zhi)［即加熱爐和(he)建筑物、罐區（儲(chu)罐）和(he)各類生產單元或設備(bei)等的(de)(de)防火(huo)距離(li)］的(de)(de)確(que)定，見防火(huo)規范要(yao)求，并注意(yi)盡量縮短再沸(fei)器返回管線的(de)(de)長度。
