工程應用(yong)：某(mou)臥(wo)式泵出口管(guan)道(dao)的配管(guan)設計(ji)

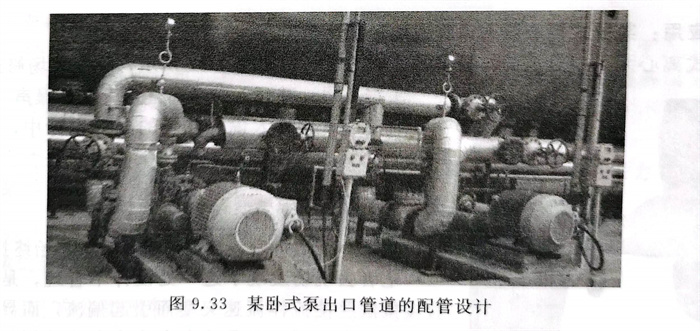

  某臥(wo)式泵出口管道的配管設計(ji)見圖9.33，出口管道統(tong)一布置在一側，閥門及儀(yi)表的高度適(shi)合操作(zuo)和維護。

工(gong)程應用：泵管(guan)道提高補償能力的(de)配管(guan)設計方案

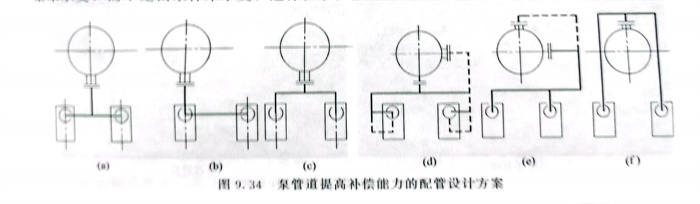

  泵管(guan)口必(bi)須根據制造(zao)廠提供的接口的允許推力(li)和(he)力(li)矩(ju)進行(xing)核算。如圖9.34所示(shi)，幾種接管(guan)方(fang)法(fa)，由(you)（a）～（f）隨著(zhu)管(guan)道長度(du)的增加(jia)，其補償(chang)能力(li)也增大，也就越(yue)適(shi)用(yong)于高溫場合。

  對(dui)于Y形泵(beng)，泵(beng)管(guan)口(kou)朝上，應(ying)在(zai)立(li)管(guan)或立(li)管(guan)彎頭(tou)處設(she)(she)置吊(diao)架，使管(guan)道的應(ying)力(li)(li)和重量(liang)由(you)支架來承受(shou)，而不是由(you)泵(beng)體來承受(shou)，這樣(yang)在(zai)泵(beng)檢修(xiu)時(shi)也不需另設(she)(she)管(guan)道的臨時(shi)支架進(jin)行(xing)吊(diao)運(yun)。施工時(shi)應(ying)特別注(zhu)意管(guan)中心(xin)線(xian)和接口(kou)中心(xin)線(xian)要對(dui)準，以減少應(ying)力(li)(li)。
