工程應用：鐵路槽車裝(zhuang)卸站(zhan)單側及雙側的配管設計

工程(cheng)應用：鐵路槽車(che)裝卸(xie)站單側(ce)及雙側(ce)的(de)配管設計

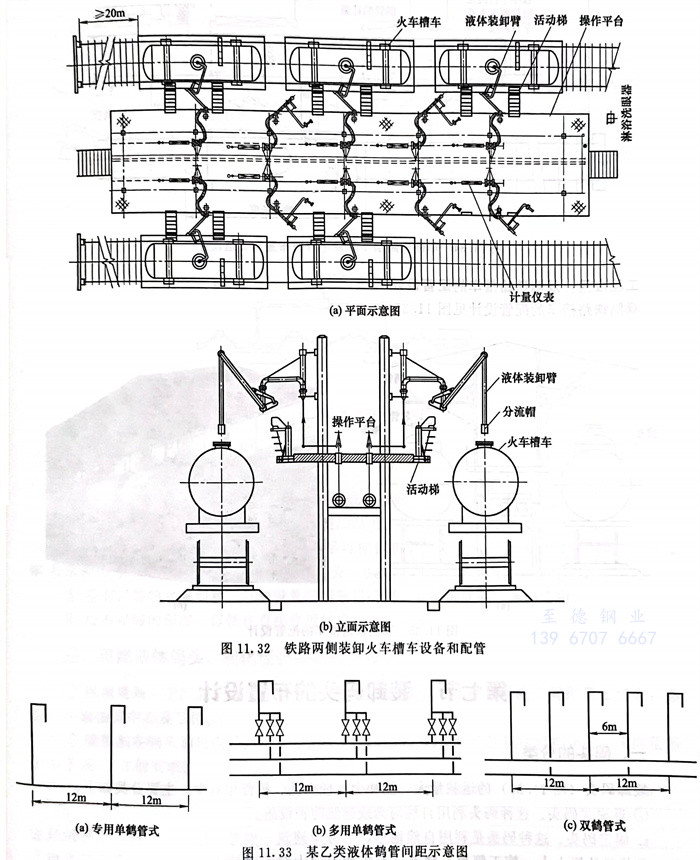

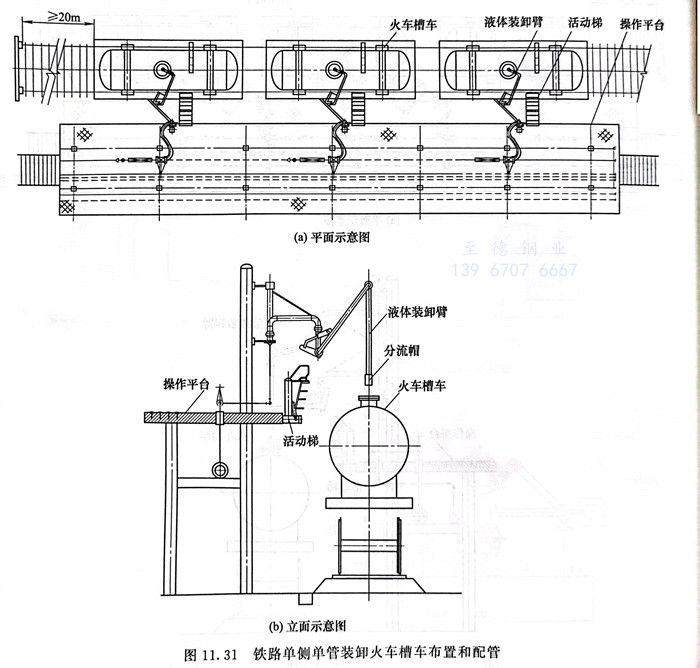

  鐵(tie)路(lu)單側雙管裝卸火車(che)槽車(che)布(bu)置(zhi)和(he)配(pei)管見圖11.30。鐵(tie)路(lu)單側單管裝卸火車(che)槽車(che)布(bu)置(zhi)和(he)配(pei)管見圖11.31。鐵(tie)路(lu)兩側裝卸火車(che)槽車(che)設備和(he)配(pei)管見圖11.32。

工程應(ying)用：鐵路槽車某乙類液體(ti)鶴管的設計

  大鶴(he)(he)管(guan)(guan)宜(yi)(yi)采用(yong)雙(shuang)側(ce)(ce)裝(zhuang)車(che)(che)，每(mei)側(ce)(ce)設置一個鶴(he)(he)管(guan)(guan)，當兩(liang)種(zhong)(zhong)物(wu)料(liao)同(tong)臺裝(zhuang)車(che)(che)時，可在一側(ce)(ce)設兩(liang)個鶴(he)(he)管(guan)(guan)。同(tong)時鶴(he)(he)管(guan)(guan)間應有(you)適當間距，使鶴(he)(he)管(guan)(guan)能正常(chang)工作。小鶴(he)(he)管(guan)(guan)宜(yi)(yi)采用(yong)雙(shuang)側(ce)(ce)裝(zhuang)車(che)(che)臺。每(mei)側(ce)(ce)的鶴(he)(he)管(guan)(guan)數(shu)宜(yi)(yi)為半列(lie)車(che)(che)的輛數(shu)，每(mei)個車(che)(che)位最多設兩(liang)種(zhong)(zhong)不同(tong)物(wu)料(liao)的鶴(he)(he)管(guan)(guan)，同(tong)時布置在同(tong)側(ce)(ce)。某乙類液體鶴(he)(he)管(guan)(guan)的一般(ban)間距示(shi)意圖見(jian)圖11.33。

工(gong)程應(ying)用：單側鐵路槽車的配管設計

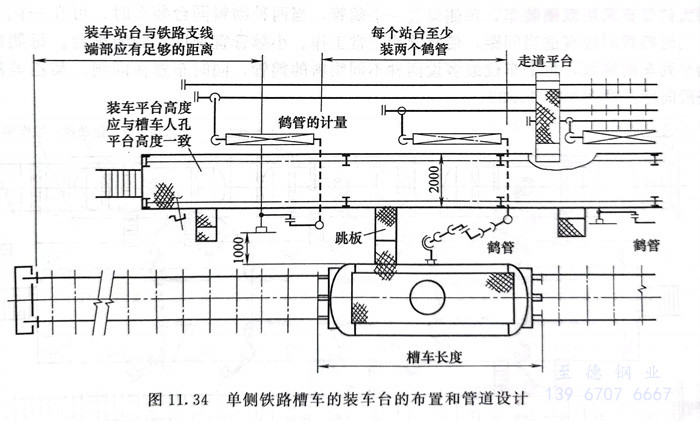

  單側(ce)鐵路槽車的配(pei)管設(she)計見(jian)圖11.34。

工程應用：雙側鐵(tie)路槽(cao)車的配管設計

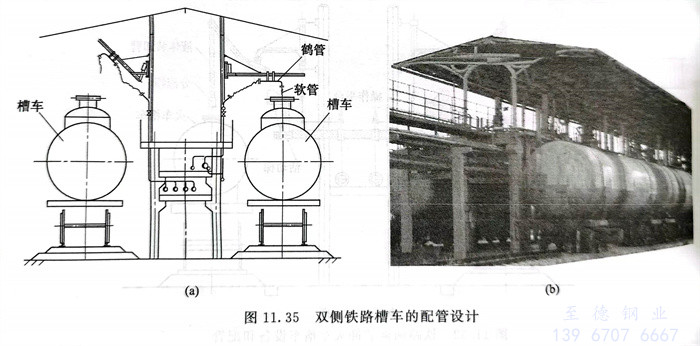

  雙側鐵路槽車的配管設計見(jian)圖11.35。
