工程應用：某(mou)球罐(guan)的(de)配管設計(ji)

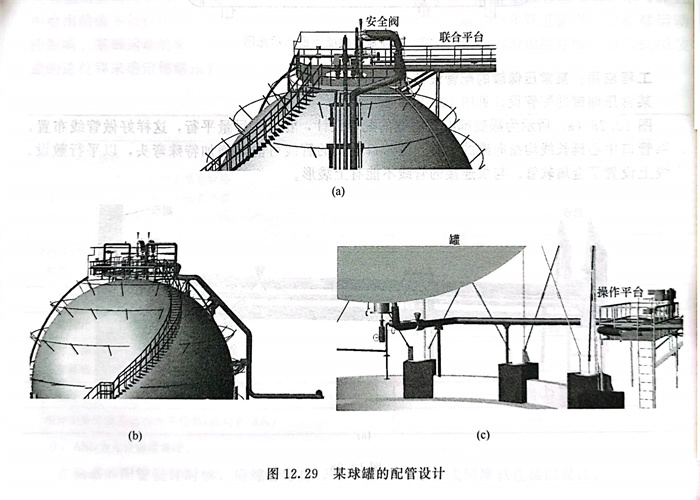

  某壓力球(qiu)罐(guan)的(de)配管設計(ji)見圖12.29。

  如圖(tu)12.29（a）所(suo)示，安(an)全閥設置(zhi)在頂平(ping)臺(tai)，以(yi)便于維修和操作。球罐頂部平(ping)臺(tai)保證2.2m凈空高度(du)。

  如圖(tu)12.29（b）所示，罐頂(ding)部管(guan)(guan)線在(zai)罐壁上門型(xing)架支撐(cheng)。消防管(guan)(guan)線總(zong)管(guan)(guan)及環線宜平行于球罐面(mian)成弧線形布置設(she)計。

  如(ru)圖(tu)12.29（c）所(suo)示，罐底部(bu)管線的支撐(cheng)應(ying)具(ju)有(you)一定的柔性。

工程(cheng)應用：某球罐不(bu)好的配管設(she)計

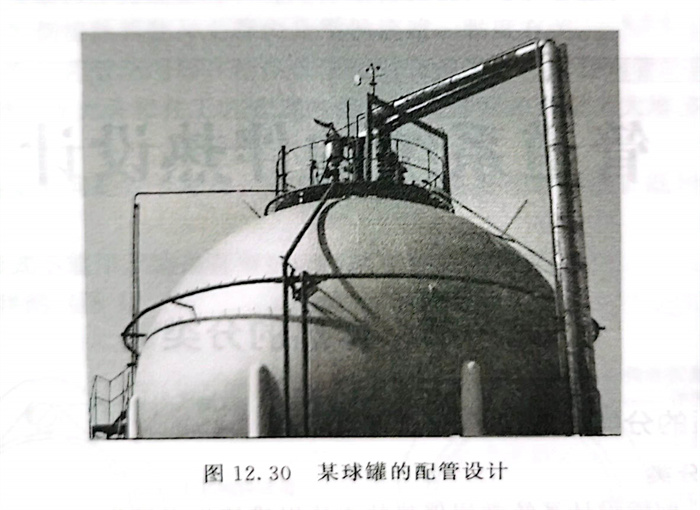

  見圖12.30，某(mou)球罐(guan)(guan)頂部(bu)連(lian)接管(guan)線均沒(mei)有平行于球罐(guan)(guan)面成弧(hu)線形布置(zhi)設計(ji)，管(guan)線支撐失(shi)穩。
