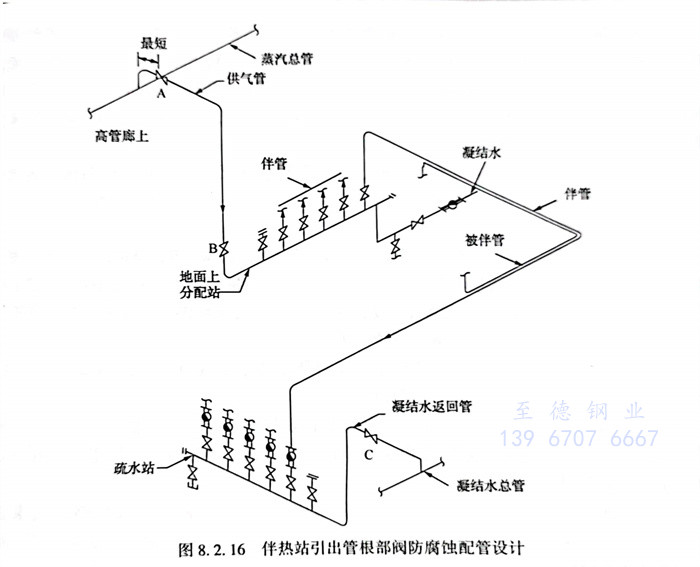

如圖(tu)8.2.16所示某蒸汽伴(ban)(ban)熱站(zhan)，伴(ban)(ban)熱站(zhan)包(bao)括(kuo)分(fen)配站(zhan)和疏水站(zhan)。根(gen)據國內外標準規范的要求，分(fen)配站(zhan)引(yin)(yin)出管(guan)根(gen)部(bu)閥(fa)(fa)A設(she)(she)置在(zai)距離總管(guan)盡(jin)量短的位置。如果(guo)認為A處(chu)(chu)閥(fa)(fa)門(men)在(zai)管(guan)廊高處(chu)(chu)不方便操作，移到了(le)距離地面較近的B處(chu)(chu)設(she)(she)置閥(fa)(fa)門(men)，當關(guan)閉B閥(fa)(fa)門(men)時(shi)會造成死段(duan)較長，引(yin)(yin)起管(guan)道死段(duan)腐蝕。如果(guo)A和B處(chu)(chu)均設(she)(she)置閥(fa)(fa)門(men)，需在(zai)B上部(bu)增加設(she)(she)置排(pai)液，避免同時(shi)關(guan)閉A和B處(chu)(chu)閥(fa)(fa)門(men)時(shi)膨(peng)脹超(chao)壓(ya)；如果(guo)僅關(guan)閉B閥(fa)(fa)門(men)而A閥(fa)(fa)門(men)不關(guan)閉，會引(yin)(yin)起管(guan)道死段(duan)腐蝕。因此(ci)，配管(guan)設(she)(she)計時(shi)A和B處(chu)(chu)的閥(fa)(fa)門(men)，一般(ban)僅留A處(chu)(chu)的閥(fa)(fa)門(men)，B處(chu)(chu)一般(ban)不設(she)(she)置閥(fa)(fa)門(men)。

  伴熱站的疏水站根部閥門C的設(she)計(ji)(ji)(ji)原(yuan)理同A閥門。如果C處凝結(jie)水返(fan)回管(guan)口(kou)徑≥2”，凝結(jie)水返(fan)回管(guan)應順流向(xiang)方向(xiang)45°斜接到凝結(jie)水總管(guan)。配管(guan)設(she)計(ji)(ji)(ji)要(yao)求(qiu)和(he)原(yuan)理詳細講(jiang)述見《管(guan)道(dao)應力(li)分析(xi)與(yu)(yu)工(gong)(gong)程(cheng)應用(yong)》、《壓(ya)力(li)管(guan)道(dao)設(she)計(ji)(ji)(ji)及工(gong)(gong)程(cheng)實例》和(he)《工(gong)(gong)業管(guan)道(dao)配管(guan)設(she)計(ji)(ji)(ji)與(yu)(yu)工(gong)(gong)程(cheng)應用(yong)》。
