一、管道等級代號(hao)
1. 管(guan)道等級(ji)(ji)代號(hao)一般包(bao)含了材料類別、順序號(hao)和壓力(li)等級(ji)(ji)等信(xin)息，代號(hao)的位(wei)數不(bu)做限制，有(you)的工程(cheng)項目(mu)用(yong)10位(wei)表(biao)(biao)示，有(you)的用(yong)3位(wei)、有(you)的用(yong)2位(wei)。下(xia)面僅以3位(wei)表(biao)(biao)示的管(guan)道等級(ji)(ji)號(hao)為(wei)例進(jin)行講述。
2. 國(guo)內設(she)計(ji)(ji)(ji)(ji)項目(mu)，管道材(cai)料代(dai)號(hao)可(ke)(ke)按上(shang)述(shu)編制。這些符號(hao)究竟如何(he)排序，可(ke)(ke)由各設(she)計(ji)(ji)(ji)(ji)單(dan)位自(zi)定，要加(jia)以說明(ming)(ming)其代(dai)號(hao)的(de)(de)(de)意義。其代(dai)號(hao)不宜過長(chang)，簡單(dan)明(ming)(ming)了即可(ke)(ke)，以免復雜和增加(jia)管道繪(hui)圖、計(ji)(ji)(ji)(ji)算機CAD繪(hui)圖等的(de)(de)(de)工作(zuo)量。與國(guo)外合作(zuo)設(she)計(ji)(ji)(ji)(ji)工程項目(mu)，有的(de)(de)(de)工程項目(mu)已(yi)經有成熟的(de)(de)(de)工藝包，已(yi)編制了基(ji)本完(wan)整的(de)(de)(de)管道材(cai)料等級文件(jian)。

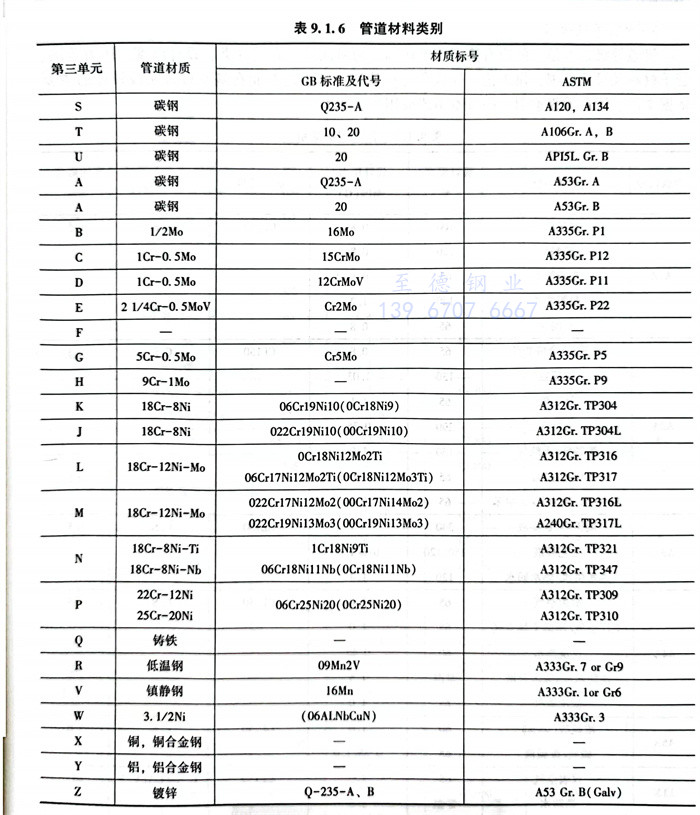

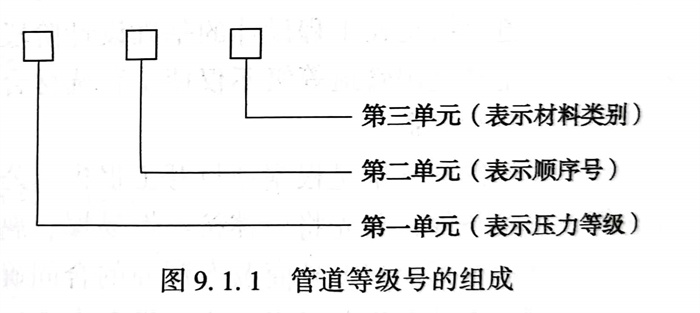

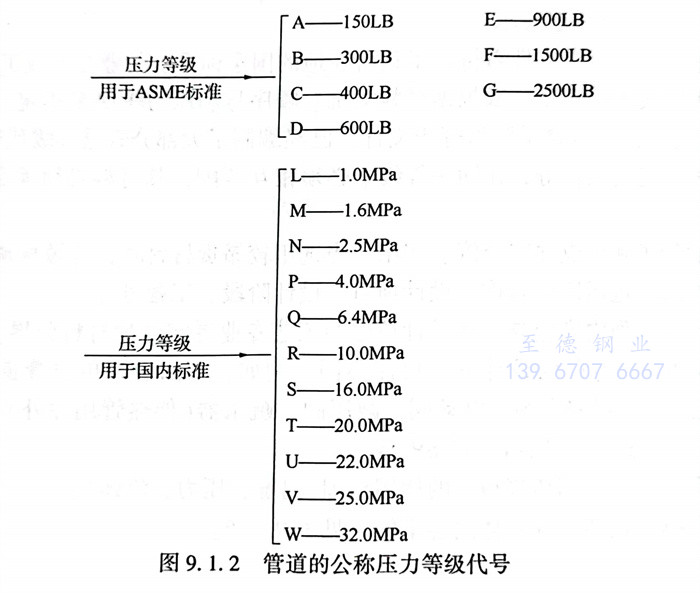

3. 管(guan)(guan)道(dao)等級號的(de)組成見圖9.1.1。①. 第一單元(yuan)：管(guan)(guan)道(dao)的(de)公稱(cheng)壓力(li)（MPa）等級代(dai)號，用(yong)大(da)寫英文字母表(biao)(biao)示。A～K用(yong)于ASME B16.5標(biao)(biao)準(zhun)壓力(li)等級代(dai)號（其中(zhong)I、J不(bu)用(yong)），L～Z用(yong)于國(guo)內標(biao)(biao)準(zhun)壓力(li)等級代(dai)號（其中(zhong)0、X不(bu)用(yong)）。見圖9.1.2。②. 第二單元(yuan)為順序號，用(yong)阿(a)拉(la)伯數字表(biao)(biao)示，由1開始，表(biao)(biao)示一、三(san)單元(yuan)相同時，不(bu)同的(de)材(cai)質和（或）不(bu)同的(de)管(guan)(guan)路(lu)連接形式。③. 第三(san)單元(yuan)：管(guan)(guan)道(dao)材(cai)質類別，用(yong)大(da)寫英文字母表(biao)(biao)示，見表(biao)(biao)9.1.6為舉例(li)。
二(er)、管(guan)道(dao)等級縮(suo)寫詞
管(guan)(guan)(guan)道材(cai)料(liao)選用及等級(ji)規定(ding)內(nei)(nei)的縮(suo)寫詞，可以簡化(hua)“管(guan)(guan)(guan)道材(cai)料(liao)等級(ji)”表內(nei)(nei)的材(cai)料(liao)描(miao)述，僅(jin)用縮(suo)寫詞就可替代大(da)批量的漢字說(shuo)明。筆者在(zai)國外某單位做管(guan)(guan)(guan)道設(she)計(ji)時(shi)，發現這些(xie)(xie)縮(suo)寫詞大(da)同小異，基本國際(ji)通(tong)用。在(zai)國內(nei)(nei)外各(ge)標準均有(you)類似(si)的規定(ding)。例(li)如：SH／T 3902《石油(you)化(hua)工配管(guan)(guan)(guan)工程(cheng)常用縮(suo)略語》詳細(xi)規定(ding)了一些(xie)(xie)縮(suo)寫詞，在(zai)配管(guan)(guan)(guan)設(she)計(ji)平(ping)面圖(tu)、管(guan)(guan)(guan)道材(cai)料(liao)等級(ji)等設(she)計(ji)文件廣泛應用。例(li)如：BB 螺栓連(lian)接型閥蓋，BC螺栓連(lian)接型管(guan)(guan)(guan)帽，BE坡口(kou)端，BW對焊。
三、管(guan)道等級索引

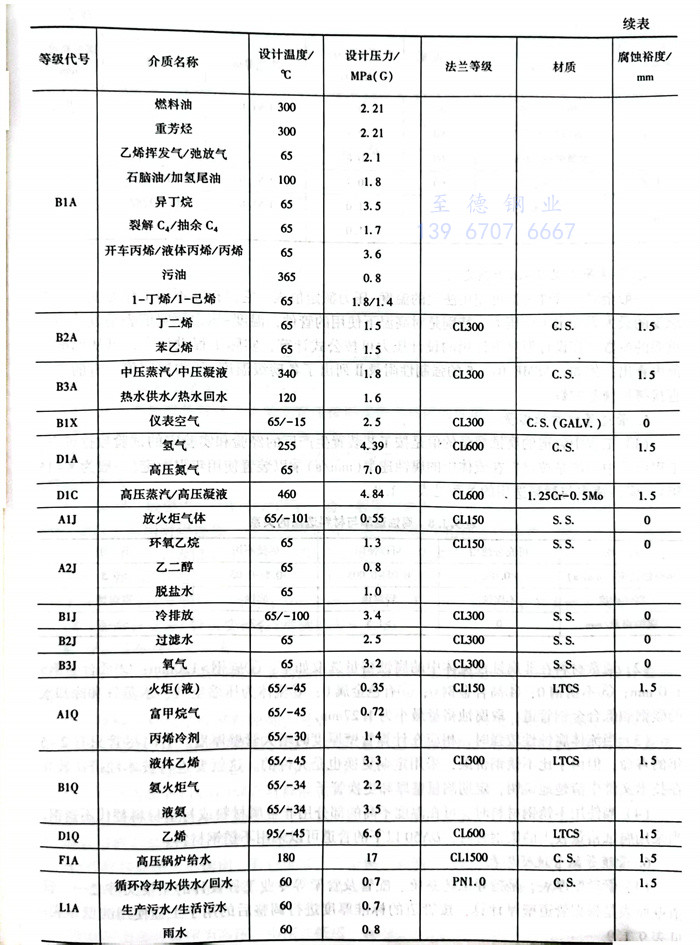

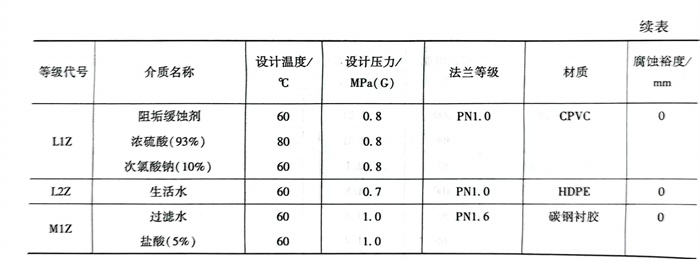

管(guan)道(dao)(dao)等(deng)級(ji)索引是(shi)一般應有管(guan)道(dao)(dao)等(deng)級(ji)代(dai)碼(ma)、物料代(dai)號、介(jie)質(zhi)種類、設計(ji)(ji)溫(wen)度、壓(ya)力(li)范圍、管(guan)子材料及尺寸(cun)范圍，供工藝、儀表(biao)等(deng)專業(ye)使(shi)用，是(shi)工藝專業(ye)在基(ji)礎設計(ji)(ji)階段設計(ji)(ji)的主要依(yi)據文件。管(guan)道(dao)(dao)等(deng)級(ji)索引表(biao)的基(ji)本格式應用見表(biao)9.1.7。
四、管道(dao)等級溫度-壓力額定值(zhi)
一般金屬、管件(jian)等都(dou)可使(shi)用法蘭的(de)(de)(de)溫度(du)(du)(du)-壓(ya)(ya)(ya)力(li)額(e)定值(zhi)表，它是(shi)指在不同工(gong)(gong)作(zuo)溫度(du)(du)(du)下(xia)所(suo)能承受的(de)(de)(de)最大(da)無沖擊(ji)工(gong)(gong)作(zuo)壓(ya)(ya)(ya)力(li)，特(te)別是(shi)對高溫下(xia)使(shi)用的(de)(de)(de)管件(jian)，溫度(du)(du)(du)-壓(ya)(ya)(ya)力(li)額(e)定值(zhi)表是(shi)設計中極重要(yao)的(de)(de)(de)參數。在設計溫度(du)(du)(du)下(xia)許用的(de)(de)(de)設計壓(ya)(ya)(ya)力(li)可按(an)公式計算，實際工(gong)(gong)程設計中，可從標(biao)準規(gui)范內查(cha)出，例如(ru)，ASME B16.5的(de)(de)(de)強制性附錄II列出了各(ge)磅級(ji)溫度(du)(du)(du)-壓(ya)(ya)(ya)力(li)額(e)定值(zhi)。有的(de)(de)(de)工(gong)(gong)程直(zhi)接拷貝規(gui)范的(de)(de)(de)數據。
五(wu)、管道等級腐(fu)蝕裕(yu)量(liang)

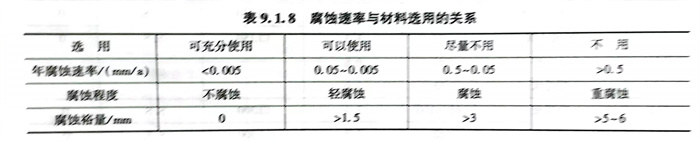

1. 工(gong)(gong)程中(zhong)(zhong)管(guan)道的(de)(de)腐蝕(shi)裕(yu)量的(de)(de)值是按工(gong)(gong)藝裝置生產廠的(de)(de)經驗(yan)和實(shi)驗(yan)室(shi)的(de)(de)試驗(yan)數據確定(ding)(ding)。工(gong)(gong)程設計中(zhong)(zhong)一(yi)般(ban)是按材料(liao)(liao)在(zai)流體中(zhong)(zhong)的(de)(de)腐蝕(shi)速率(lv)（mm／a）乘以(yi)裝置使用年限(xian)而定(ding)(ding)（一(yi)般(ban)為(wei)8～15年）。腐蝕(shi)速率(lv)與材料(liao)(liao)選用的(de)(de)關系見表9.1.8。
2. 通常材料(liao)在非腐蝕(shi)性(xing)流體中的(de)腐蝕(shi)裕(yu)量(liang)選取如下(xia)：①碳(tan)鋼(gang)(gang)＞1.0mm；②低合金(jin)鋼(gang)(gang)＞1.0mm；③不銹鋼(gang)(gang)0；④高合金(jin)鋼(gang)(gang)0；⑤有色金(jin)屬(shu)0；⑥流體為(wei)壓縮空氣、水蒸氣和(he)冷卻水的(de)碳(tan)鋼(gang)(gang)和(he)低合金(jin)鋼(gang)(gang)管道，取腐蝕(shi)裕(yu)量(liang)最(zui)小為(wei)1.27mm。
3. 當流(liu)體腐(fu)蝕性較(jiao)強時(shi)，相應在計(ji)算管壁厚(hou)度(du)(du)時(shi)增大管壁厚(hou)度(du)(du)。有(you)時(shi)盡管只有(you)2～5年(nian)的壽命，但(dan)由于比不(bu)銹鋼價廉，采用(yong)定(ding)期更(geng)換也是(shi)允許的。這(zhe)就要進(jin)行技術經濟比較(jiao)并在技術文件(jian)中清(qing)楚(chu)地說(shuo)明，定(ding)期測量壁厚(hou)和更(geng)換管子。
4. 當使用不銹鋼(gang)材(cai)料時，可(ke)在溫度不高的部分用非金屬(shu)材(cai)料或(huo)襯(chen)里材(cai)料替(ti)代不銹鋼(gang)。當采(cai)用腐蝕裕量較大的碳鋼(gang)管(guan)時，DN50以(yi)下的管(guan)道可(ke)以(yi)采(cai)用不銹鋼(gang)材(cai)料。
六、管道等級管道壁(bi)厚(hou)表

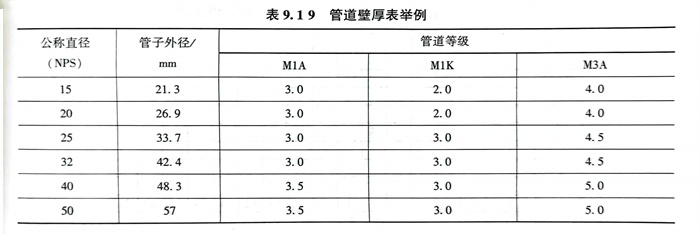

1. 管(guan)道壁厚表，是指導工藝系統、配(pei)管(guan)及管(guan)架等專業工程設計的重(zhong)要文件之(zhi)一。管(guan)道壁厚表是根據管(guan)道壁厚計算，按管(guan)道的標準厚度進行(xing)調整后(hou)的用于工程使用的壁厚表。見表9.1.9。
2. 編(bian)制原則(ze)。①. 管(guan)道(dao)壁(bi)厚表(biao)(biao)一般應(ying)包括管(guan)道(dao)等級、公稱(cheng)直徑(jing)、外徑(jing)和(he)壁(bi)厚。②. 管(guan)道(dao)壁(bi)厚一般以毫米計(ji)，保留一位小數(shu)，或采用管(guan)表(biao)(biao)號表(biao)(biao)示。③. 根據裝置的(de)性質和(he)用戶(hu)要求決定管(guan)子選(xuan)用的(de)尺寸(cun)系列(lie)。
3. 編制(zhi)要求(qiu)。①. 管道壁(bi)厚表(biao)一般應將不(bu)同類(lei)(lei)(lei)別的(de)材料，按等級分項編制(zhi)（如碳鋼(gang)類(lei)(lei)(lei)、不(bu)銹鋼(gang)類(lei)(lei)(lei)、合(he)金(jin)鋼(gang)類(lei)(lei)(lei)）。②. 當有不(bu)同外(wai)徑管道時(shi)，其壁(bi)厚表(biao)應分開編制(zhi)。
七、管(guan)道(dao)等(deng)級(ji)管(guan)道(dao)分支表（管(guan)道(dao)變徑(jing)表）
1. 分(fen)支表(biao)是(shi)對各管道等級(ji)的(de)支管連接形式做出具體(ti)的(de)規定。
2. 編制(zhi)原則。①. 支管(guan)(guan)連(lian)接(jie)表(biao)應(ying)按(an)各管(guan)(guan)道等級的(de)要求分(fen)別編制(zhi)，支管(guan)(guan)連(lian)接(jie)形式相同(tong)的(de)管(guan)(guan)道等級也(ye)可合并編制(zhi)。②. 支管(guan)(guan)連(lian)接(jie)應(ying)在保證管(guan)(guan)路安全運行、經濟合理的(de)前提下選擇(ze)根部元件連(lian)接(jie)形式。
3. 編制一般要求：
①. 1.1／2”以下三通(tong)一般采用錐管螺(luo)紋或承插三通(tong)，除(chu)有縫隙(xi)腐蝕介質(zhi)外。2＂以上采用對焊(han)連(lian)接三通(tong)。
②. 管(guan)道分支表(biao)是(shi)(shi)依(yi)據開孔補強(qiang)計算(suan)表(biao)，確定其(qi)焊(han)接支管(guan)是(shi)(shi)否需(xu)要(yao)補強(qiang)。
③. 2＂及2＂以上主管(guan)(guan)、2”以下的支(zhi)管(guan)(guan)應優先選(xuan)用半管(guan)(guan)接(jie)頭或支(zhi)管(guan)(guan)臺。
④. 設(she)計壓力(li)大于6.3MPa的(de)(de)管道主支管為(wei)異(yi)徑時，不宜(yi)采(cai)(cai)用現場(chang)制(zhi)造的(de)(de)焊接支管，宜(yi)采(cai)(cai)用三通(tong)，或(huo)在主管上開孔(kong)并焊接支管臺，當支管為(wei)等徑時宜(yi)采(cai)(cai)用三通(tong)。
⑤. 支管連接(jie)表的(de)實例見表9.1.7。

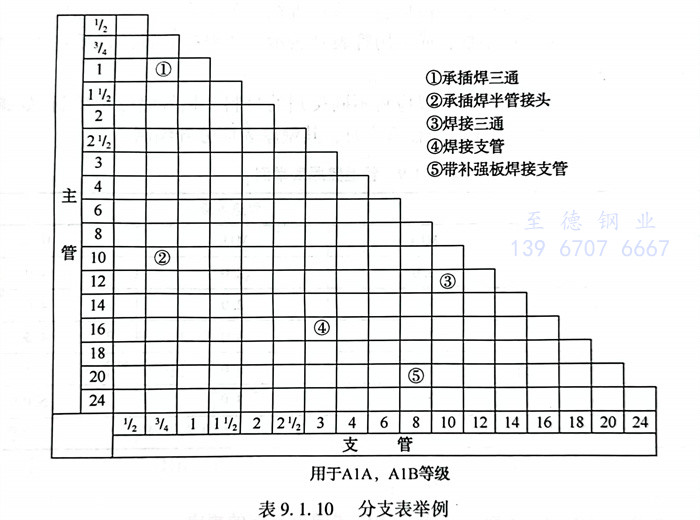

4. 管(guan)道分支表（管(guan)道變徑表）舉例見表9.1.10。
八、管(guan)道綜合材料(liao)匯總(zong)表
1. 供管(guan)道材料(liao)(liao)控制和用(yong)戶采購(gou)詢(xun)價用(yong)，按管(guan)道安裝材料(liao)(liao)分類、分區、并有(you)設計量和采購(gou)量的匯總材料(liao)(liao)表(biao)。
2. 材料匯總表(biao)(biao)是按材料種類、規格、材質、型號分(fen)區進行統計的匯總表(biao)(biao)；對(dui)按全(quan)廠(chang)（裝置）的匯總表(biao)(biao)，應包括設計量、施(shi)工(gong)(gong)(gong)余量（總承(cheng)包工(gong)(gong)(gong)程或用戶(hu)有要(yao)求時(shi)）、備品量（總承(cheng)包工(gong)(gong)(gong)程或用戶(hu)有要(yao)求時(shi)）、建議采購(gou)量的匯總一(yi)覽表(biao)(biao)。
3. 對于各裝置（區(qu)(qu)）的(de)綜(zong)合材(cai)料匯(hui)總(zong)表(biao)(biao)，一(yi)(yi)般(ban)僅統計實際使(shi)用量(liang)(liang)。對于全(quan)廠(chang)的(de)綜(zong)合材(cai)料匯(hui)總(zong)表(biao)(biao)，一(yi)(yi)般(ban)應表(biao)(biao)明各裝置（區(qu)(qu)）的(de)實際用量(liang)(liang)、全(quan)廠(chang)使(shi)用總(zong)量(liang)(liang)、備品（件）量(liang)(liang)、（建議）采購量(liang)(liang)。綜(zong)合材(cai)料匯(hui)總(zong)表(biao)(biao)編寫順序一(yi)(yi)般(ban)為：
①. 按材(cai)料順序為不銹(xiu)鋼(gang)、有色金(jin)(jin)屬、合金(jin)(jin)鋼(gang)、碳鋼(gang)、鑄鐵、金(jin)(jin)屬襯里、非金(jin)(jin)屬。
②. 按種類順序為管子、閥門、法蘭(lan)、管件、墊(dian)片、緊固件、特殊管件、管架材料、隔熱材料、涂漆材料。
③. 按壓(ya)力等級順序為高壓(ya)、中壓(ya)、低(di)壓(ya)、真空(kong)。
④. 按閥(fa)門順序為(wei)閘閥(fa)、截止閥(fa)、節流閥(fa)、旋塞(sai)閥(fa)、球閥(fa)、蝶(die)閥(fa)、止回(hui)閥(fa)、安全閥(fa)、隔膜閥(fa)、角閥(fa)（針型閥(fa)）、疏水閥(fa)、特殊閥(fa)。
⑤. 按管件順序為彎頭、異(yi)徑管、三通、四通、非標準管件。
⑥. 按(an)法蘭(lan)順序(xu)為對焊、平焊、松套、承(cheng)插焊、螺紋、盲(mang)板(ban)、8字盲(mang)板(ban)、孔板(ban)法蘭(lan)，并(bing)按(an)凸凹(ao)面(mian)(mian)、樺槽面(mian)(mian)、全平面(mian)(mian)、突(tu)面(mian)(mian)、環形等連(lian)接面(mian)(mian)列出。
⑦. 特殊管件順序為(wei)消音器(qi)(qi)(qi)(qi)、阻火器(qi)(qi)(qi)(qi)、視(shi)鏡、過(guo)濾器(qi)(qi)(qi)(qi)、爆破板(ban)、事故(gu)淋浴(yu)洗(xi)眼器(qi)(qi)(qi)(qi)、補償(chang)器(qi)(qi)(qi)(qi)等。
⑧. 其他(ta)：型鋼(gang)（工字鋼(gang)、槽鋼(gang)、角鋼(gang)、扁(bian)鋼(gang)、圓鋼(gang)、鋼(gang)板）、焊接材(cai)料等。
⑨. 尺(chi)寸順序宜從(cong)小(xiao)到(dao)大(da)或從(cong)大(da)到(dao)小(xiao)。
4. 綜(zong)合(he)(he)材料(liao)匯(hui)總(zong)(zong)表(biao)(biao)(biao)(biao)(biao)應(ying)在(zai)裝(zhuang)置的(de)(de)管(guan)道(dao)(dao)材料(liao)匯(hui)總(zong)(zong)表(biao)(biao)(biao)(biao)(biao)，管(guan)道(dao)(dao)、設(she)備(bei)隔熱材料(liao)匯(hui)總(zong)(zong)一覽(lan)表(biao)(biao)(biao)(biao)(biao)，管(guan)道(dao)(dao)、設(she)備(bei)涂(tu)漆(qi)材料(liao)匯(hui)總(zong)(zong)一覽(lan)表(biao)(biao)(biao)(biao)(biao)，管(guan)架材料(liao)匯(hui)總(zong)(zong)表(biao)(biao)(biao)(biao)(biao)等(deng)各(ge)分項匯(hui)總(zong)(zong)表(biao)(biao)(biao)(biao)(biao)編(bian)制完成(cheng)的(de)(de)基(ji)礎上進行編(bian)制。在(zai)編(bian)制綜(zong)合(he)(he)材料(liao)匯(hui)總(zong)(zong)表(biao)(biao)(biao)(biao)(biao)的(de)(de)過程(cheng)中，應(ying)核對各(ge)匯(hui)總(zong)(zong)表(biao)(biao)(biao)(biao)(biao)是否符合(he)(he)各(ge)種設(she)計(ji)規定中的(de)(de)要求，對不(bu)(bu)符合(he)(he)要求的(de)(de)應(ying)與有(you)關專業協(xie)調并更正(zheng)。綜(zong)合(he)(he)材料(liao)匯(hui)總(zong)(zong)表(biao)(biao)(biao)(biao)(biao)在(zai)編(bian)寫過程(cheng)中應(ying)嚴(yan)格(ge)符合(he)(he)“管(guan)道(dao)(dao)材料(liao)設(she)計(ji)采(cai)購余(yu)量系數(shu)表(biao)(biao)(biao)(biao)(biao)”中的(de)(de)有(you)關采(cai)購余(yu)量系數(shu)值，不(bu)(bu)得(de)隨(sui)意突破其余(yu)量系數(shu)值。
