熱力管道布(bu)置設計要求規范主要有(you)以下幾(ji)點：
1. 熱力管道布置設計原則
①. 城鎮(zhen)供(gong)熱管(guan)網(wang)的布置應(ying)在城鎮(zhen)規劃的指(zhi)導下(xia)，根據熱負(fu)荷(he)分布、熱源位置、其他管(guan)道及構筑物、園林(lin)綠(lv)地、水文(wen)、地質(zhi)條件等因(yin)素，經技術(shu)經濟比(bi)較(jiao)確(que)定。
②. 城鎮供熱管(guan)網管(guan)道的位置應符合(he)下(xia)列(lie)規定：
a. 城鎮道(dao)(dao)(dao)路(lu)(lu)上(shang)的供熱管道(dao)(dao)(dao)應(ying)平行于道(dao)(dao)(dao)路(lu)(lu)中心線(xian)，并宜敷(fu)設(she)在車行道(dao)(dao)(dao)以(yi)外，同(tong)一條管道(dao)(dao)(dao)應(ying)只沿街道(dao)(dao)(dao)的一側敷(fu)設(she)；
b. 穿過廠區(qu)的(de)供熱管道應敷設在易于(yu)檢修和維護的(de)位置；
c. 通過非建筑(zhu)區的供熱(re)管道應沿(yan)公路敷設(she)；
d. 供熱管網選線時宜避開土質松軟地(di)(di)(di)(di)區、地(di)(di)(di)(di)震斷裂帶、滑坡危險(xian)地(di)(di)(di)(di)帶以及高地(di)(di)(di)(di)下水位區等不(bu)利地(di)(di)(di)(di)段。
③. 管(guan)徑(jing)(jing)小于或等(deng)于300mm的(de)(de)(de)供熱管(guan)道，可(ke)穿越建筑物的(de)(de)(de)地下室或用開槽施工(gong)法自建筑物下專門敷設的(de)(de)(de)通行管(guan)溝內穿過。用暗挖法施工(gong)穿過建筑物時不受管(guan)徑(jing)(jing)限制(zhi)。
④. 熱力(li)網管(guan)道(dao)(dao)可與自來水(shui)管(guan)道(dao)(dao)、電壓10kV以下的電力(li)電纜、通信(xin)線路、壓縮空(kong)氣管(guan)道(dao)(dao)、壓力(li)排水(shui)管(guan)道(dao)(dao)和(he)(he)重(zhong)(zhong)油管(guan)道(dao)(dao)一起敷設在綜合管(guan)溝(gou)內。在綜合管(guan)溝(gou)內，熱力(li)網管(guan)道(dao)(dao)應(ying)高于(yu)自來水(shui)管(guan)道(dao)(dao)和(he)(he)重(zhong)(zhong)油管(guan)道(dao)(dao)，并且自來水(shui)管(guan)道(dao)(dao)應(ying)做絕熱層(ceng)和(he)(he)防(fang)水(shui)層(ceng)。
⑤. 地上(shang)敷(fu)設的供(gong)熱管(guan)道(dao)(dao)可與其(qi)他管(guan)道(dao)(dao)敷(fu)設在同一管(guan)架上(shang)，但應便于檢修，且不得架設在腐蝕性介質管(guan)道(dao)(dao)的下方。
2. 熱(re)力管道敷設方(fang)式(shi)的確定(ding)
管(guan)道敷(fu)(fu)設(she)方(fang)式(shi)分地(di)(di)上(shang)敷(fu)(fu)設(she)和(he)地(di)(di)下敷(fu)(fu)設(she)兩種方(fang)式(shi)。地(di)(di)上(shang)敷(fu)(fu)設(she)又分為(wei)低(di)、中、高支架敷(fu)(fu)設(she)。地(di)(di)下敷(fu)(fu)設(she)又分為(wei)直埋敷(fu)(fu)設(she)和(he)管(guan)溝敷(fu)(fu)設(she)。
①. 城鎮街(jie)道(dao)上和居住區內的(de)供熱管道(dao)宜采用地(di)下敷(fu)設。當地(di)下敷(fu)設困難時(shi)，可采用地(di)上敷(fu)設，但設計時(shi)應注意美觀。
②. 工廠區的供熱管道，應(ying)采用(yong)地上敷設。
③. 熱(re)(re)水(shui)供熱(re)(re)管道(dao)地下敷設(she)時(shi)，宜采(cai)用(yong)直(zhi)埋(mai)敷設(she)。
④. 熱(re)水(shui)或蒸汽管(guan)道采(cai)(cai)用(yong)管(guan)溝(gou)(gou)敷(fu)(fu)設(she)(she)時，宜采(cai)(cai)用(yong)不(bu)通行管(guan)溝(gou)(gou)敷(fu)(fu)設(she)(she)；穿越不(bu)允許開挖檢修的地段時，應采(cai)(cai)用(yong)通行管(guan)溝(gou)(gou)敷(fu)(fu)設(she)(she)，當采(cai)(cai)用(yong)通行管(guan)溝(gou)(gou)困難時，可采(cai)(cai)用(yong)半通行管(guan)溝(gou)(gou)敷(fu)(fu)設(she)(she)。
⑤. 蒸汽管(guan)道(dao)采用(yong)管(guan)溝敷設困難(nan)時，可采用(yong)保(bao)溫性能良好(hao)、防水(shui)性能可靠、保(bao)護管(guan)耐腐(fu)蝕的預制保(bao)溫管(guan)直(zhi)埋敷設，其設計壽命(ming)應(ying)不低于25年。
3. 管溝敷設要(yao)求

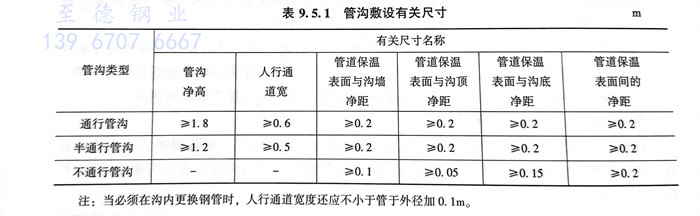

管溝敷設有關尺寸應符合表9.5.1的規定。
注：當必須在溝內(nei)更換鋼管時，人行通道寬度還應不小于管于外徑加0.1m。
工(gong)作(zuo)人(ren)(ren)員經常進(jin)入的(de)通(tong)行管(guan)(guan)(guan)(guan)溝應(ying)(ying)有照明設(she)備和良好的(de)通(tong)風(feng)：人(ren)(ren)員在(zai)管(guan)(guan)(guan)(guan)溝內工(gong)作(zuo)時(shi)，空氣(qi)溫度不得超過(guo)40℃．通(tong)行管(guan)(guan)(guan)(guan)溝應(ying)(ying)設(she)事(shi)(shi)故(gu)人(ren)(ren)孔：設(she)有蒸汽管(guan)(guan)(guan)(guan)道的(de)通(tong)行管(guan)(guan)(guan)(guan)溝，事(shi)(shi)故(gu)人(ren)(ren)孔間距不應(ying)(ying)大(da)于100m；熱水管(guan)(guan)(guan)(guan)道的(de)通(tong)行管(guan)(guan)(guan)(guan)溝，事(shi)(shi)故(gu)人(ren)(ren)孔間距應(ying)(ying)不大(da)于400m．對于整體混凝(ning)土結構的(de)通(tong)行管(guan)(guan)(guan)(guan)溝，每(mei)隔200m宜設(she)一個安裝孔。
4. 熱力管道布置間距要(yao)求(qiu)

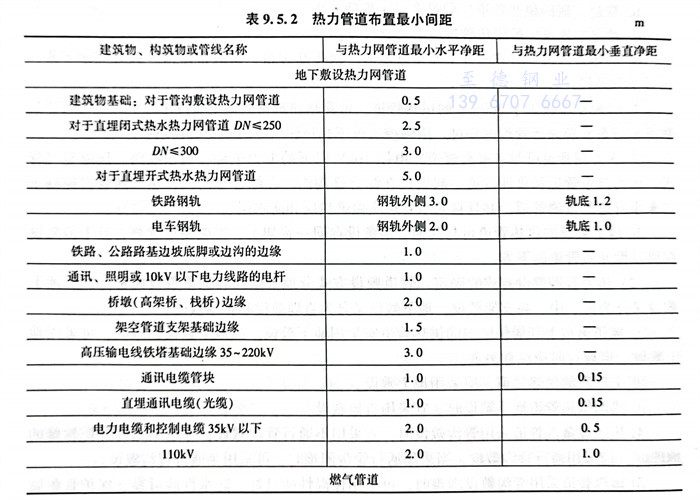

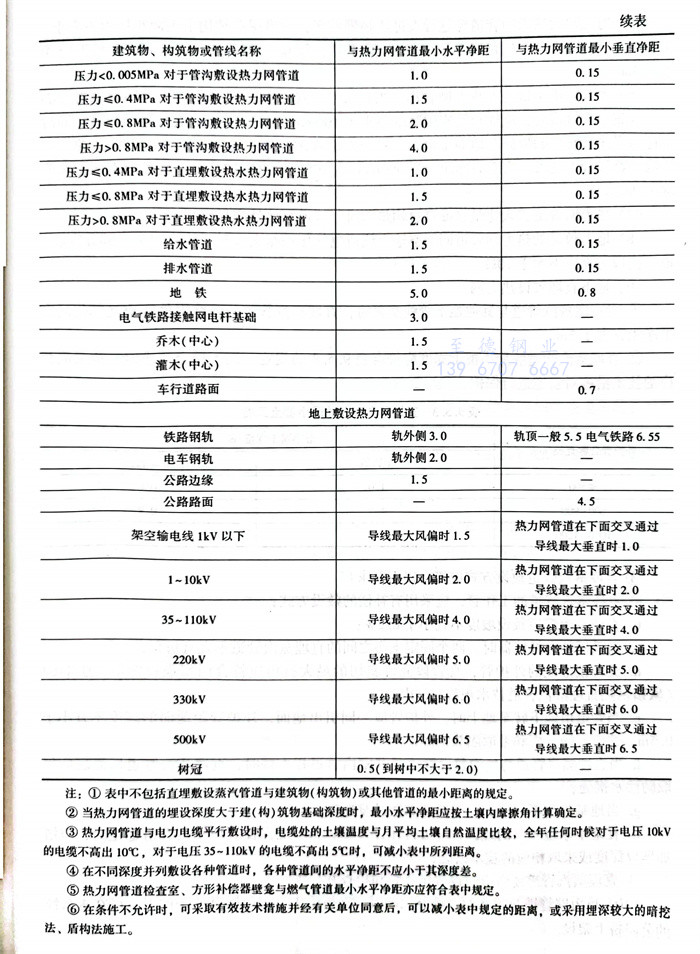

地下敷(fu)設熱力網(wang)管(guan)道(dao)(dao)的(de)管(guan)溝外表面，直埋(mai)敷(fu)設熱水管(guan)道(dao)(dao)或地上敷(fu)設管(guan)道(dao)(dao)的(de)保溫結構(gou)表面與建(jian)筑(zhu)物、構(gou)筑(zhu)物、道(dao)(dao)路(lu)、鐵路(lu)、電纜(lan)、架空電線和其他管(guan)道(dao)(dao)的(de)最小水平凈(jing)距、垂直凈(jing)距應符合表9.5.2的(de)規定。
注(zhu)：①. 表中不包括直埋敷(fu)設蒸(zheng)汽管(guan)道與建筑物(wu)（構(gou)筑物(wu)）或(huo)其他(ta)管(guan)道的(de)最小距離的(de)規定。
②. 當熱力網管(guan)道的埋設深度大于(yu)建（構）筑物(wu)基礎深度時(shi)，最小(xiao)水平凈距應(ying)按土壤內摩擦角計算確(que)定(ding)。
③. 熱(re)力網管(guan)道與電力電纜平行敷設時(shi)，電纜處的(de)土壤(rang)溫(wen)度與月平均(jun)土壤(rang)自然(ran)溫(wen)度比較，全年任何時(shi)候對(dui)于(yu)電壓10kV的(de)電纜不(bu)高出10℃，對(dui)于(yu)電壓35～110kV的(de)電纜不(bu)高出5℃時(shi)，可減小表中所列距(ju)離。
④. 在不同深度并列(lie)敷設各種(zhong)管道(dao)(dao)時，各種(zhong)管道(dao)(dao)間的水平(ping)凈距(ju)不應小于其深度差。
⑤. 熱力網管(guan)道檢查(cha)室、方(fang)形補(bu)償器壁(bi)龕與燃氣管(guan)道最(zui)小水平凈距亦應符合表中規(gui)定(ding)。
⑥. 在條件不允許時，可采取有(you)效技術措(cuo)施并經有(you)關單位同意后，可以(yi)減小表中規(gui)定的距離(li)，或(huo)采用埋深較大的暗挖法、盾構法施工。
5. 地上敷設熱(re)力網管(guan)道(dao)穿越行人過往頻(pin)繁地區，管(guan)道(dao)保溫結(jie)構下(xia)表(biao)面距(ju)地面不應小于2.0m；在不影響(xiang)交通的地區，應采(cai)用(yong)低支架，管(guan)道(dao)保溫結(jie)構下(xia)表(biao)面距(ju)地面不應小于0.3m 。
6. 燃氣管道不得(de)進入熱力網(wang)管溝
當自(zi)來水(shui)、排水(shui)管(guan)(guan)(guan)道(dao)(dao)或電纜與熱(re)力(li)(li)網(wang)(wang)管(guan)(guan)(guan)道(dao)(dao)交(jiao)叉必須穿入熱(re)力(li)(li)網(wang)(wang)管(guan)(guan)(guan)道(dao)(dao)時(shi)，應(ying)加套管(guan)(guan)(guan)或用厚(hou)度不(bu)小(xiao)于(yu)100mm的混凝土防護層與管(guan)(guan)(guan)溝(gou)(gou)隔(ge)開，同時(shi)不(bu)得妨礙熱(re)力(li)(li)管(guan)(guan)(guan)道(dao)(dao)的檢修及地溝(gou)(gou)排水(shui)。套管(guan)(guan)(guan)應(ying)伸出(chu)管(guan)(guan)(guan)溝(gou)(gou)以外，每側(ce)不(bu)應(ying)小(xiao)于(yu)1.0m．熱(re)力(li)(li)網(wang)(wang)管(guan)(guan)(guan)溝(gou)(gou)與燃(ran)氣管(guan)(guan)(guan)道(dao)(dao)交(jiao)叉，當垂直凈距小(xiao)于(yu)300mm時(shi)，燃(ran)氣管(guan)(guan)(guan)道(dao)(dao)應(ying)加套管(guan)(guan)(guan)。套管(guan)(guan)(guan)兩端應(ying)超出(chu)管(guan)(guan)(guan)溝(gou)(gou)1.0m以上。
7. 熱力網管道(dao)進入(ru)建(jian)筑(zhu)(zhu)物或穿(chuan)過構(gou)筑(zhu)(zhu)物時(shi)，管道(dao)穿(chuan)墻處應(ying)封堵嚴(yan)密。
8. 地上敷設的熱力網管(guan)道同架空(kong)輸電線或電氣化鐵路交叉時，管(guan)道的金屬部分應接地。接地電阻應不大于(yu)10Ω
9. 地下(xia)直埋(mai)敷設熱力網(wang)
①. 當直埋蒸(zheng)汽管(guan)(guan)道(dao)與其(qi)他(ta)地(di)下管(guan)(guan)線(xian)交義時，直埋蒸(zheng)汽管(guan)(guan)道(dao)的管(guan)(guan)路附件距(ju)交叉部位的水(shui)平凈距(ju)宜大于3m。

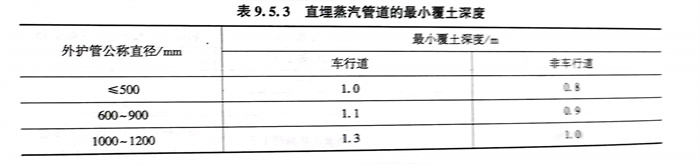

②. 直埋蒸汽管道(dao)的(de)最小覆土(tu)深(shen)度應符合表9.5.3的(de)規定。當不符合要求時，應采取相應的(de)技術措施對(dui)管道(dao)進行保護。
③. 直埋蒸汽管道敷(fu)設方(fang)式應符合以(yi)下(xia)要(yao)求：
a. 直埋蒸汽管道的工(gong)作管，應采(cai)用有(you)補償的敷(fu)設方式；
b. 直埋(mai)蒸汽管道敷(fu)設坡度不(bu)宜小于0.2％；
c. 當采用(yong)軸向補償器時，兩個固定支座(zuo)之間(jian)的(de)直埋蒸汽(qi)管道不宜有折(zhe)角；
d. 無(wu)補償敷設的外護(hu)管(guan)，直管(guan)段允(yun)許斜切的最大折角應符合國家現行標準CJJ／T104《城鎮供熱直埋蒸(zheng)汽(qi)管(guan)道技術規(gui)(gui)程》的規(gui)(gui)定；
e. 當管(guan)道(dao)由地(di)下轉至地(di)上時，外(wai)護管(guan)應一同引出(chu)地(di)面(mian)，外(wai)護管(guan)距地(di)面(mian)的高度不(bu)宜小于0.5m，并應設防(fang)水帽和采取隔熱(re)措施；
f. 當(dang)直埋蒸(zheng)汽管(guan)道(dao)(dao)與(yu)地溝敷設管(guan)道(dao)(dao)或井(jing)室內管(guan)道(dao)(dao)相連接(jie)時，直埋蒸(zheng)汽管(guan)道(dao)(dao)保(bao)溫(wen)層(ceng)應采取防滲(shen)水措施；
g. 當地(di)(di)基軟硬不一致時，應對地(di)(di)基做過渡(du)處理(li)；
h. 在地(di)下水位較高的地(di)區(qu)，應進行浮力計算。當不能保證直埋蒸汽管道(dao)穩定時，應增加埋設深度或采取(qu)相應的技術措(cuo)施；
④. 直(zhi)埋蒸汽管道還需(xu)考(kao)慮設置排潮管和檢查井。
10. 熱力網管道跨越(yue)水面、峽谷地段時，在橋(qiao)(qiao)梁(liang)主管部門(men)同(tong)意的條件下，可(ke)在永久性(xing)的公路橋(qiao)(qiao)上(shang)架設。
11. 熱力網管(guan)道(dao)(dao)同河流(liu)、鐵(tie)路(lu)、公路(lu)等交(jiao)叉(cha)時應垂直交(jiao)叉(cha)。特殊情況下(xia)，管(guan)道(dao)(dao)與(yu)鐵(tie)路(lu)或(huo)地下(xia)鐵(tie)路(lu)交(jiao)叉(cha)不(bu)得小于60°角；管(guan)道(dao)(dao)與(yu)河流(liu)或(huo)公路(lu)交(jiao)叉(cha)不(bu)得小于45°角。
12. 地下敷設的熱力網管道與鐵路(lu)(lu)或(huo)不允許開挖的公路(lu)(lu)交(jiao)叉(cha)，交(jiao)叉(cha)段的一側留有(you)足夠的抽管檢修地段時，可采用(yong)套管敷設。
13. 管道熱補(bu)償
熱力網管(guan)(guan)(guan)道受溫度(du)的變形(xing)應充分利用(yong)管(guan)(guan)(guan)道的轉角(jiao)管(guan)(guan)(guan)段進行(xing)自然補償。采用(yong)彎管(guan)(guan)(guan)補償器或波紋管(guan)(guan)(guan)補償器時，設計應考慮安裝時的冷緊(jin)。冷緊(jin)系(xi)數(shu)可取0.5。
采用(yong)套管(guan)補償(chang)器(qi)時(shi)，應計算各種安裝溫(wen)(wen)度(du)下(xia)的補償(chang)器(qi)安裝長度(du)，并保證管(guan)道在可能出(chu)現的最高，最低溫(wen)(wen)度(du)下(xia)，補償(chang)器(qi)留有不小于(yu)20mm的補償(chang)余量。
采(cai)(cai)用波紋(wen)(wen)管(guan)軸向(xiang)補償(chang)器時(shi)，管(guan)道上應安裝防止波紋(wen)(wen)管(guan)失穩的導向(xiang)支座(zuo)。采(cai)(cai)用其他(ta)形式補償(chang)器，補償(chang)管(guan)段(duan)過長時(shi)，亦應設導向(xiang)支座(zuo)。
采用球形(xing)補(bu)償器，鉸鏈型波紋(wen)管(guan)補(bu)償器，且補(bu)償管(guan)段較長時官采取減小管(guan)道(dao)摩擦力的措施。
直埋敷設熱水(shui)管道，經(jing)計算(suan)允許時，宜采用無補(bu)償(chang)敷設方式，并應按CJJ／T81的規定執行(xing)。
14. 閥門的(de)設置
熱力網管(guan)道干線、支干線、支線的(de)起點應安(an)裝關斷(duan)閥門(men)。
熱(re)水熱(re)力(li)網干線(xian)(xian)應裝(zhuang)設分(fen)段(duan)(duan)閥門(men)。分(fen)段(duan)(duan)閥門(men)的間距宜為：輸送年線(xian)(xian)2000～3000m；輸配干線(xian)(xian)1000～1500m。蒸汽熱(re)力(li)網可不設分(fen)段(duan)(duan)閥門(men)。多熱(re)源(yuan)供(gong)熱(re)系統熱(re)源(yuan)間的連通干線(xian)(xian)，環狀管網環線(xian)(xian)的分(fen)段(duan)(duan)閥應采(cai)用雙向密封(feng)閥門(men)。
工作(zuo)壓力大(da)(da)于(yu)或等(deng)于(yu)1.6MPa且公稱直徑(jing)大(da)(da)于(yu)或等(deng)于(yu)500mm的管(guan)道上的閘閥(fa)應設旁通(tong)閥(fa)。旁通(tong)閥(fa)的直徑(jing)為閥(fa)門直徑(jing)的1/10。
公稱直徑大于(yu)(yu)或等于(yu)(yu)500mm的閥(fa)門，宜(yi)采(cai)用(yong)電動(dong)驅動(dong)裝置。
熱水、凝結水管道的高點應(ying)安裝(zhuang)(zhuang)(zhuang)放氣裝(zhuang)(zhuang)(zhuang)置，低(di)點應(ying)安裝(zhuang)(zhuang)(zhuang)放水裝(zhuang)(zhuang)(zhuang)置。
蒸汽管道(dao)的(de)低點和(he)垂直升(sheng)高的(de)管段前應(ying)設啟動疏水(shui)和(he)經(jing)常疏水(shui)裝置(zhi)。同一坡向的(de)管段，順坡情況下每(mei)隔400～500m，逆(ni)坡時每(mei)隔200～300m應(ying)設啟動疏水(shui)和(he)經(jing)常疏水(shui)裝置(zhi)。
公稱(cheng)直(zhi)徑大于或等(deng)于500mm的(de)熱水熱力網干管(guan)在(zai)低點、垂直(zhi)升(sheng)高(gao)管(guan)段(duan)前、分段(duan)閥門(men)前宜設阻力小(xiao)的(de)永久性除污裝置(zhi)。
