浙江至德鋼業有(you)限公司本次與您討論的(de)地下(xia)管，不(bu)包(bao)括無壓力的(de)下(xia)水管及暖通的(de)管道。
一、允許直接(jie)埋地的(de)管道
①. 輸送無(wu)(wu)腐蝕性、無(wu)(wu)毒和無(wu)(wu)爆炸危險的液(ye)體(ti)、氣(qi)體(ti)管(guan)道，由于某種原因無(wu)(wu)法(fa)在地上(shang)敷設時(shi)。
②. 與(yu)地(di)下儲(chu)罐(guan)或地(di)下泵房(fang)有關的工藝(yi)介(jie)質管道。
③. 冷卻水及消(xiao)防或(huo)泡沫消(xiao)防管道。
④. 操作溫度(du)小(xiao)于150℃的(de)熱力管(guan)道。
上述(shu)管道(dao)還應滿足：無(wu)需經常檢驗，凝(ning)液可(ke)自動排(pai)出及(ji)停(ting)車時(shi)管道(dao)介(jie)質不會(hui)發生凝(ning)固及(ji)堵塞(sai)。
二、建筑物(wu)內和露天裝置區埋地管道設計的一般(ban)要求(qiu)
1. 建筑物(wu)內的埋地管道
①. 管道與(yu)建筑物墻、柱邊凈距不小于1m，并要(yao)躲開基(ji)(ji)礎，管道標高低于基(ji)(ji)礎時，管道與(yu)基(ji)(ji)礎外邊緣的(de)凈距應不小于兩者(zhe)標高差及管道挖溝底(di)寬一半之和(he)。
②. 管道穿過承重墻或建筑物(wu)基礎時(shi)應預留(liu)洞，且管頂(ding)上部凈(jing)(jing)空不(bu)得小于建筑物(wu)的沉降量，一般(ban)凈(jing)(jing)空為0.15m。
③. 管道在(zai)地梁下穿過時，管頂上部(bu)凈(jing)空不得(de)小于0.15m。
④. 兩管道間的最(zui)小凈距：平行(xing)時應為(wei)0.5m，交叉時應為(wei)0.15m。
⑤. 管道(dao)穿過(guo)地下室外墻(qiang)或地下構筑物墻(qiang)壁(bi)時應(ying)預埋防水(shui)套管。
⑥. 管道不得(de)布置在可能受重物壓(ya)壞的(de)地方。
⑦. 管道不得穿過設(she)備。
⑧. 管頂最小(xiao)埋設深(shen)度(du)：素土地坪(ping)不(bu)小(xiao)于(yu)0.6m；水泥地面不(bu)小(xiao)于(yu)0.4m。
⑨. 埋地管道不宜采用(yong)可能(neng)泄漏的連接結構，如法蘭或螺栓連接等，管材不宜采用(yong)易碎材料。
⑩. 埋地(di)管(guan)道與地(di)面(mian)(mian)上管(guan)道分界(jie)點(dian)一(yi)般(ban)在地(di)面(mian)(mian)以上0.5m處(chu)（有的工程項目統一(yi)規定為地(di)面(mian)(mian)以上0.3m處(chu)）。
?. 建(jian)筑物內的地下管道應盡量采(cai)用管溝敷(fu)設的方式。
?. 易(yi)(yi)燃(ran)易(yi)(yi)爆(bao)介質管道(dao)在(zai)裝(zhuang)置外，如為埋地(di)敷設(she)，則進入裝(zhuang)置區界(jie)附(fu)近應轉為地(di)上管道(dao)。
2. 露天裝置區埋地管道
①. 滿足埋地(di)管道之(zhi)(zhi)間(jian)(jian)(jian)、管道與構筑物之(zhi)(zhi)間(jian)(jian)(jian)以及管道與鐵路(lu)之(zhi)(zhi)間(jian)(jian)(jian)平行與交叉的凈距規定。
②. 埋地管道的套(tao)管應伸(shen)出(chu)道路或管溝外緣兩側不小于(yu)1.0m，伸(shen)出(chu)鐵路兩側不小于(yu)3.0m。以上套(tao)管內不允許有(you)法蘭、螺紋等連(lian)接件，管道焊縫需要探傷。
③. 管道高點(dian)設(she)排氣、低點(dian)設(she)排凈，并(bing)設(she)閥(fa)門井。
④. 鑄鐵管(guan)或非金屬(shu)管(guan)道(dao)(dao)穿過(guo)車輛(liang)通過(guo)的通道(dao)(dao)時，需(xu)預埋套管(guan)。
三(san)、GB50316《工業金屬管道設(she)計(ji)規范》對埋地(di)管道設(she)計(ji)的要求
①. 埋地(di)敷(fu)設(she)的管道應妥(tuo)善解決防(fang)凍、防(fang)凝結、吹掃、排液、防(fang)外(wai)腐蝕(shi)及承(cheng)受外(wai)荷載等問題。埋地(di)管道如有閥(fa)(fa)(fa)門應設(she)閥(fa)(fa)(fa)井。大型閥(fa)(fa)(fa)井應考慮操作和(he)檢修人(ren)員能下到(dao)井內作業(ye)；小型閥(fa)(fa)(fa)井可只(zhi)考慮人(ren)員在(zai)井外(wai)操作閥(fa)(fa)(fa)門的可能性（手操作或采用閥(fa)(fa)(fa)門伸長(chang)桿）。閥(fa)(fa)(fa)井應設(she)排水點(dian)。
②. 輸送可(ke)燃氣(qi)體、可(ke)燃液(ye)體的(de)埋地管(guan)道不宜穿越電纜(lan)溝(gou)，如(ru)不可(ke)避免時應設(she)套(tao)管(guan)。當管(guan)道介(jie)質溫度(du)超(chao)過(guo)60℃時，在套(tao)管(guan)內應充填隔熱材料，使(shi)套(tao)管(guan)外壁溫度(du)不超(chao)過(guo)60℃。套(tao)管(guan)長度(du)伸出電纜(lan)溝(gou)外壁不小于0.5m。
③. 管道(dao)與(yu)管道(dao)及電纜間(jian)的最小(xiao)水平間(jian)距(ju)應符合現行國家標準GB 50187《工(gong)業企業總平面設計規范》的規定。
④. 從道(dao)路下(xia)面穿(chuan)越的管道(dao)，其(qi)頂(ding)部至路面不宜小(xiao)于(yu)0.7m（SH/T 3012規定裝置(zhi)內埋地(di)管道(dao)的管頂(ding)距一般混凝(ning)土地(di)表面不應(ying)(ying)小(xiao)于(yu)0.3m；通(tong)過(guo)機械車輛的通(tong)道(dao)下(xia)不小(xiao)于(yu)0.75m或(huo)采用套管保護）。從鐵路下(xia)面穿(chuan)越的管道(dao)應(ying)(ying)設套管，套管頂(ding)至鐵軌(gui)底的距離不應(ying)(ying)小(xiao)于(yu)1.2m。
⑤. 管道(dao)(dao)與電(dian)纜(lan)間交叉凈(jing)距不應小于0.5m。電(dian)纜(lan)宜敷設在熱管道(dao)(dao)下面，腐蝕(shi)性流體(ti)管道(dao)(dao)上面。
⑥. B類(lei)流體（按GB50316）、氧氣和熱力管(guan)(guan)道與其他(ta)管(guan)(guan)道的(de)(de)交叉凈距不應小于0.25m；C類(lei)及D類(lei)流體管(guan)(guan)道間的(de)(de)交叉凈距不宜小于0.15m。
⑦. 管(guan)道埋深應(ying)在冰凍(dong)線以下。當(dang)無法實現時，應(ying)有可靠的防(fang)凍(dong)保護措施。
⑧. 設有補償(chang)器、閥(fa)門及其他需維修(xiu)的(de)管道組成件，應將其布(bu)置在符合安(an)全要求的(de)井室(shi)中，井內應有寬度大于(yu)或等(deng)于(yu)0.5m的(de)維修(xiu)空間。
⑨. 有(you)加熱(re)保護的（如伴熱(re)）管道不(bu)應(ying)直接埋(mai)地，可(ke)設在(zai)管溝內(nei)。
⑩. 挖土共(gong)溝敷設管道的要(yao)求應符合(he)現(xian)行國家標準(zhun)GB50187《工業(ye)(ye)企業(ye)(ye)總平面設計規范》的規定。
?. 帶有隔熱層及外(wai)護套的(de)(de)埋(mai)地(di)管道(dao)，布(bu)置(zhi)時應(ying)有足夠柔(rou)性，并(bing)在外(wai)套內有內管熱脹的(de)(de)余地(di)。無補償直(zhi)埋(mai)方法，可用于(yu)溫(wen)度小于(yu)或(huo)等(deng)于(yu)120℃的(de)(de)D類流體(ti)的(de)(de)管道(dao)，并(bing)應(ying)按國家現行直(zhi)埋(mai)供熱管道(dao)標準(zhun)的(de)(de)規定進(jin)行設計(ji)與施工。
四、大型管溝內管道布置(zhi)
1. 管(guan)溝內管(guan)道布置必(bi)須符合(he)的(de)條件
①. 輸送介質無(wu)腐(fu)蝕、無(wu)毒以及非易(yi)燃易(yi)爆管(guan)道。
②. 不宜埋地、又不宜架(jia)空布置的(de)管道。
③. 正常地下(xia)水位低于(yu)溝底(di)。
④. 防(fang)止重組分氣體及有害(hai)氣體在溝(gou)內聚集(ji)，必要時在溝(gou)內填砂。
2. 管溝的(de)設(she)計
①. 管(guan)(guan)溝坡度(du)：各(ge)種管(guan)(guan)溝溝底應(ying)有不(bu)小(xiao)于(yu)0.002的縱向坡度(du)，管(guan)(guan)溝截面底部應(ying)有0.05的坡度(du)。管(guan)(guan)溝最(zui)低處(chu)應(ying)設下水箅子和集水坑，以便將管(guan)(guan)道偶然泄(xie)漏或溝壁滲(shen)水排除。
②. 管溝(gou)溝(gou)蓋板(ban)應(ying)做成(cheng)0.02的(de)橫向雙落(luo)水坡(po)度(du)，當溝(gou)寬(kuan)小于1.0m時可做成(cheng)單坡(po)，以便地面(mian)滲水排(pai)至溝(gou)外(wai)。
③. 管溝埋深：蓋板至設計地面的覆土深不小于0.3m，車行道(dao)路不小于0.5m。
④. 若管溝低于(yu)地(di)下水(shui)位時，管溝應采取全防水(shui)結構。
⑤. 檢(jian)查井(jing)的設置場合：對裝(zhuang)有(you)閥門或需(xu)要經常(chang)檢(jian)修的管件；直線部分(fen)相隔100～150m（最大不超過200m）；管溝縱向(xiang)坡度(du)最低點處。
⑥. 管溝內考慮自然通風(feng)，必要(yao)時(shi)通行(xing)管溝采用臨時(shi)機械通風(feng)。
3. 管(guan)溝中管(guan)道(dao)閥門設置
①. 管(guan)(guan)溝中管(guan)(guan)道排列(lie)要便于安(an)裝維(wei)修(xiu)。

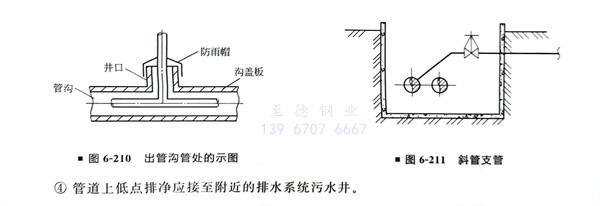

②. 管溝中管道(dao)穿出溝蓋(gai)板(ban)與地上(shang)管道(dao)相接，需(xu)加垂(chui)直方向套管或(huo)搗制豎井至地面(mian)上(shang)0.5m，蓋(gai)板(ban)處需(xu)密封，頂部需(xu)加防雨帽（圖6-210）。
③. 檢查井的人孔應布置(zhi)(zhi)(zhi)在井的邊緣(yuan)四角位置(zhi)(zhi)(zhi)。閥(fa)門宜立裝、手輪朝上。管道布置(zhi)(zhi)(zhi)應緊(jin)湊，如支管以45°與主(zhu)管相接(jie)，閥(fa)門設在水平(ping)管上（圖6-211）。
④. 管道上低點排凈應接至附近的排水(shui)系統污(wu)水(shui)井。
五、GB50316《工業金屬管道設計(ji)規范》對溝內管道設計(ji)的(de)要求
①. 可通行(xing)管溝的管道布置(zhi)應(ying)符合以下規定(ding)。
a. 在(zai)無可靠(kao)的通風條件及無安全措施時，不得在(zai)通行管(guan)溝內布置窒息(xi)性(xing)及B類流體的管(guan)道。
b. 溝內過道(dao)凈(jing)寬(kuan)不宜小(xiao)于0.7m，凈(jing)高不宜小(xiao)于1.8m。
c. 對于長的管(guan)溝應(ying)設(she)安(an)全(quan)入口，每隔100m應(ying)設(she)有人(ren)孔(kong)及直梯(ti)，必要時設(she)安(an)裝孔(kong)。
②. 不可通行管(guan)(guan)溝(gou)的管(guan)(guan)道布置應符合下列規定。
a. 當(dang)溝內布(bu)置(zhi)(zhi)經常(chang)操作的(de)閥(fa)門(men)時(shi)，閥(fa)門(men)應布(bu)置(zhi)(zhi)在不(bu)影響通行(xing)的(de)地方(fang)，必(bi)要時(shi)可增設(she)閥(fa)門(men)伸(shen)長桿(gan)，將手輪引伸(shen)至靠近活動溝蓋背面的(de)高度處。
b. B類流體(ti)（按GB50316）的(de)管(guan)(guan)道不宜(yi)設在(zai)密(mi)閉(bi)的(de)溝(gou)內(nei)。在(zai)明溝(gou)中不宜(yi)敷設密(mi)度比環境空(kong)氣大的(de)B類氣體(ti)管(guan)(guan)道。當不可避免時(shi)，應在(zai)溝(gou)內(nei)填滿細砂(sha)，并應定期(qi)檢(jian)查管(guan)(guan)道使用情況。
六、室外地下管(guan)道(dao)與鐵路道(dao)路及建筑物(wu)間的距離

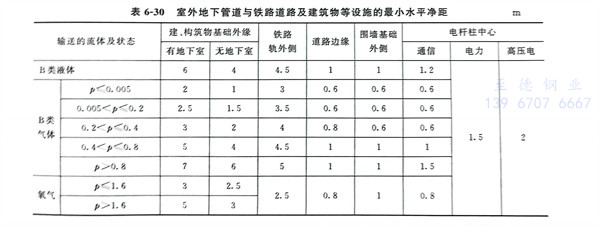

室外地(di)下管道(dao)與鐵路道(dao)路及(ji)建筑物等設施的最小水平凈距見表6-30。
七、地下(xia)管道布置設計工程實例

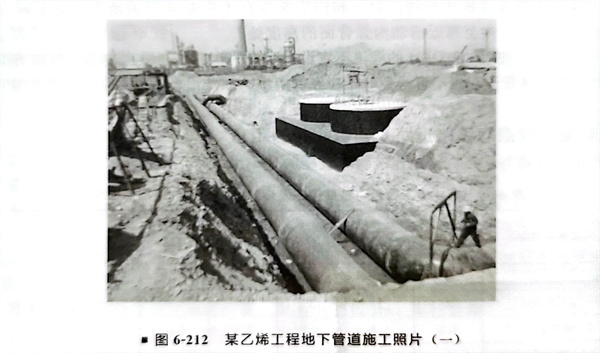

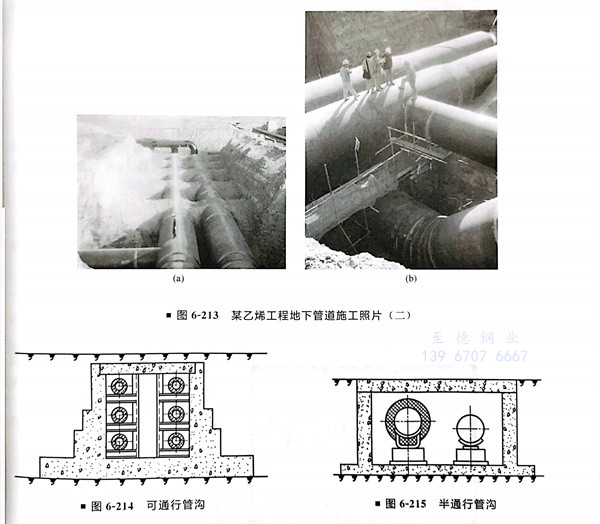

某乙烯工程地下管道施(shi)工照(zhao)片（圖6-212、圖6-213）
管(guan)(guan)溝(gou)(gou)中(zhong)敷設(she)管(guan)(guan)道，當管(guan)(guan)道不(bu)宜于埋地(di)或沿(yan)地(di)面(mian)敷設(she)，又(you)不(bu)可能架空敷設(she)時，可敷設(she)在(zai)管(guan)(guan)溝(gou)(gou)中(zhong)。管(guan)(guan)溝(gou)(gou)的形式一般有如下三種：可通(tong)行管(guan)(guan)溝(gou)(gou)（圖6-214）、半(ban)通(tong)行管(guan)(guan)溝(gou)(gou)（圖6-215）、不(bu)通(tong)行管(guan)(guan)溝(gou)(gou)。
半通行管(guan)溝(gou)的(de)凈高一(yi)般(ban)小(xiao)于1.6m，通道寬度一(yi)般(ban)采用(yong)0.6m左(zuo)右。如果(guo)采用(yong)橫(heng)貫管(guan)溝(gou)斷面(mian)的(de)支架(jia)時，其下面(mian)的(de)凈高應(ying)不小(xiao)于1m。
不(bu)通行管(guan)溝(gou)容(rong)積(ji)小(xiao)(xiao)，最小(xiao)(xiao)高度(du)為(wei)0.45m，管(guan)子外表(biao)距(ju)溝(gou)底、溝(gou)頂(ding)和側墻的凈(jing)距(ju)及(ji)相鄰兩根(gen)管(guan)道凈(jing)距(ju)不(bu)應小(xiao)(xiao)于0.15m；管(guan)道只能(neng)布置成單層，不(bu)能(neng)雙(shuang)層或多層布置，以便(bian)安裝及(ji)檢修。
在(zai)管(guan)溝中敷設管(guan)道時(shi)，如同一地溝內有(you)幾層(ceng)(ceng)管(guan)道，敷設應從(cong)最(zui)下面一層(ceng)(ceng)開(kai)始，最(zui)好在(zai)下層(ceng)(ceng)的管(guan)道安裝(zhuang)、試壓、保溫(wen)等(deng)全部完成后，再進行上層(ceng)(ceng)管(guan)道的安裝(zhuang)。
用(yong)管溝敷(fu)設(she)管道的(de)優點是：管道隱蔽(bi)，不占(zhan)用(yong)空間位置；檢(jian)修(xiu)(xiu)方便(bian)(bian)（與埋(mai)地敷(fu)設(she)比較(jiao)）；距離短(duan)，節省材(cai)料。缺點是：管溝修(xiu)(xiu)建費用(yong)較(jiao)高，投資較(jiao)大；管道安裝(zhuang)、檢(jian)修(xiu)(xiu)不如架空敷(fu)設(she)方便(bian)(bian)；一般不適宜于敷(fu)設(she)輸送有(you)腐蝕(shi)性(xing)及有(you)爆炸性(xing)危險(xian)介質的(de)管道。
