①. 收(shou)(shou)(shou)集(ji)(ji)(ji)站(zhan)(zhan)(zhan)接(jie)管(guan)數：DN40冷(leng)(leng)凝水(shui)收(shou)(shou)(shou)集(ji)(ji)(ji)站(zhan)(zhan)(zhan)（或DN50熱水(shui)或導熱油收(shou)(shou)(shou)集(ji)(ji)(ji)站(zhan)(zhan)(zhan)）每站(zhan)(zhan)(zhan)設DN15（或DN20）接(jie)管(guan)口(kou)不(bu)(bu)少(shao)于6個；DN50冷(leng)(leng)凝水(shui)收(shou)(shou)(shou)集(ji)(ji)(ji)站(zhan)(zhan)(zhan)（或DN80熱水(shui)或導熱油收(shou)(shou)(shou)集(ji)(ji)(ji)站(zhan)(zhan)(zhan)）每站(zhan)(zhan)(zhan)設DN15（或DN20）接(jie)管(guan)口(kou)不(bu)(bu)少(shao)于10個。每個收(shou)(shou)(shou)集(ji)(ji)(ji)站(zhan)(zhan)(zhan)留1～2個備用口(kou)，備用口(kou)應配置(zhi)閥門(men)并用螺紋(wen)管(guan)帽或法蘭蓋封閉。
②. 根據管(guan)道布(bu)置設計需要，收(shou)集站可(ke)以采用臥式(shi)（水(shui)平）或(huo)立式(shi)布(bu)置。
③. 冷凝水收集站的各伴管接管口應帶有各自的蒸汽(qi)疏水(shui)閥(fa)及切斷閥。
④. 一般在3m半徑范(fan)圍內至(zhi)少(shao)有3根(gen)冷凝液管或回水(shui)(shui)管組時，應提(ti)供冷凝液站(zhan)或熱水(shui)(shui)回水(shui)(shui)站(zhan)。
⑤. 蒸汽冷(leng)凝水(shui)(shui)回(hui)流管(guan)(guan)應從總(zong)管(guan)(guan)的頂(ding)部引入；冷(leng)凝水(shui)(shui)總(zong)管(guan)(guan)高于(yu)收(shou)集(ji)站(zhan)時(shi)，如果確認冷(leng)凝水(shui)(shui)回(hui)流管(guan)(guan)可能有(you)閃蒸蒸汽時(shi)，則收(shou)集(ji)管(guan)(guan)上(shang)應加止回(hui)閥(fa)。
⑥. 蒸汽分(fen)配(pei)管與凝結水集合管的(de)斷面(mian)積不能小于，伴(ban)熱管斷面(mian)積之和。

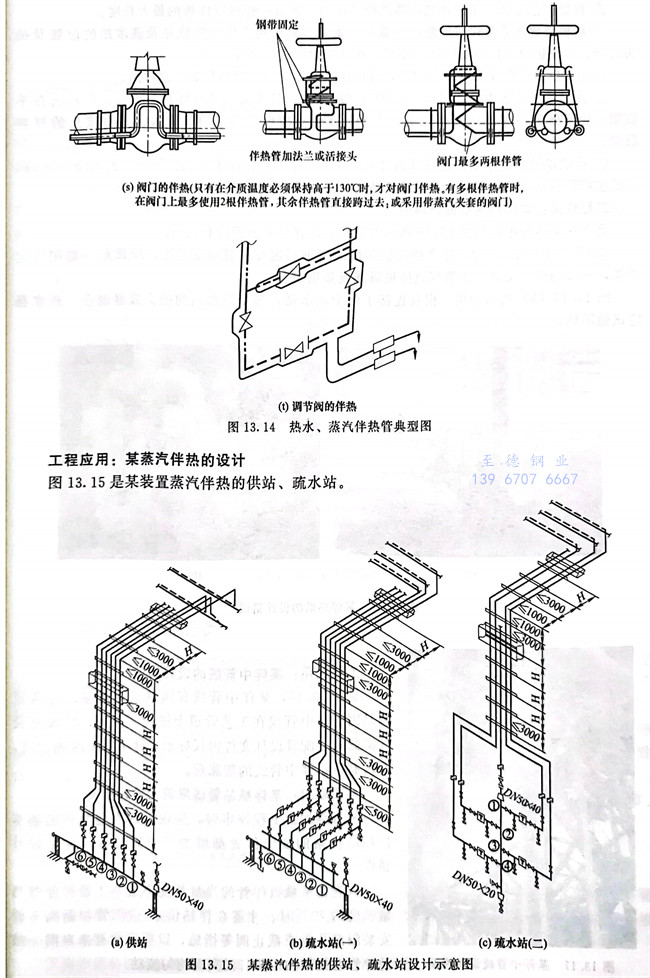

工程應用：熱水、蒸汽伴熱管典型圖

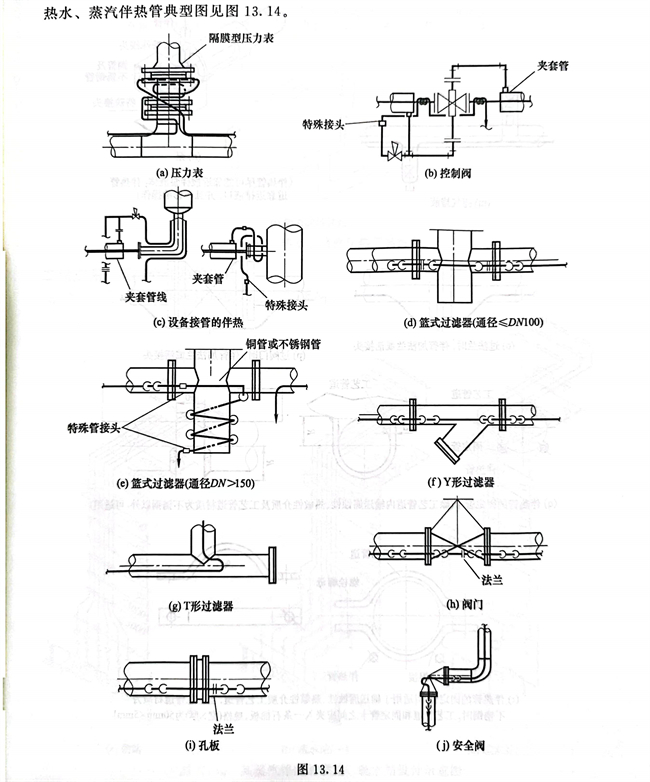

熱水(shui)、蒸汽伴熱管典型(xing)圖見圖13.14。
①. 根據工藝專(zhuan)業提供的(de)(de)伴(ban)(ban)熱(re)用蒸汽(qi)設計壓力，查出伴(ban)(ban)管可以(yi)伴(ban)(ban)熱(re)的(de)(de)最(zui)大長度。
②. 根據裝置(zhi)(zhi)內需要(yao)伴熱的(de)管道數(shu)量(liang)及距離，規(gui)劃出(chu)蒸汽伴熱的(de)供站(zhan)及疏水站(zhan)的(de)位(wei)置(zhi)(zhi)及抽(chou)頭數(shu)量(liang)，并(bing)根據每個(ge)伴熱站(zhan)位(wei)置(zhi)(zhi)的(de)環境選擇是采(cai)用立(li)式站(zhan)或臥式站(zhan)。
③. 在3D模型(xing)內(nei)或管道平面(mian)圖上，設(she)計伴熱連接總管及伴熱供站(zhan)、疏水站(zhan)。
④. 在伴(ban)(ban)熱連(lian)接(jie)表(biao)中示(shi)意出每(mei)個伴(ban)(ban)熱站(zhan)（疏水站(zhan)）各抽頭編(bian)號所伴(ban)(ban)熱的(de)(de)管線、標示(shi)出在平面圖(tu)上的(de)(de)起伴(ban)(ban)和終(zhong)伴(ban)(ban)的(de)(de)位置等(deng)信息，表(biao)示(shi)出了伴(ban)(ban)熱管線的(de)(de)總長(chang)度、管接(jie)頭、活(huo)接(jie)頭的(de)(de)材料數(shu)量。
⑤. 伴熱(re)(re)(re)供站(zhan)、疏水站(zhan)的(de)位置(zhi)及編號可(ke)以在(zai)管道平面布置(zhi)圖上(shang)查到。伴熱(re)(re)(re)有關(guan)的(de)設(she)計(ji)文件(jian)，主(zhu)要包(bao)括(kuo)管道平面布置(zhi)圖（示意了伴熱(re)(re)(re)站(zhan)的(de)位置(zhi)）及伴熱(re)(re)(re)連接表。
工程應用：某伴熱(re)站(zhan)的設計錯誤

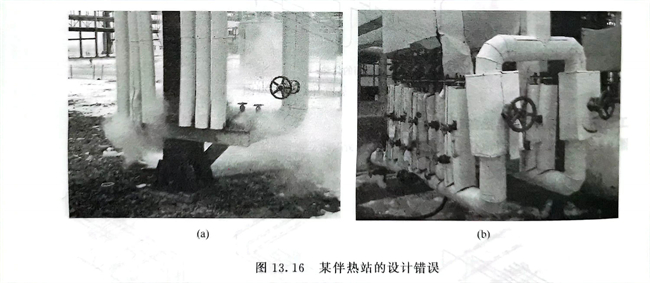

筆者在(zai)某裝置中看到圖(tu)13.16所示的(de)結構，該伴熱站的(de)設計有(you)錯誤。
如(ru)圖13.16（a）所示，整個(ge)伴熱供(gong)站用大型鋼固定(ding)在了管(guan)廊支(zhi)柱上(shang)，應該是一端(duan)用固定(ding)支(zhi)架(jia)，一端(duan)用滑動(dong)支(zhi)架(jia)。伴管(guan)宜整體做隔熱成集(ji)束布置。
圖13.16（b）所示為用一根(gen)管連(lian)接了兩個疏(shu)水(shui)站，每個疏(shu)水(shui)站的抽頭數量偏多。疏(shu)水(shui)器應該(gai)做隔熱。
工程應用：某伴中管線(xian)的設計錯誤

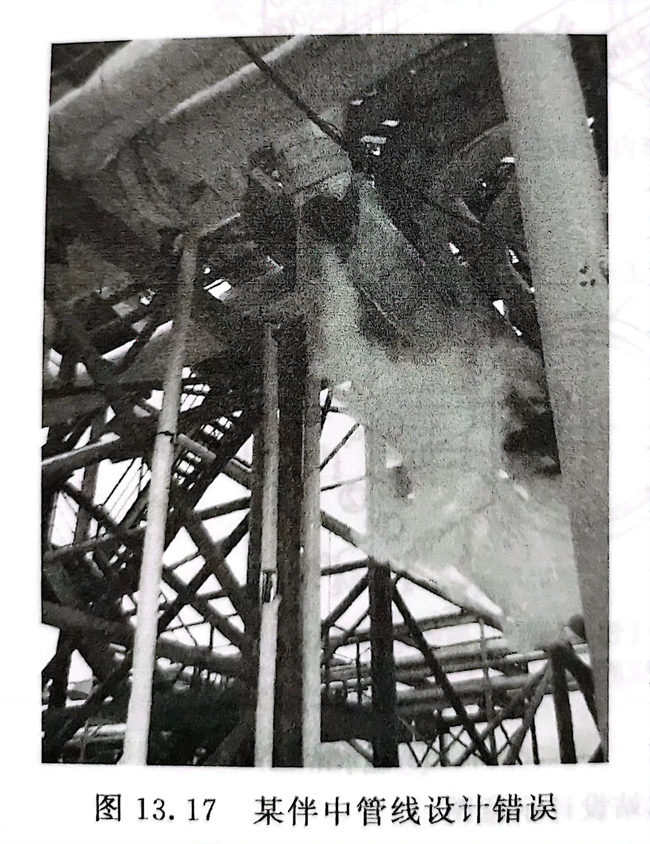

見圖13.17，某伴中管(guan)線在隔熱層內(nei)泄漏，究其原因是因為伴中管(guan)線在工藝管(guan)道上進行了(le)固定(ding)(ding)，但沒有(you)設計膨(peng)脹(zhang)彎(wan)。配管(guan)設計文(wen)件內(nei)僅(jin)標示了(le)伴中管(guan)線的固定(ding)(ding)點，而沒有(you)標示伴中管(guan)線的膨(peng)脹(zhang)彎(wan)。
工程應(ying)用：某伴熱站管線限流的設計錯(cuo)誤
筆者參加某(mou)工程評審時，發現(xian)設(she)計人把所有的(de)熱(re)水伴熱(re)站供站的(de)抽(chou)頭位置都(dou)增加了限流孔板，這(zhe)是設(she)計錯誤。
只有(you)(you)在(zai)某(mou)最短伴管(guan)的當(dang)量長(chang)度不(bu)宜小于最長(chang)伴管(guan)當(dang)量長(chang)度的70％時，才需(xu)在(zai)伴熱(re)供(gong)水／供(gong)汽管(guan)切(qie)斷閥下游安(an)裝限流(liu)孔板或截止閥等措施，以保證所有(you)(you)來自同(tong)一(yi)站的伴管(guan)有(you)(you)相似的壓降，以實現均勻流(liu)動。
