夾套管結(jie)構的配管設計要求規范主(zhu)要有以下幾點：

 ①. 夾套加熱(re)系統應包括：蒸(zheng)汽(qi)(qi)（或(huo)熱(re)水(shui)(shui)(shui)或(huo)導(dao)熱(re)油(you)(you)）總管(guan)(guan)(guan)(guan)、蒸(zheng)汽(qi)(qi)（或(huo)熱(re)水(shui)(shui)(shui)或(huo)導(dao)熱(re)油(you)(you)）進入(ru)管(guan)(guan)(guan)(guan)、分配站(zhan)、套管(guan)(guan)(guan)(guan)、冷凝(ning)水(shui)(shui)(shui)排出(chu)管(guan)(guan)(guan)(guan)、收(shou)集站(zhan)、冷凝(ning)水(shui)(shui)(shui)（或(huo)熱(re)水(shui)(shui)(shui)或(huo)導(dao)熱(re)油(you)(you)）、回流(liu)總管(guan)(guan)(guan)(guan)等(deng)。其(qi)設計(ji)要求(qiu)同伴管(guan)(guan)(guan)(guan)加熱(re)系統。每個分配站(zhan)或(huo)回收(shou)站(zhan)上所設的加熱(re)介質(zhi)接(jie)口數應不超過6個，但至少有3個。

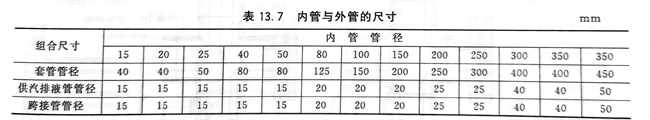

 ②. 夾套(tao)(tao)加熱管(guan)的組合尺寸：夾套(tao)(tao)管(guan)組裝(zhuang)及其配(pei)件(jian)選用應根據套(tao)(tao)管(guan)與(yu)內管(guan)的介質性(xing)質、設計溫度(du)和設計壓力等條件(jian)確(que)定。除非另有規定，夾套(tao)(tao)加熱管(guan)的組合尺寸結(jie)構見表13.7。

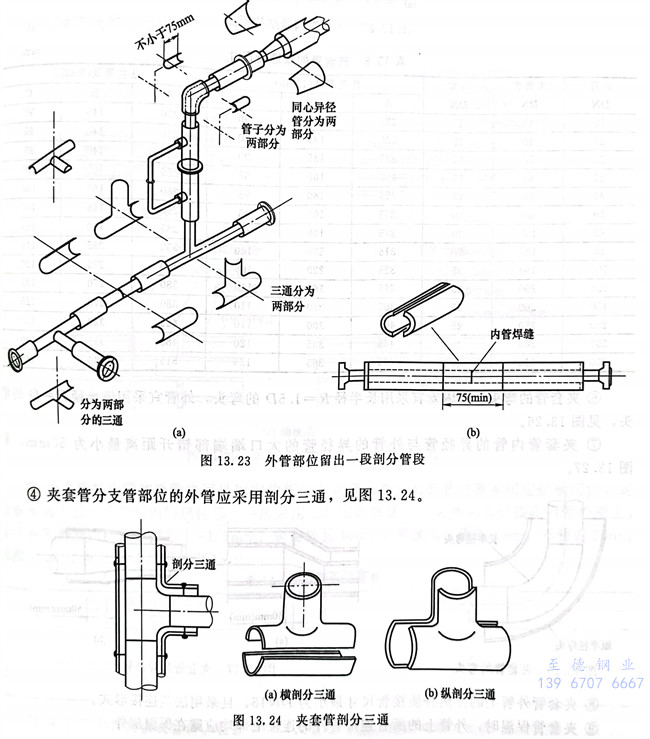

 ③. 夾(jia)套管為“隱(yin)蔽型”時(shi)，在內管需要檢查(cha)的(de)焊縫部(bu)位(wei)，對(dui)應(ying)的(de)外(wai)管位(wei)置應(ying)留出一段(duan)剖分(fen)管段(duan)，剖分(fen)管段(duan)的(de)最小(xiao)長度一般不小(xiao)于75mm，見圖13.23。

 ④. 夾套管分(fen)支管部位的外管應采(cai)用剖分(fen)三通(tong)，見圖13.24。

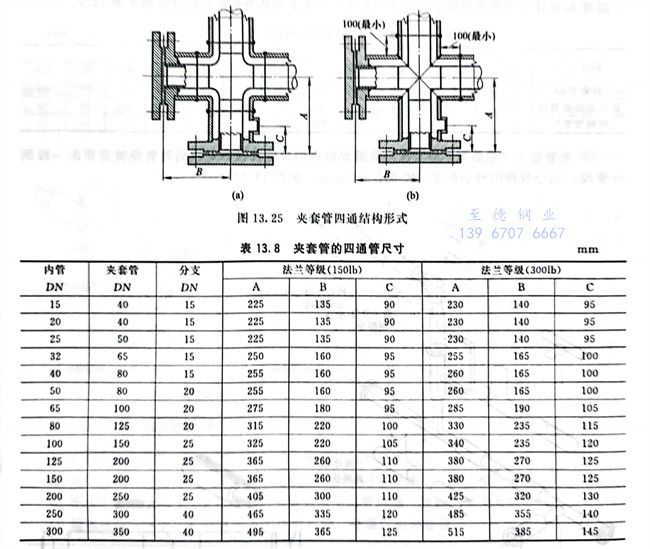

⑤. 夾套管的四通管。當管道夾套內的工藝物料在常溫下固化，或維修時需要機械清除的才采用四通(tong)來代替彎頭，其結構形式見圖13.25，尺寸見表13.8。

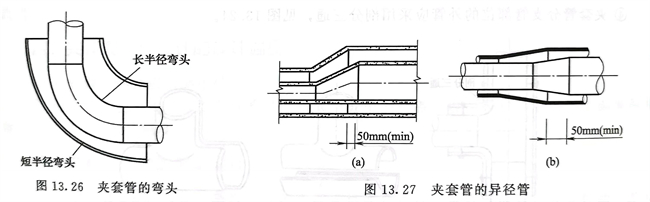

 ⑥. 夾套管(guan)的(de)(de)彎(wan)頭位置內(nei)管(guan)宜采(cai)(cai)用(yong)長半(ban)徑(jing)R＝1.5D的(de)(de)彎(wan)頭，外管(guan)宜采(cai)(cai)用(yong)短半(ban)徑(jing)的(de)(de)彎(wan)頭，見圖13.26。

 ⑦. 夾套管(guan)(guan)內管(guan)(guan)的異徑(jing)(jing)管(guan)(guan)與外管(guan)(guan)的異徑(jing)(jing)管(guan)(guan)的大(da)口端端部錯開距離最小為50mm，見圖(tu)13.27。

 ⑧. 夾套(tao)管外(wai)管上(shang)的伴熱介質接(jie)(jie)管尺寸最小為(wei)DN15，且采用法蘭(lan)連接(jie)(jie)形式。

 ⑨. 夾(jia)套管(guan)(guan)保溫時，外管(guan)(guan)上(shang)的(de)所有連(lian)接管(guan)(guan)件(jian)的(de)連(lian)接端部均應(ying)露在保溫層外。

 ⑩. 內(nei)管(guan)與(yu)外管(guan)的連接形式可根據夾套管(guan)端部結構形式確定。

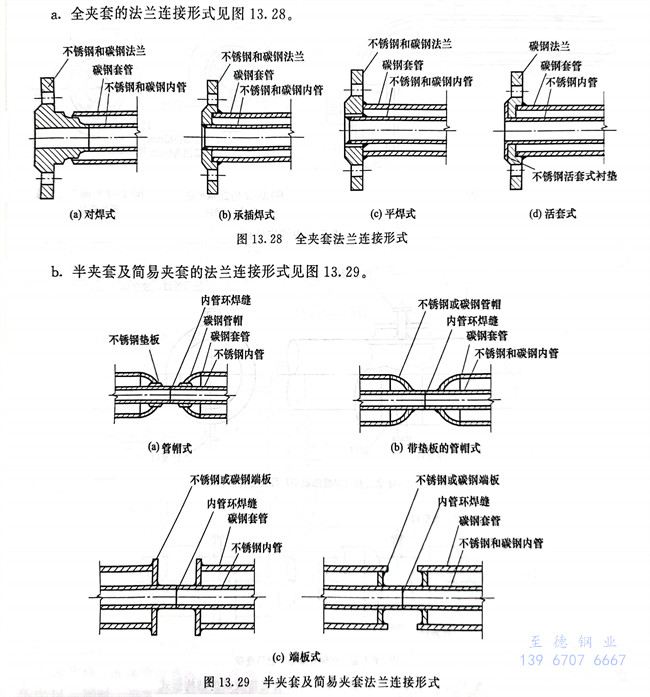

   a. 全(quan)夾套的法蘭(lan)連接形式(shi)見(jian)圖13.28。

   b. 半夾(jia)套(tao)及(ji)簡易夾(jia)套(tao)的法蘭連接形式(shi)見圖13.29。

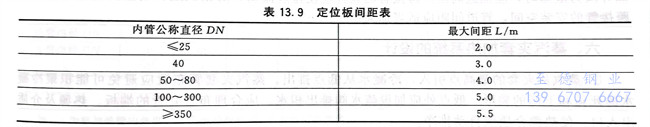

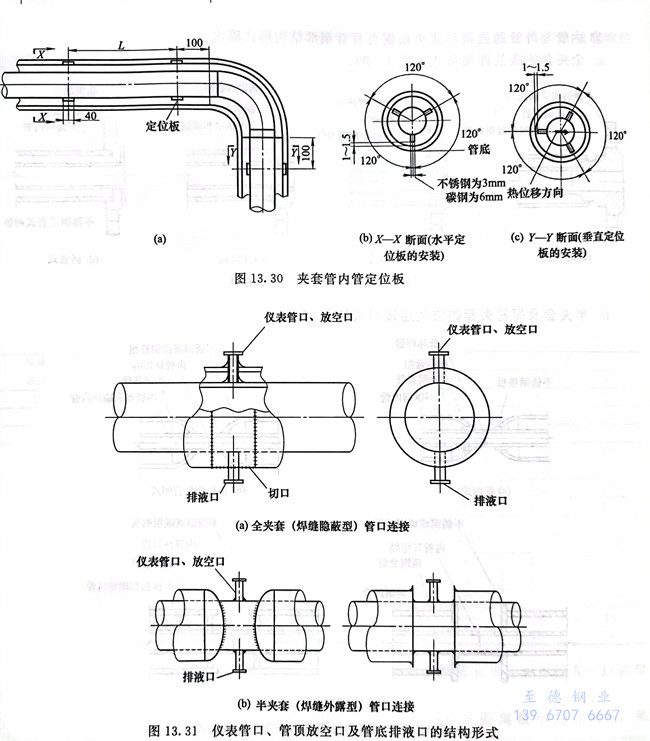

 ?. 夾(jia)(jia)(jia)套管(guan)(guan)的(de)內管(guan)(guan)和外(wai)管(guan)(guan)之間采用定(ding)位(wei)(wei)(wei)(wei)板(ban)(ban)的(de)方式來(lai)支承(cheng)。夾(jia)(jia)(jia)套管(guan)(guan)內管(guan)(guan)采用定(ding)位(wei)(wei)(wei)(wei)板(ban)(ban)定(ding)位(wei)(wei)(wei)(wei)，定(ding)位(wei)(wei)(wei)(wei)板(ban)(ban)安裝方位(wei)(wei)(wei)(wei)不(bu)應(ying)影(ying)響內管(guan)(guan)熱位(wei)(wei)(wei)(wei)移。一般采用三塊(kuai)定(ding)位(wei)(wei)(wei)(wei)板(ban)(ban)按120°夾(jia)(jia)(jia)角均(jun)布焊接在內管(guan)(guan)外(wai)壁上，定(ding)位(wei)(wei)(wei)(wei)板(ban)(ban)距外(wai)管(guan)(guan)內壁的(de)空(kong)隙為(wei)1～1.5mm，定(ding)位(wei)(wei)(wei)(wei)板(ban)(ban)長(chang)40mm，厚度為(wei)：碳鋼(gang)6mm，不(bu)銹鋼(gang)3mm。見圖13.30。定(ding)位(wei)(wei)(wei)(wei)板(ban)(ban)的(de)間距見表(biao)13.9。

?. 夾套管(guan)內管(guan)的(de)儀表(biao)管(guan)口(kou)、管(guan)頂放(fang)空(kong)口(kou)及(ji)管(guan)底排液口(kou)的(de)結構形式見圖13.31。

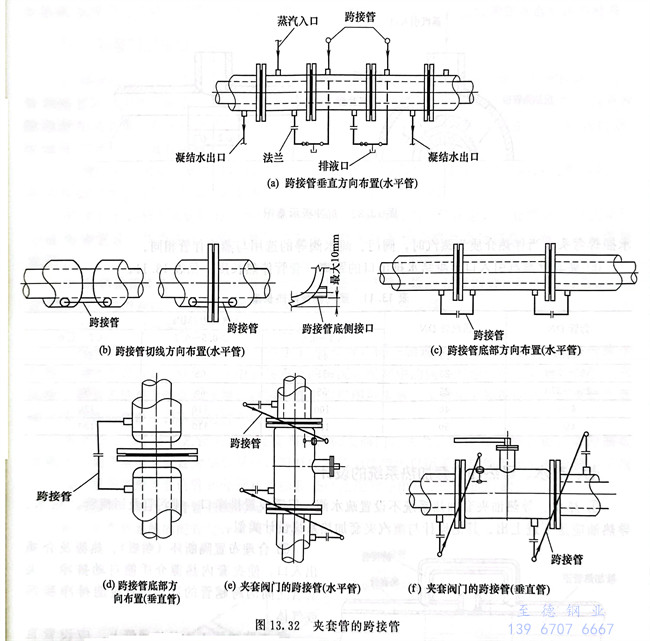

 ?. 夾套管的跨接管見(jian)圖13.32。

   跨(kua)(kua)(kua)接管連(lian)接應(ying)防止積液(ye)和堵塞(sai)，并考(kao)(kao)慮(lv)跨(kua)(kua)(kua)接管的(de)安(an)裝空間。跨(kua)(kua)(kua)接管拐彎(wan)處宜采用(yong)煨彎(wan)彎(wan)頭(tou)。每(mei)段夾套管之(zhi)間，在規定長度(du)范圍內，伴(ban)熱介(jie)質可采用(yong)跨(kua)(kua)(kua)接管進行串連(lian)。跨(kua)(kua)(kua)接管的(de)管口方位設置(zhi)應(ying)按照(zhao)下列(lie)原則：伴(ban)熱介(jie)質為氣態時(shi)，應(ying)高(gao)進低出(chu)；伴(ban)熱介(jie)質為液(ye)態時(shi)，應(ying)低進高(gao)出(chu)。跨(kua)(kua)(kua)接管的(de)設計應(ying)使排放流暢，防止積液(ye)和堵塞(sai)。配管時(shi)應(ying)考(kao)(kao)慮(lv)跨(kua)(kua)(kua)接管的(de)安(an)裝空間，管道間距應(ying)適當加大。
