一、裝置內構筑物的類(lei)型(xing)
裝置(zhi)內構(gou)筑物(wu)包(bao)括管架(jia)(jia)（包(bao)括管廊）框架(jia)(jia)、平臺(tai)梯子、放(fang)空(kong)煙囪，防火(huo)墻(qiang)、管溝、圍堰等。
二、構筑物布置設計的一(yi)般要求
①. 在(zai)構(gou)架(jia)(jia)上布(bu)置設(she)備(bei)時，應結(jie)合結(jie)構(gou)設(she)計布(bu)置設(she)備(bei)的支座(zuo)梁，且應將尺寸相同(tong)或相近的設(she)備(bei)布(bu)置在(zai)同(tong)一(yi)層構(gou)架(jia)(jia)上。
②. 靠近(jin)管廓的構架立(li)柱(zhu)宜(yi)與管廓立(li)柱(zhu)對(dui)齊。
③. 構架的(de)(de)層(ceng)高應符合的(de)(de)要(yao)(yao)求：生產過(guo)程要(yao)(yao)求設(she)備(bei)(bei)布(bu)(bu)置(zhi)的(de)(de)高度(du)(du)；設(she)備(bei)(bei)操作和檢修的(de)(de)必要(yao)(yao)高度(du)(du)；管(guan)道(dao)布(bu)(bu)置(zhi)的(de)(de)高度(du)(du)（包(bao)括與管(guan)廊(lang)相(xiang)連(lian)管(guan)道(dao)的(de)(de)高度(du)(du)）。
④. 裝(zhuang)置(zhi)的可燃(ran)(ran)氣體(ti)、液化烴和可燃(ran)(ran)液體(ti)設備采用多(duo)層(ceng)構架布置(zhi)時，除工藝(yi)要(yao)求外，其構架不(bu)宜超過4層(ceng)（含地面層(ceng)）。當工藝(yi)對設備布置(zhi)有特殊要(yao)求（如重力流要(yao)求）時，構架層(ceng)數不(bu)受此(ci)限。
三、框架的布置(zhi)設計
1. 框架的類型
框(kuang)(kuang)架(jia)(jia)(jia)按設備(bei)布置(zhi)需(xu)要可以(yi)和管(guan)廊(lang)結合在(zai)一起布置(zhi)，如(ru)管(guan)廊(lang)下布置(zhi)機、泵，管(guan)廊(lang)的(de)管(guan)道在(zai)泵的(de)上(shang)(shang)方，管(guan)道上(shang)(shang)方第一層框(kuang)(kuang)架(jia)(jia)(jia)布置(zhi)高位容器(qi)(qi)(qi)，第二層布置(zhi)冷(leng)卻(que)(que)器(qi)(qi)(qi)和換(huan)熱器(qi)(qi)(qi)，最上(shang)(shang)一層布置(zhi)空(kong)冷(leng)器(qi)(qi)(qi)或冷(leng)凝冷(leng)卻(que)(que)器(qi)(qi)(qi)。框(kuang)(kuang)架(jia)(jia)(jia)也可以(yi)獨(du)立布置(zhi)。根據各(ge)類設備(bei)要求(qiu)設置(zhi)，如(ru)塔框(kuang)(kuang)架(jia)(jia)(jia)、反應器(qi)(qi)(qi)框(kuang)(kuang)架(jia)(jia)(jia)、換(huan)熱設備(bei)和容器(qi)(qi)(qi)框(kuang)(kuang)架(jia)(jia)(jia)等。
2. 框架的結構尺寸(cun)
框(kuang)(kuang)架(jia)(jia)(jia)的結構尺(chi)寸，按設備(bei)的不同(tong)要求確定(ding)，在(zai)管(guan)廊附近(jin)的框(kuang)(kuang)架(jia)(jia)(jia)，其(qi)柱(zhu)距與管(guan)廊柱(zhu)距對齊為宜，一般(ban)為6m。框(kuang)(kuang)架(jia)(jia)(jia)跨度隨架(jia)(jia)(jia)空設備(bei)要求不同(tong)而異。框(kuang)(kuang)架(jia)(jia)(jia)的高(gao)度應滿足設備(bei)的工(gong)藝操作、設備(bei)的安裝檢修和敷(fu)設管(guan)道的要求。框(kuang)(kuang)架(jia)(jia)(jia)的層高(gao)。按最大設備(bei)要求確定(ding)，但在(zai)布(bu)置(zhi)(zhi)設備(bei)時盡可能將尺(chi)寸相近(jin)似的設備(bei)布(bu)置(zhi)(zhi)在(zai)同(tong)一層框(kuang)(kuang)架(jia)(jia)(jia)上，而且要考慮設備(bei)支座梁的位置(zhi)(zhi)，使其(qi)經(jing)濟合理。
四、平臺(tai)梯(ti)子(zi)的布置設(she)計
①. 在需要操作和經常維修的場(chang)所應(ying)設(she)置平(ping)臺和梯(ti)(ti)子并按防火(huo)要求設(she)置安全梯(ti)(ti)。
②. 在設(she)備和(he)(he)管(guan)道上，操(cao)作中需(xu)(xu)要(yao)維修、檢查、調(diao)節和(he)(he)觀察的地方，如人孔、手孔、塔、法(fa)蘭、調(diao)節閥、安全閥、取樣點、流量孔板、液面計、工藝盲(mang)板，經(jing)常(chang)操(cao)作的閥門和(he)(he)需(xu)(xu)要(yao)用機械清理的管(guan)道轉彎處都應(ying)設(she)置平臺和(he)(he)梯(ti)子。
③. 對平臺的尺寸(cun)要(yao)求
a. 一般平臺(tai)寬度不應(ying)小于0.8m，平臺(tai)上凈(jing)空不應(ying)小于2.2m。
b. 相(xiang)鄰塔器的平(ping)臺標高應(ying)盡(jin)量一樣，布置成聯合平(ping)臺。
c. 為設(she)備人孔、手(shou)孔設(she)置(zhi)的平臺，與(yu)人孔中(zhong)心(xin)的距(ju)離宜為0.6～1.2m，不宜大(da)于1.5m；與(yu)手(shou)孔的距(ju)離不宜大(da)于0.8～1.4m。
d. 為設備加(jia)料口設置的平臺，距料口頂(ding)不宜大(da)于1.0m。
e. 裝設在設備(bei)上的(de)(de)平臺不應妨礙設備(bei)的(de)(de)檢修，否則，應做(zuo)成可拆卸式的(de)(de)。
f. 為立(li)式換熱器設置的平(ping)臺與上(shang)部管(guan)箱法蘭(lan)或管(guan)箱蓋(gai)的距離不宜(yi)大于(yu)1.5m。
g. 為了便于檢修水(shui)箱內的(de)管束，水(shui)箱上的(de)平臺應(ying)是(shi)可(ke)拆卸的(de)。
④. 梯子的設置(zhi)要求(qiu)
a. 廠房和框(kuang)架的(de)(de)(de)主要(yao)梯子和操作頻繁的(de)(de)(de)平臺的(de)(de)(de)梯子應(ying)采用(yong)斜梯。成組布置的(de)(de)(de)塔的(de)(de)(de)聯合平臺，宜采用(yong)斜梯。其他場合可設直梯、并應(ying)按(an)疏散和安全要(yao)求設置安全疏散梯。
b. 在(zai)設(she)置(zhi)平臺有困難而又需要操(cao)作和維(wei)修的(de)(de)地(di)方可設(she)置(zhi)直梯(ti)，如(ru)在(zai)設(she)備(bei)上(shang)安裝的(de)(de)壓力計、溫度計，不經常打開的(de)(de)手(shou)孔(kong)，液位控制器在(zai)2.0～3.5m之間(jian)，以及為地(di)下設(she)備(bei)設(she)置(zhi)的(de)(de)地(di)坑深度為2.0m以上(shang)等處。
⑤. 梯子的尺寸(cun)要(yao)求(qiu)
a. 斜梯的(de)角度(du)一般(ban)為45°，由(you)于(yu)條件限制也(ye)可55°，每段斜梯的(de)高度(du)不宜(yi)大于(yu)5m。超過5m時可設(she)梯間(jian)平臺(tai)，分(fen)段設(she)梯子。
b. 斜梯的寬度不應小于0.7m。
c. 直梯的寬度宜(yi)為0.4～0.6m。
d. 設(she)(she)備上的直梯宜從(cong)側(ce)面通向平臺。每段直梯的高(gao)度不應(ying)大于(yu)8m。超過8m時(shi)必(bi)須設(she)(she)梯間平臺，分段設(she)(she)梯子(zi)。
根據GB 4053.1-2009“單(dan)段(duan)梯(ti)及多段(duan)梯(ti)的(de)(de)梯(ti)高均應不大(da)于(yu)15m”結合石油(you)化工裝置的(de)(de)特點，規定作(zuo)為操(cao)作(zuo)梯(ti)每段(duan)梯(ti)子的(de)(de)高度(du)不宜大(da)于(yu)10m；作(zuo)為安全疏散(san)梯(ti)的(de)(de)每段(duan)梯(ti)子的(de)(de)高度(du)可大(da)于(yu)10m，但不應大(da)于(yu)15m。
⑥. 超過2m的直梯應設(she)安全護籠(long)。
⑦. 平(ping)臺(tai)的(de)防(fang)(fang)護欄(lan)桿(gan)(gan)高(gao)度為(wei)1m，20m以(yi)上平(ping)臺(tai)的(de)防(fang)(fang)護欄(lan)桿(gan)(gan)高(gao)度一般為(wei)1.2m。防(fang)(fang)護欄(lan)桿(gan)(gan)為(wei)固定式(shi)設施(shi)。對于影響(xiang)檢修的(de)欄(lan)桿(gan)(gan)，應采用可拆卸式(shi)的(de)。
⑧. 根(gen)(gen)據GB50160防火規(gui)范要(yao)求(qiu)，甲、乙(yi)(yi)、丙(bing)類(lei)塔區聯合平臺(tai)(tai)以及(ji)其他(ta)工(gong)藝(yi)設備和大(da)(da)型容器或容器組(zu)的(de)平臺(tai)(tai)，均應設置(zhi)不(bu)少于兩個(ge)通往地面的(de)梯(ti)子，作(zuo)為安(an)(an)全(quan)(quan)出口(kou)，各(ge)安(an)(an)全(quan)(quan)口(kou)的(de)距離(li)不(bu)應大(da)(da)于25m。但(dan)對(dui)不(bu)大(da)(da)于8m的(de)甲類(lei)平臺(tai)(tai)和長度(du)不(bu)大(da)(da)于15m的(de)乙(yi)(yi)、丙(bing)類(lei)平臺(tai)(tai)可只設一個(ge)梯(ti)子，相鄰的(de)框架、平臺(tai)(tai)宜根(gen)(gen)據安(an)(an)全(quan)(quan)疏散的(de)需要(yao)用(yong)走橋連(lian)通。
⑨. 根據GB50160防火規(gui)范要求：進、出裝置的(de)可(ke)燃氣體(ti)、液化烴和(he)可(ke)燃液體(ti)的(de)管(guan)道，在裝置的(de)邊界(jie)處應設(she)(she)隔斷閥和(he)8字(zi)盲板，在隔斷閥處應設(she)(she)平(ping)臺，長度等(deng)于或大于8m的(de)平(ping)臺應在兩個(ge)方(fang)向設(she)(she)梯子。
⑩. 平臺(tai)(tai)荷重一般為200kgf／㎡，對(dui)于(yu)供檢修用的(de)平臺(tai)(tai)一般按400k0kgf/㎡均布載荷設(she)(she)計。對(dui)于(yu)大型設(she)(she)備應按其最大部(bu)件荷重與(yu)土(tu)建專業商定。
五(wu)、梯(ti)(ti)子(zi)、平臺、活(huo)動(dong)梯(ti)(ti)子(zi)平臺的設計(ji)部(bu)位

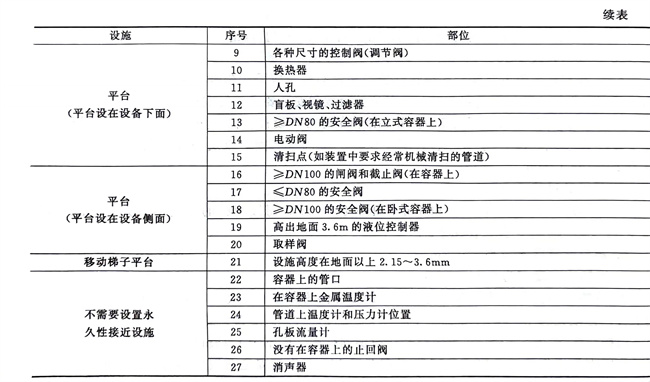

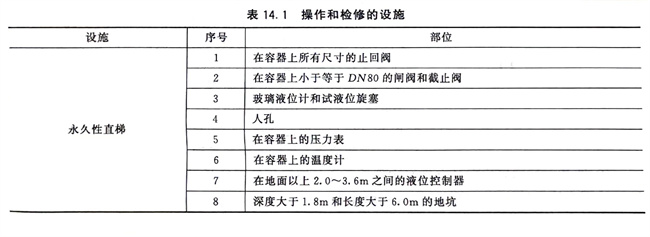

操作、檢修用梯子、平(ping)臺、活動梯子平(ping)臺的設計部位見表14.1。
六、放(fang)空煙囪的布置(zhi)設計
①. 可(ke)燃氣體及有害氣體的(de)排放(fang)要(yao)求和高度，應符合現行GB 16297《大(da)氣污染綜合排放(fang)標準》、GB 50160《石油化工(gong)企業(ye)設(she)計防(fang)火規范》或(huo)項目建設(she)所(suo)在國家或(huo)地區的(de)規范要(yao)求。
②. 放空用煙囪(cong)應設置在裝置的一端(duan)或邊(bian)緣地區，且(qie)位于裝置常年最小(xiao)頻率風向的上(shang)風側(ce)。
③. 放(fang)空(kong)用(yong)煙(yan)囪與(yu)周圍平臺的(de)位置(zhi)關系應(ying)符合(he)下(xia)列要求：

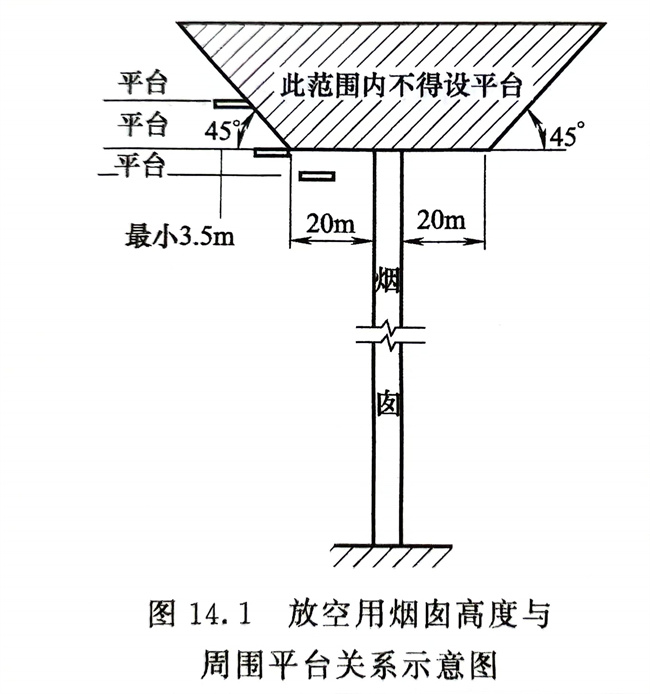

a. 如(ru)在煙(yan)囪頂(ding)部外緣水平(ping)方向20m范(fan)圍內(nei)布置平(ping)臺，煙(yan)囪頂(ding)部至少高(gao)出(chu)平(ping)臺3.5m，如(ru)圖14.1所示，如(ru)平(ping)臺上還(huan)有操(cao)作(zuo)室，煙(yan)囪應高(gao)出(chu)操(cao)作(zuo)室的屋頂(ding)2m。
b. 如在煙囪頂部外緣算起水平(ping)方(fang)向(xiang)20m以外布置(zhi)平(ping)臺，平(ping)臺應按圖(tu)14.1的(de)要求設置(zhi)。
