馬氏體不(bu)銹(xiu)鋼同鐵(tie)素體不(bu)銹鋼和奧(ao)氏體(ti)不銹鋼的特性不同，馬氏體不(bu)銹(xiu)鋼管加熱到臨界點以上，將遵循鐵碳合金相圖轉變為奧氏體，然后快速冷卻后將從奧氏體轉變成馬氏體，從而提高其強度、硬度、耐蝕性和抗氧化性。而且因為鋼中鉻含量高，淬透性好，回火時可以在較大范圍內調整其強度和韌性，因此馬氏體(ti)不銹鋼(gang)可以作結構鋼用，也可以作工具鋼和模具鋼用。

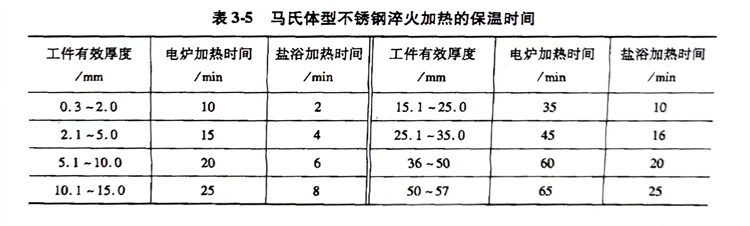

  馬氏(shi)(shi)體(ti)不(bu)(bu)銹鋼管(guan)的(de)(de)淬火(huo)加(jia)(jia)熱(re)溫(wen)度(du)對淬火(huo)后(hou)鋼的(de)(de)硬度(du)影響很大，一般(ban)來說隨(sui)加(jia)(jia)熱(re)溫(wen)度(du)的(de)(de)升高(gao)硬度(du)增加(jia)(jia)。淬火(huo)時(shi)(shi)(shi)，淬火(huo)加(jia)(jia)熱(re)溫(wen)度(du)升到臨界(jie)點以上，使(shi)(shi)碳(tan)化(hua)物(wu)(wu)固溶(rong)到奧(ao)(ao)氏(shi)(shi)體(ti)中。在(zai)升溫(wen)使(shi)(shi)碳(tan)化(hua)物(wu)(wu)固溶(rong)時(shi)(shi)(shi)，碳(tan)擴散速度(du)較(jiao)慢，為得到均(jun)(jun)勻的(de)(de)奧(ao)(ao)氏(shi)(shi)體(ti)組織(zhi)，加(jia)(jia)熱(re)溫(wen)度(du)一般(ban)要比臨界(jie)溫(wen)度(du)高(gao)50℃以上，而且還必須有一定的(de)(de)保(bao)溫(wen)時(shi)(shi)(shi)間(jian)，以便使(shi)(shi)碳(tan)化(hua)物(wu)(wu)充分(fen)、均(jun)(jun)勻地溶(rong)解。馬氏(shi)(shi)體(ti)不(bu)(bu)銹鋼淬火(huo)加(jia)(jia)熱(re)保(bao)溫(wen)時(shi)(shi)(shi)間(jian)見表3-5。但是加(jia)(jia)熱(re)保(bao)溫(wen)時(shi)(shi)(shi)間(jian)過長(chang)、加(jia)(jia)熱(re)溫(wen)度(du)過高(gao)，會(hui)(hui)使(shi)(shi)馬氏(shi)(shi)體(ti)組織(zhi)不(bu)(bu)均(jun)(jun)勻，殘留奧(ao)(ao)氏(shi)(shi)體(ti)組織(zhi)增多。殘留奧(ao)(ao)氏(shi)(shi)體(ti)在(zai)加(jia)(jia)工(gong)和使(shi)(shi)用時(shi)(shi)(shi)，會(hui)(hui)發生(sheng)馬氏(shi)(shi)體(ti)相變，從(cong)而造(zao)成工(gong)件的(de)(de)尺寸發生(sheng)變化(hua)。碳(tan)含量越高(gao)，殘留奧(ao)(ao)氏(shi)(shi)體(ti)量越多。

  馬氏體不銹(xiu)鋼(gang)管是熱(re)(re)(re)(re)裂紋敏感性鋼(gang)種，在低(di)溫(wen)時(shi)熱(re)(re)(re)(re)導率低(di)，快速(su)加熱(re)(re)(re)(re)易產生裂紋，因(yin)此(ci)在淬火加熱(re)(re)(re)(re)大斷面和碳含量高的材料時(shi)應該先(xian)預(yu)熱(re)(re)(re)(re)，預(yu)熱(re)(re)(re)(re)溫(wen)度(du)為600～800℃，時(shi)間(jian)為1～3h，然(ran)后再快速(su)升溫(wen)。因(yin)為高溫(wen)加熱(re)(re)(re)(re)時(shi)不銹(xiu)鋼(gang)熱(re)(re)(re)(re)導率變(bian)好(hao)，為減少高溫(wen)加熱(re)(re)(re)(re)氧化(hua)也(ye)應在預(yu)熱(re)(re)(re)(re)后迅速(su)升溫(wen)。Cr13型不銹(xiu)鋼(gang)最好(hao)進行兩次預(yu)熱(re)(re)(re)(re)（第一次為550～670℃，第二次為750～800℃）。

  馬氏體不銹鋼管在(zai)高溫加(jia)熱(re)(re)時(shi)，應注意防止表(biao)面脫碳，一般應在(zai)帶(dai)有保護(hu)氣氛的(de)(de)電(dian)爐(lu)(lu)(lu)中加(jia)熱(re)(re)，有條件的(de)(de)情況下最(zui)好在(zai)真空電(dian)爐(lu)(lu)(lu)中加(jia)熱(re)(re)。淬火和回火后還要(yao)進行機械加(jia)工的(de)(de)工件允許(xu)在(zai)鹽浴(yu)爐(lu)(lu)(lu)中加(jia)熱(re)(re)。

  馬(ma)氏體不(bu)銹鋼管在高(gao)溫奧氏體化溫度保溫和高(gao)溫淬(cui)火后，因(yin)鋼內存在內應力大和脆化等問題，應及時進行回火，以免產生裂紋，并(bing)可獲得(de)實用的綜合性能(neng)。
