不銹鋼焊條施焊過程中焊條熔化至整根長度的2/3時，焊條尾部會發紅（甚至藥皮于裂）、飛濺增大、焊縫凸起、焊縫成形惡化、脫渣困難。產生上述現象的主要原因是由于奧(ao)氏體(ti)不銹鋼焊芯的電阻率大、導熱性差；不銹(xiu)鋼焊(han)接多數采用短弧焊接，所以熔滴過渡形以大熔滴短路過渡較多，而短路過渡期間焊接電流很大，焊芯電阻產生的熱量占電弧熱份很大，奧氏體導熱很慢，隨著焊接時間的增加奧氏體不銹(xiu)鋼焊芯的電阻熱不斷上升，致使恨至整根焊條長約2/3時，焊條尾部便會發紅。又由于不銹鋼焊芯線脹系數較大（比H08A焊芯的線脹系數大50％），當焊條尾部發紅時，焊芯尺寸有較大的伸長和擴展，使藥皮承受極大的擴脹力（藥皮膨脹系數與焊芯膨脹系數不一致，且藥皮強度低于焊芯的強度）而導致藥皮開裂，使焊條工藝性急劇下降。

  為了減少或避免不銹鋼焊(han)條的尾部發紅和藥皮開裂現象，可采取以下措施。

   ①. 改變焊(han)芯材質，采用鉻不(bu)銹鋼(gang)或低碳鋼(gang)焊(han)芯。例如以(yi)H08A為焊(han)芯，在藥皮中加人了鐵粉和高鉻、鎳的原材料，通過(guo)藥皮過(guo)渡(du)合(he)金元素方(fang)式(shi)而獲得高熔(rong)敷效率(lv)的不(bu)銹鋼(gang)焊(han)條(tiao)（例如A102T不(bu)銹鋼(gang)焊(han)條(tiao)）。該焊(han)條(tiao)施(shi)焊(han)時電弧(hu)穩(wen)定，熔(rong)渣流動良好，脫渣容易且藥皮不(bu)發紅，無藥皮開(kai)裂現象。

   ②. 采用不銹鋼焊芯，通過改(gai)變藥皮(pi)成分來提(ti)高電(dian)(dian)(dian)弧電(dian)(dian)(dian)壓，熔滴過渡形式采用細滴渣壁過渡，由于細小(xiao)的(de)(de)熔滴只占焊芯截(jie)面的(de)(de)較小(xiao)部(bu)(bu)分，因而(er)(er)使(shi)(shi)焊芯的(de)(de)熔化加快，從而(er)(er)減(jian)少(shao)電(dian)(dian)(dian)阻熱，以降低焊芯表(biao)面溫(wen)度，使(shi)(shi)藥皮(pi)的(de)(de)熔化速度減(jian)慢，促使(shi)(shi)其形成深套筒。深套筒的(de)(de)形成提(ti)高了(le)(le)電(dian)(dian)(dian)弧的(de)(de)名(ming)義電(dian)(dian)(dian)壓，在保持電(dian)(dian)(dian)弧功率一定的(de)(de)條件下，即可減(jian)小(xiao)焊接(jie)電(dian)(dian)(dian)流，從而(er)(er)避免了(le)(le)焊條尾(wei)部(bu)(bu)發紅，并改(gai)善了(le)(le)焊接(jie)的(de)(de)綜合工藝性能。

  可防止焊條發紅、藥皮開(kai)裂(lie)的焊條包括 A042Si、A042Mn、A052、A101、A201A、102A和A102T等牌號，詳見(jian)表2-6。

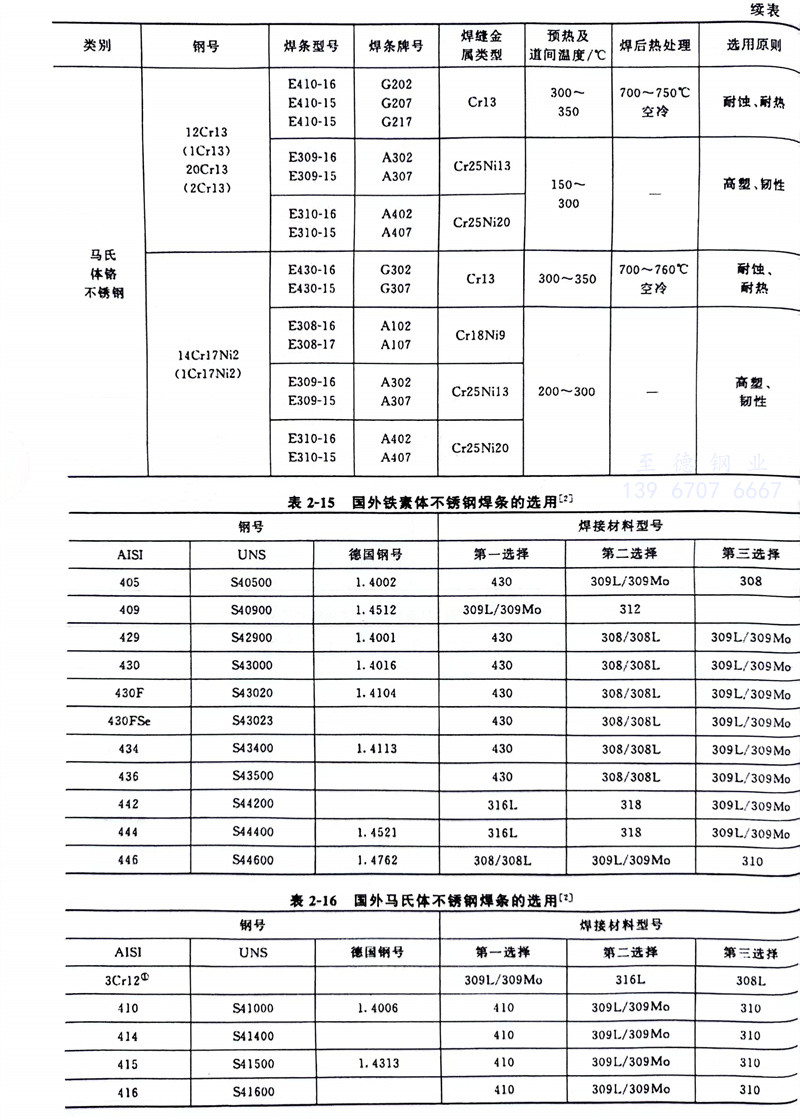

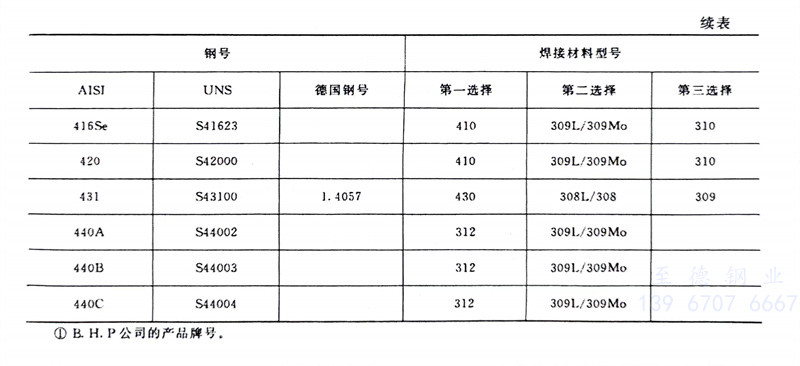

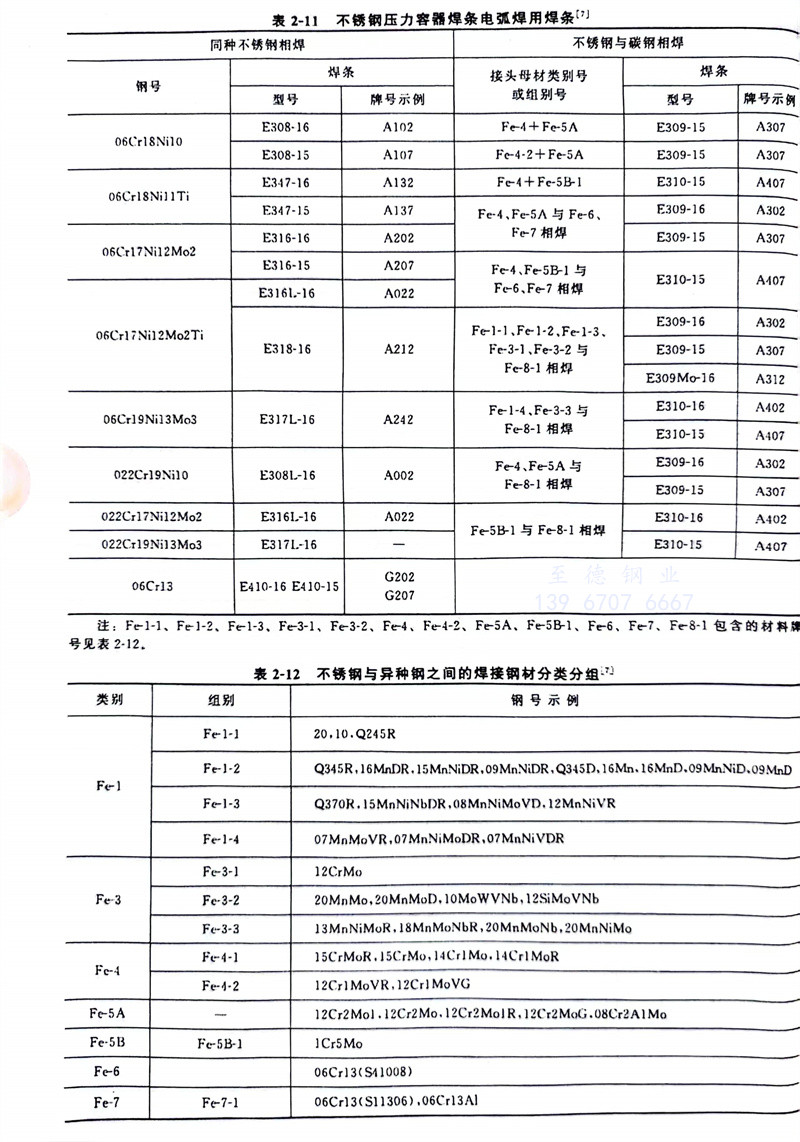

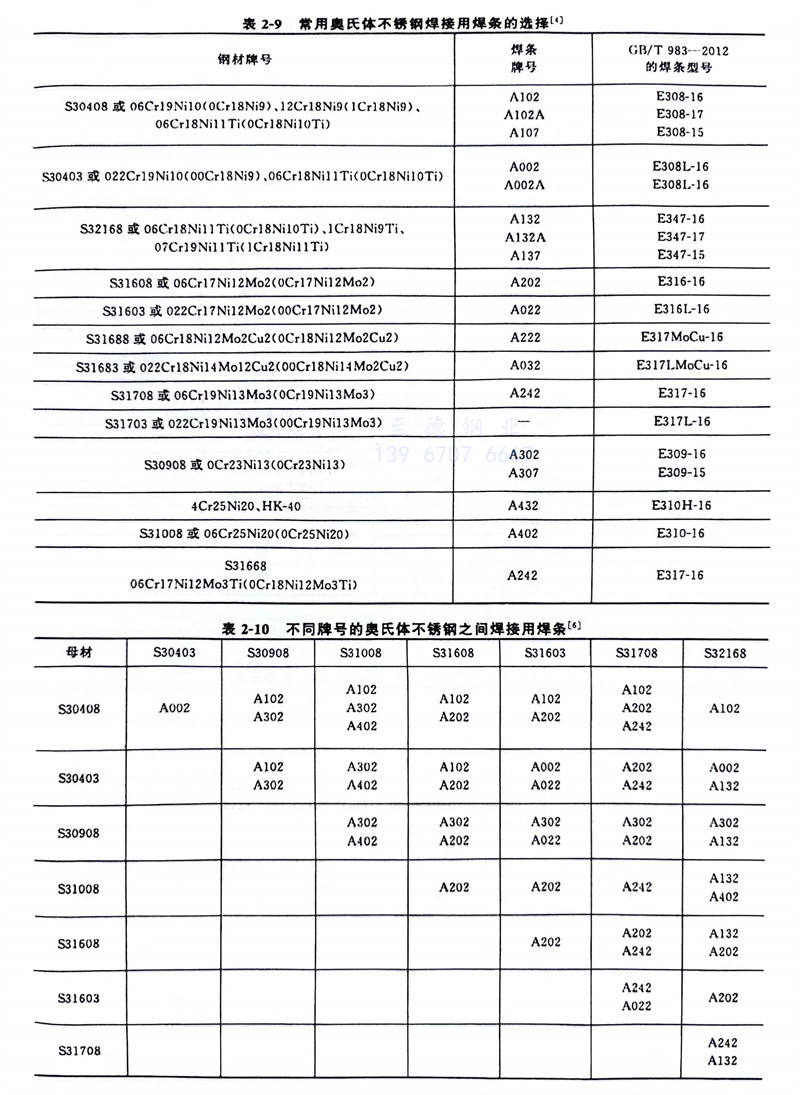

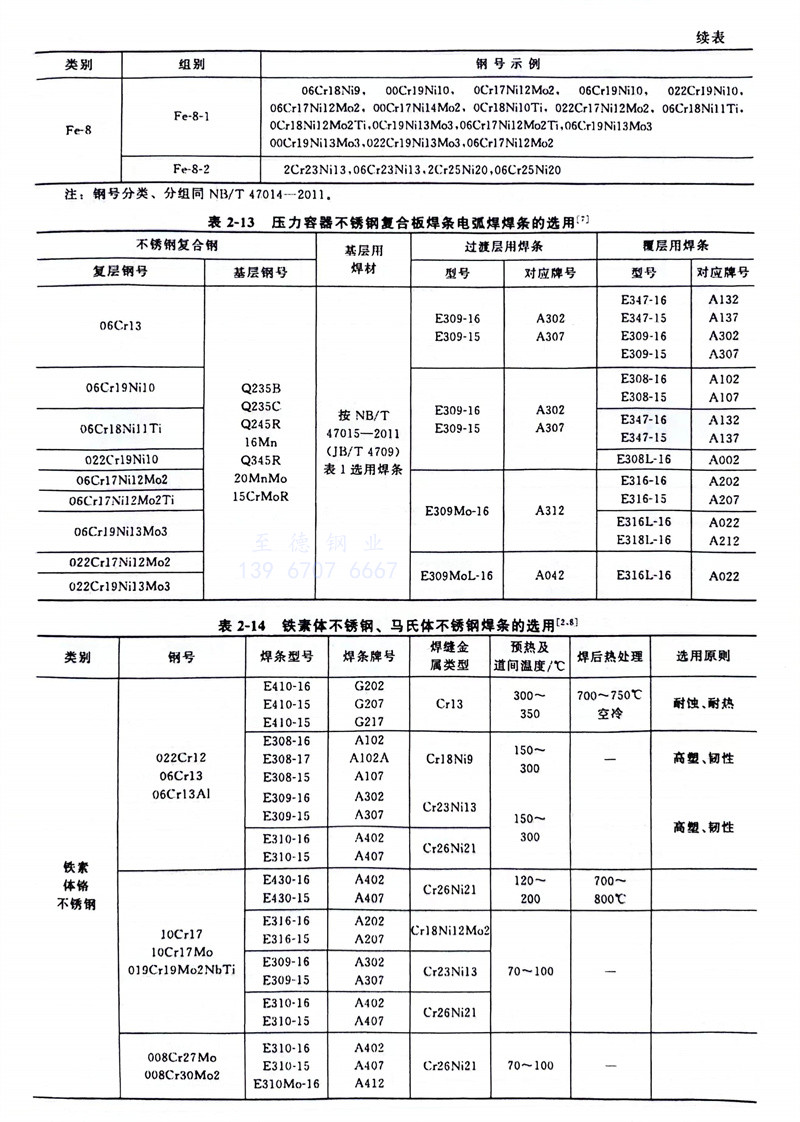

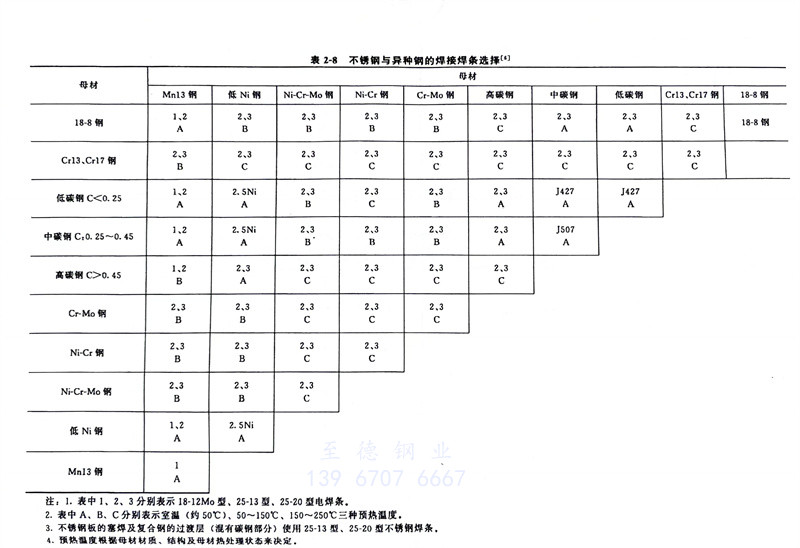

   不(bu)(bu)(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)焊(han)條(tiao)的(de)(de)選(xuan)(xuan)擇(ze)(ze)見(jian)表(biao)2-5（含(han)力學性能和熱處理要求(qiu)）、表(biao)2-6（含(han)焊(han)條(tiao)牌(pai)號(hao)與型號(hao)的(de)(de)對應關系）、表(biao)2-8（不(bu)(bu)(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)與異種鋼(gang)(gang)的(de)(de)焊(han)接(jie)(jie)焊(han)條(tiao)的(de)(de)選(xuan)(xuan)擇(ze)(ze)原(yuan)則）、表(biao)2-9（適(shi)用(yong)于奧氏(shi)(shi)體不(bu)(bu)(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)之(zhi)間(jian)的(de)(de)焊(han)接(jie)(jie)）、表(biao)2-10（適(shi)用(yong)于不(bu)(bu)(bu)(bu)同牌(pai)號(hao)的(de)(de)奧氏(shi)(shi)體不(bu)(bu)(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)之(zhi)間(jian)的(de)(de)焊(han)接(jie)(jie)）、表(biao)2-11（不(bu)(bu)(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)壓力容器焊(han)條(tiao)電弧焊(han)用(yong)焊(han)條(tiao)選(xuan)(xuan)擇(ze)(ze)）、表(biao)2-13（適(shi)用(yong)于焊(han)接(jie)(jie)不(bu)(bu)(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)復合板(ban)時焊(han)條(tiao)的(de)(de)選(xuan)(xuan)用(yong)）、表(biao)2-14（鐵素體不(bu)(bu)(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)、馬氏(shi)(shi)體不(bu)(bu)(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)焊(han)接(jie)(jie)用(yong)焊(han)條(tiao)），不(bu)(bu)(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)與異種鋼(gang)(gang)之(zhi)間(jian)的(de)(de)焊(han)接(jie)(jie)鋼(gang)(gang)材分類分組見(jian)表(biao)2-12。國外鐵素體不(bu)(bu)(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)焊(han)條(tiao)的(de)(de)選(xuan)(xuan)用(yong)見(jian)表(biao)2-15，國外馬氏(shi)(shi)體不(bu)(bu)(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)焊(han)條(tiao)的(de)(de)選(xuan)(xuan)用(yong)見(jian)表(biao)2-16。
