鎢(wu)極是鎢(wu)極氣體保(bao)護焊、等(deng)離子弧焊和切割用的(de)電極。它具有耐高溫（熔(rong)點(dian)溫度為3410℃±10℃，沸點(dian)為5900℃）、電子發射能力(li)較強的(de)優點(dian)。

  實踐(jian)證明，用純鎢作為電極不夠(gou)理(li)想，必須在(zai)純鎢的基(ji)礎上加(jia)一些(xie)電子(zi)發射能(neng)力很強的稀土(tu)元素，如釷、鍶(si)、鈰、鋯、鑭(lan)等，更能(neng)發揮其作用。

  釷鎢(wu)極是在純鎢(wu)極配料中加(jia)入了(le)質(zhi)量分數不大(da)于2.0％的(de)(de)氧(yang)化(hua)針(zhen)(zhen)的(de)(de)電(dian)極，它(ta)具有降(jiang)低空(kong)載電(dian)壓，改善引弧、電(dian)弧穩定(ding)，增大(da)許用(yong)焊(han)接電(dian)流等(deng)優點。但(dan)針(zhen)(zhen)有微量的(de)(de)放射性，對人體健康有害，使(shi)其應用(yong)受到一定(ding)的(de)(de)限制。

  鈰(shi)(shi)鎢極(ji)(ji)(ji)是在(zai)純鎢極(ji)(ji)(ji)配(pei)料中加(jia)入了(le)質量分數為2.0％左右的(de)氧化鈰(shi)(shi)的(de)電極(ji)(ji)(ji)。鈰(shi)(shi)鎢極(ji)(ji)(ji)除了(le)放射性劑量要比釷鎢極(ji)(ji)(ji)低之外，它具(ju)有易(yi)于引弧，電弧穩定性好，陰(yin)極(ji)(ji)(ji)斑點小，壓(ya)降低，燒(shao)損少等優點。因此，它是目前非熔化電極(ji)(ji)(ji)氣體保護焊、以及等離子弧焊和切割用電極(ji)(ji)(ji)中應用最廣(guang)的(de)一種鎢極(ji)(ji)(ji)。

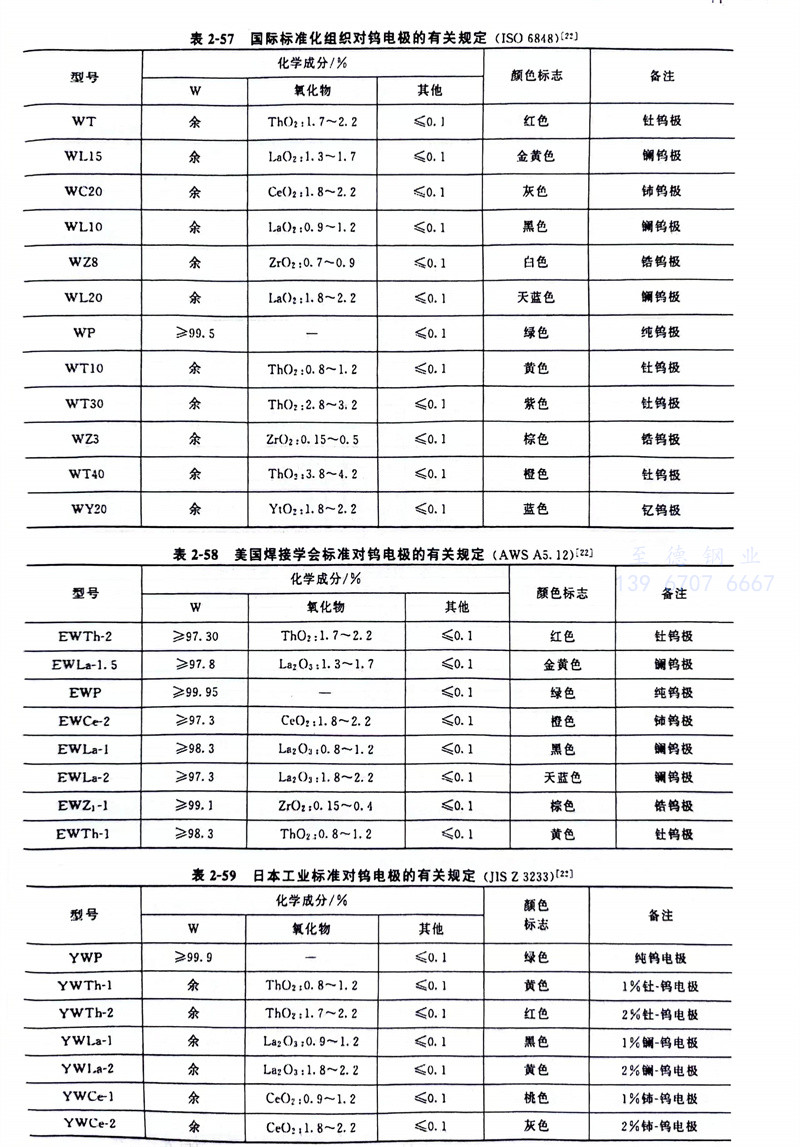

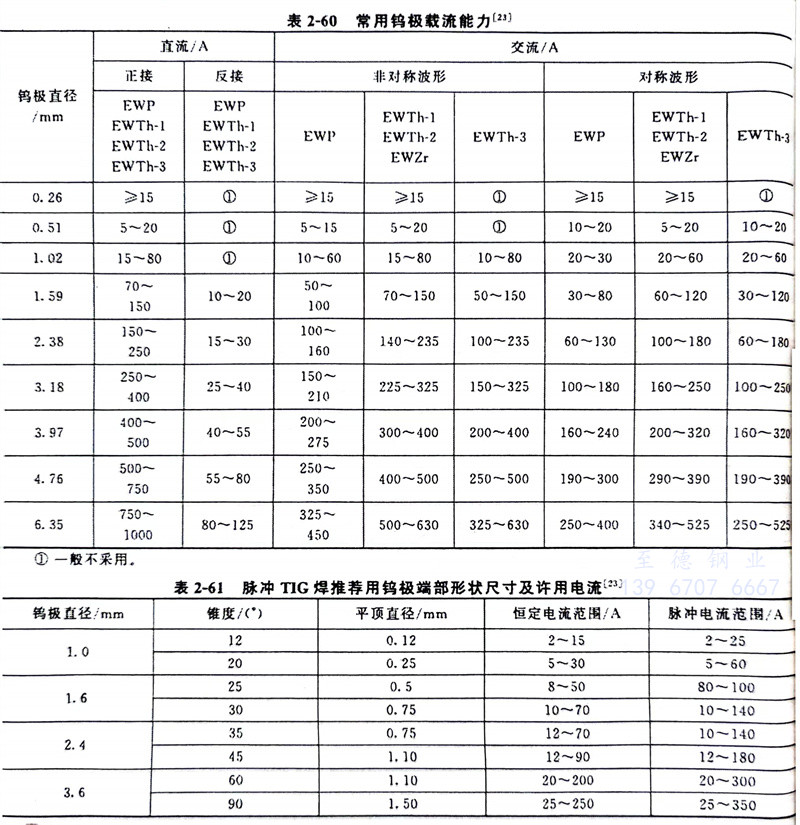

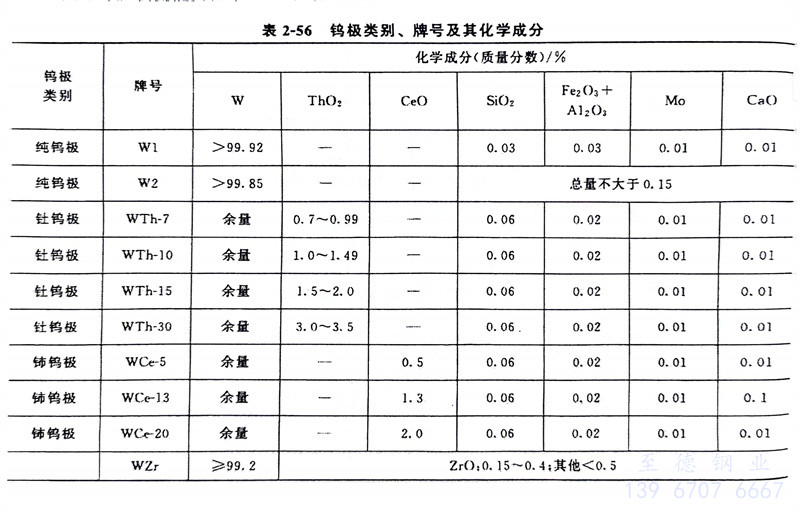

  有關鎢極類(lei)別(bie)、牌號(hao)及其化學成分見(jian)表2-56；國外鎢極型號(hao)化學成分見(jian)表2-57～表2-59。常用鎢極載流(liu)能(neng)力見(jian)表2-60、表2-61。
