應力腐蝕發生首先要有拉伸應力的作用，尤其是焊接結構的焊接應力的作用更不能忽視。奧氏體不(bu)銹鋼管的熱物理性能導熱性差，線脹系數大，在相同的焊接條件下，焊接殘余應力較大。因此應盡量降低工作應力、熱應力、裝配應力和焊接殘余應力等。

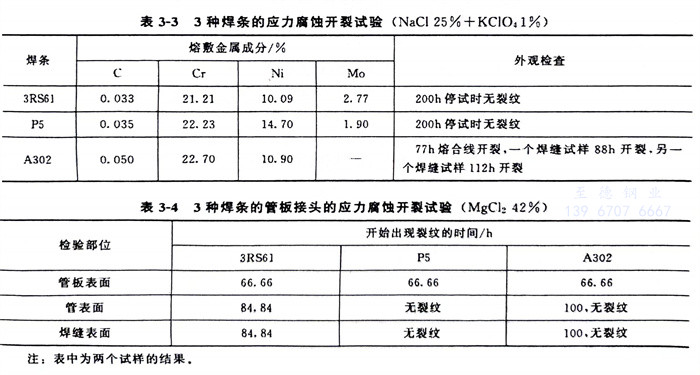

  另外，為了防止應力腐(fu)蝕開裂(lie)，應合理調整焊縫成分。有些資料研究表明：對于同一母材雙相不銹鋼 00Cr18Ni5Mo3Si2，采用3種不同成分的焊條焊接，在兩種不同的腐蝕介質中的應力腐蝕開裂性能并不同，如表3-3和表3-4所示。

  另外(wai)，焊縫為γ＋δ雙(shuang)(shuang)相組(zu)織(zhi)，在氯(lv)(lv)化物(wu)介質中抗腐蝕(shi)能(neng)力并(bing)不(bu)亞于雙(shuang)(shuang)相不(bu)銹(xiu)鋼管(guan)。所(suo)以Cr-Ni奧(ao)氏(shi)體不(bu)銹(xiu)鋼中含(han)有δ相時(shi)，在氯(lv)(lv)化物(wu)介質中是有利的(de)，可降低應力腐蝕(shi)開(kai)裂傾向(xiang)。
