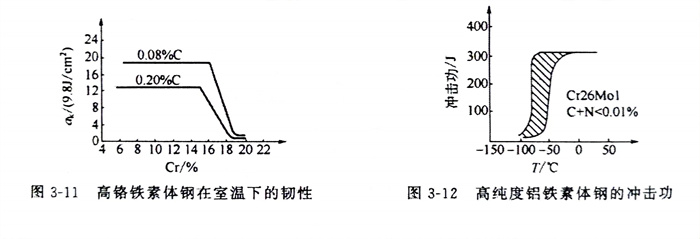

鐵素體鋼焊接時的主要問題之一，是近縫區晶粒急劇長大而引起的脆化。鐵素體鋼加熱時沒有相轉變發生，這種晶粒粗化現象也不可能通過熱處理來改善，因而會造成明顯脆化的后果。同時由于高鉻鐵素體鋼室溫下韌性很低（見圖3-11），很容易在接頭上產生裂紋。

  高純(chun)度的(de)(de)(de)(de)高鉻鐵素(su)體鋼有優秀的(de)(de)(de)(de)耐(nai)應力(li)腐蝕開裂性能，而且純(chun)度提高后缺口敏感(gan)性并不很(hen)大，室(shi)溫及低溫下(xia)的(de)(de)(de)(de)韌性顯著(zhu)提高，如(ru)圖(tu)3-12所示。因而焊(han)接(jie)時的(de)(de)(de)(de)裂紋傾(qing)向可(ke)(ke)顯著(zhu)降低。可(ke)(ke)見，盡量(liang)限(xian)制(zhi)鋼和焊(han)縫中的(de)(de)(de)(de)碳、氮等(deng)雜質含量(liang)，可(ke)(ke)以顯著(zhu)改(gai)善可(ke)(ke)焊(han)性。
