在壓力容器焊接生產中，通常會遇到不同鋼種相互焊接的問題，即異種鋼焊接。如復合鋼板壓力容器的焊接、容器不銹鋼(gang)襯里塞焊、換熱器的換熱管與管板不同鋼種的焊接等。

1. 隔離層堆焊法

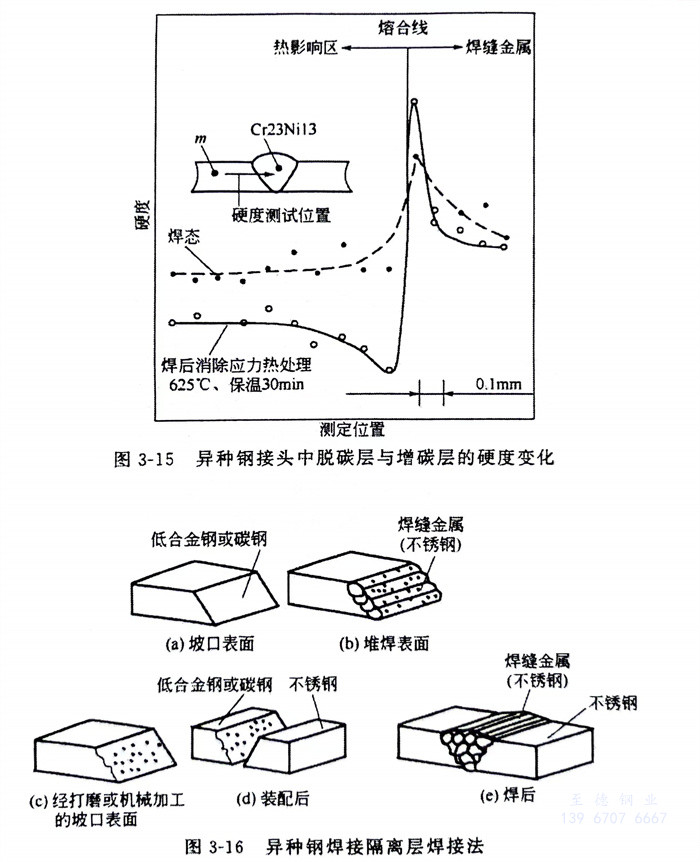

  異種鋼焊(han)(han)接(jie)時(shi)，采用隔(ge)離(li)層(ceng)(ceng)(ceng)堆焊(han)(han)法，目的(de)是防止形成凝固過渡層(ceng)(ceng)(ceng)。如(ru)在珠(zhu)光(guang)體鋼與(yu)奧(ao)氏體鋼焊(han)(han)接(jie)時(shi)，可先在珠(zhu)光(guang)體鋼側的(de)坡口上堆焊(han)(han)一層(ceng)(ceng)(ceng)Cr25Ni13類型的(de)奧(ao)氏體金屬(shu)隔(ge)離(li)層(ceng)(ceng)(ceng)。然后(hou)檢查隔(ge)離(li)層(ceng)(ceng)(ceng)無缺(que)陷后(hou)，再(zai)焊(han)(han)接(jie)正式焊(han)(han)縫金屬(shu)，這樣(yang)奧(ao)氏體鋼與(yu)隔(ge)離(li)層(ceng)(ceng)(ceng)間的(de)連接(jie)就為(wei)奧(ao)氏體鋼之(zhi)間的(de)焊(han)(han)接(jie)、所以(yi)較易(yi)焊(han)(han)接(jie)，其(qi)焊(han)(han)接(jie)方法如(ru)圖(tu)3-16所示。

  為防止出現(xian)碳遷移現(xian)象，同樣(yang)可采用(yong)隔離(li)(li)層(ceng)(ceng)堆焊(han)(han)(han)，通常首先在低合金鋼(gang)(gang)或珠光體(ti)鋼(gang)(gang)一(yi)(yi)側(ce)坡口上用(yong)釩、鈮、鈦含量較高的(de)焊(han)(han)(han)接材(cai)料堆焊(han)(han)(han)第一(yi)(yi)層(ceng)(ceng)隔離(li)(li)層(ceng)(ceng)，然(ran)后再用(yong)相應的(de)奧(ao)氏(shi)(shi)體(ti)焊(han)(han)(han)接材(cai)料堆焊(han)(han)(han)第二層(ceng)(ceng)隔離(li)(li)層(ceng)(ceng)。堆焊(han)(han)(han)隔離(li)(li)層(ceng)(ceng)時，應盡可能采用(yong)小電(dian)流，快速施(shi)焊(han)(han)(han)。最(zui)后，第二層(ceng)(ceng)隔離(li)(li)層(ceng)(ceng)與奧(ao)氏(shi)(shi)體(ti)鋼(gang)(gang)焊(han)(han)(han)接成為奧(ao)氏(shi)(shi)體(ti)鋼(gang)(gang)與奧(ao)氏(shi)(shi)體(ti)鋼(gang)(gang)之間的(de)焊(han)(han)(han)接。

  除上(shang)述情況外，在特(te)殊條件(jian)下，也可(ke)采用純鎳焊接材料先在低合(he)金(jin)鋼(gang)(gang)或(huo)珠光體鋼(gang)(gang)坡口面(mian)上(shang)堆(dui)焊隔離層，然后進行隔離層與奧(ao)氏體鋼(gang)(gang)之間(jian)的焊接。

2. 直接施焊(han)法

  采用高合金焊(han)(han)接(jie)(jie)(jie)材料(liao)直接(jie)(jie)(jie)焊(han)(han)接(jie)(jie)(jie)珠光體鋼(gang)與奧氏體鋼(gang)。焊(han)(han)接(jie)(jie)(jie)時應(ying)注意珠光體鋼(gang)坡口面(mian)熔深應(ying)盡量(liang)(liang)小，選擇(ze)合適的焊(han)(han)接(jie)(jie)(jie)材料(liao)，避免焊(han)(han)縫產(chan)生裂(lie)紋。該方法的焊(han)(han)接(jie)(jie)(jie)質量(liang)(liang)難控制，不常用。

3. 過渡區(qu)的應用

  過(guo)渡(du)區(qu)的利用，主要目(mu)的是防止碳遷(qian)移現(xian)象的產生和(he)簡化現(xian)場(chang)施(shi)焊(han)(han)工藝。選用釩、鈦、鈮(ni)含量較(jiao)高的珠(zhu)(zhu)光體(ti)(ti)鋼作為(wei)(wei)過(guo)渡(du)區(qu)，首(shou)先與(yu)(yu)原(yuan)珠(zhu)(zhu)光體(ti)(ti)鋼焊(han)(han)接(jie)(jie)(jie)，即珠(zhu)(zhu)光體(ti)(ti)鋼與(yu)(yu)珠(zhu)(zhu)光體(ti)(ti)鋼焊(han)(han)接(jie)(jie)(jie)，然(ran)(ran)后(hou)再與(yu)(yu)奧(ao)氏(shi)體(ti)(ti)鋼焊(han)(han)接(jie)(jie)(jie)。過(guo)渡(du)區(qu)與(yu)(yu)奧(ao)氏(shi)體(ti)(ti)鋼焊(han)(han)接(jie)(jie)(jie)可采用上述(shu)的隔(ge)離(li)層(ceng)堆焊(han)(han)和(he)直接(jie)(jie)(jie)施(shi)焊(han)(han)法等。同樣(yang)，在(zai)條件允許(xu)的情況下，先在(zai)車間用隔(ge)離(li)層(ceng)堆焊(han)(han)法焊(han)(han)成一個短(duan)的珠(zhu)(zhu)光體(ti)(ti)與(yu)(yu)奧(ao)氏(shi)體(ti)(ti)鋼的異質(zhi)焊(han)(han)接(jie)(jie)(jie)接(jie)(jie)(jie)頭作為(wei)(wei)過(guo)渡(du)區(qu)，然(ran)(ran)后(hou)在(zai)施(shi)工現(xian)場(chang)用小異質(zhi)過(guo)渡(du)區(qu)與(yu)(yu)珠(zhu)(zhu)光體(ti)(ti)鋼和(he)奧(ao)氏(shi)體(ti)(ti)鋼焊(han)(han)接(jie)(jie)(jie)，變成為(wei)(wei)同質(zhi)焊(han)(han)接(jie)(jie)(jie)，提高生產率，易于保證焊(han)(han)接(jie)(jie)(jie)質(zhi)量。
