為了節約成本，對于要求有耐蝕性的壓力容器，通常應用不銹鋼(gang)復合板。復合鋼板是由較薄的不銹鋼與較厚的珠光體鋼復合軋制而成的雙金屬板。較厚的是珠光體鋼，滿足力學性能的要求；較薄的不銹鋼(gang)覆層可為Cr18Ni9Ti、Cr23Ni28Mo3Cu3Ti等。覆層總是接觸腐蝕介質，其厚度為板厚的10％～20％。

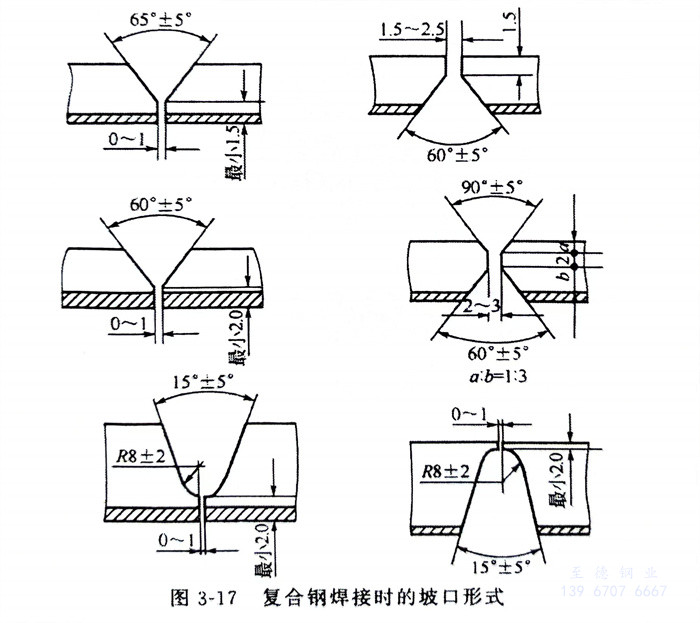

  焊(han)(han)(han)(han)接(jie)(jie)(jie)復合鋼板，有其(qi)獨(du)特的(de)焊(han)(han)(han)(han)接(jie)(jie)(jie)特點，焊(han)(han)(han)(han)接(jie)(jie)(jie)順序可(ke)先(xian)從基(ji)(ji)體一(yi)側(ce)開始(shi)焊(han)(han)(han)(han)接(jie)(jie)(jie)，也(ye)可(ke)先(xian)從覆(fu)層一(yi)側(ce)開始(shi)焊(han)(han)(han)(han)接(jie)(jie)(jie)。此兩種焊(han)(han)(han)(han)接(jie)(jie)(jie)順序各有其(qi)不同(tong)的(de)坡口形式，如(ru)圖3-17所(suo)示。先(xian)從基(ji)(ji)體一(yi)側(ce)開始(shi)焊(han)(han)(han)(han)接(jie)(jie)(jie)，基(ji)(ji)體焊(han)(han)(han)(han)完之后，可(ke)以(yi)應用鏟根方式，也(ye)可(ke)以(yi)用預加工方式焊(han)(han)(han)(han)接(jie)(jie)(jie)覆(fu)層。用同(tong)樣方法也(ye)可(ke)以(yi)先(xian)焊(han)(han)(han)(han)覆(fu)層，但先(xian)焊(han)(han)(han)(han)覆(fu)層的(de)方法相對消耗不銹(xiu)鋼焊(han)(han)(han)(han)接(jie)(jie)(jie)材(cai)料較多，成本稍高，所(suo)以(yi)通常先(xian)從基(ji)(ji)體一(yi)側(ce)開始(shi)焊(han)(han)(han)(han)接(jie)(jie)(jie)。

  為了保(bao)證(zheng)復合(he)鋼(gang)板(ban)不失去原有的綜合(he)性(xing)能，覆(fu)(fu)層和基(ji)層要分別焊接。基(ji)體與覆(fu)(fu)層可(ke)分別選用(yong)各自適用(yong)的焊接材(cai)料(liao)焊接。

  為(wei)避免焊(han)(han)接(jie)裂紋并且使覆層耐蝕性不降(jiang)低，必須在覆層和基層之間采(cai)用(yong)(yong)過渡層焊(han)(han)縫，同時要(yao)注意基體(ti)(ti)材料的稀釋作(zuo)用(yong)(yong)，應先(xian)用(yong)(yong)鉻、鎳含量稍(shao)高的奧氏體(ti)(ti)填充金屬(shu)來焊(han)(han)接(jie)過渡焊(han)(han)縫，以(yi)防止產(chan)生(sheng)硬脆組(zu)織。

  如果條(tiao)件允(yun)許，復合鋼(gang)的(de)基(ji)體很薄時，也可用奧氏體填充金(jin)屬焊接(jie)復合鋼(gang)的(de)全(quan)厚度。此時，要考(kao)慮(lv)基(ji)體材料的(de)稀釋作用，選擇鉻、鎳含量較高的(de)填充金(jin)屬。

  在壓力容器制(zhi)造中(zhong)，有(you)時(shi)(shi)也遇到復合鋼(gang)(gang)(gang)與奧氏體不(bu)銹鋼(gang)(gang)(gang)焊接，這(zhe)時(shi)(shi)，可以采用圖3-16所示的(de)焊接順序，先在復合鋼(gang)(gang)(gang)的(de)坡(po)口面(mian)上(shang)用不(bu)銹鋼(gang)(gang)(gang)焊接材料進行隔離層堆焊，然后再(zai)與不(bu)銹鋼(gang)(gang)(gang)焊接。
