一、由于設備布置或其他因素使管道(dao)系(xi)統的(de)幾何形狀受到限制，補償能力不能滿足要求時(shi)，應(ying)在管道(dao)系(xi)統的(de)適當(dang)位(wei)置安(an)裝(zhuang)補償器(qi)。

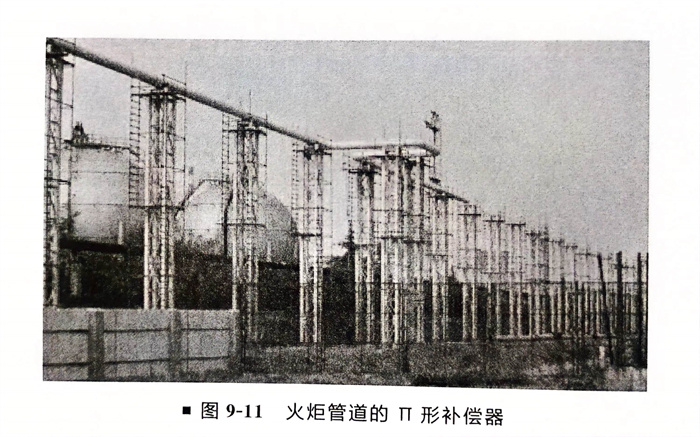

根據補償(chang)(chang)器(qi)(qi)(qi)的形成(cheng)可以(yi)將(jiang)其分為(wei)兩類(lei)：一類(lei)是由于(yu)工(gong)藝需要在布置管道時(shi)自然形成(cheng)的彎曲(qu)管段(duan)(duan)，稱為(wei)自然補償(chang)(chang)器(qi)(qi)(qi)，如(ru)L形補償(chang)(chang)器(qi)(qi)(qi)、Z形補償(chang)(chang)器(qi)(qi)(qi)（圖9-9）、II形補償(chang)(chang)器(qi)(qi)(qi)（圖9-10、圖9-11）；另一類(lei)是專門設置用于(yu)吸收管道熱膨脹的彎曲(qu)管段(duan)(duan)或(huo)伸縮裝置，稱為(wei)人工(gong)補償(chang)(chang)器(qi)(qi)(qi)，如(ru)波紋式補償(chang)(chang)器(qi)(qi)(qi)、填料函式補償(chang)(chang)器(qi)(qi)(qi)等。

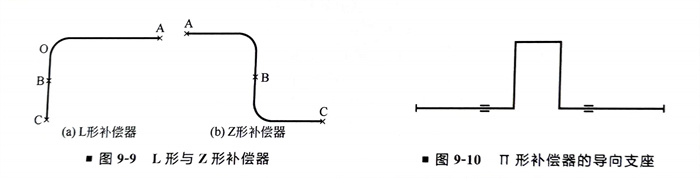

如自(zi)然(ran)補償的形(xing)式為L形(xing)，則(ze)需(xu)考慮其中較短管(guan)(guan)(guan)(guan)［圖(tu)9-9（a）中OB管(guan)(guan)(guan)(guan)段］是否(fou)有足(zu)夠(gou)的吸收(shou)管(guan)(guan)(guan)(guan)系熱膨(peng)脹(zhang)的能力，如OB管(guan)(guan)(guan)(guan)段的長度不夠(gou)，則(ze)應加長至C或(huo)重(zhong)新(xin)考慮管(guan)(guan)(guan)(guan)線布置，以免發生(sheng)管(guan)(guan)(guan)(guan)系因彎曲過(guo)度而破壞。
如自然補償的形(xing)(xing)式為(wei)Z形(xing)(xing)，則不(bu)應在Z形(xing)(xing)管道中B處［圖9-9（b）］加(jia)以固(gu)定使之(zhi)成為(wei)兩(liang)(liang)個L形(xing)(xing)（AB和AC），即只需在兩(liang)(liang)端（A、C）加(jia)以固(gu)定保持Z形(xing)(xing)。
管(guan)道在自然補償(chang)時如選用立體(ti)形方式，則(ze)較平面(mian)形的補償(chang)效(xiao)果更好。
二(er)、補償(chang)器的(de)選用和(he)布置規定如(ru)下(xia)。
a. Ⅱ形(xing)補(bu)償器(qi)結(jie)構簡單、運行可靠、投資少，應優先(xian)選用。Ⅱ形(xing)補(bu)償器(qi)宜設置在兩固(gu)定點中部，為(wei)防止管道橫向(xiang)位移過大，應在Ⅱ形(xing)補(bu)償器(qi)兩側設置導向(xiang)架。導向(xiang)支座與Ⅱ形(xing)補(bu)償器(qi)管端的距離一般取管徑的30～40倍。
b. Ⅱ形補償(chang)器與固(gu)(gu)定(ding)點的(de)距(ju)離不(bu)宜小于兩(liang)固(gu)(gu)定(ding)點間(jian)距(ju)的(de)1/3。
c. 管(guan)道布置受限(xian)制(zhi)時，在設(she)計壓(ya)力和輸送介質允許(xu)的情況下可選用金屬波紋管(guan)補償器。波形(xing)式(shi)補償器補償能力大(da)、占(zhan)地小，但制(zhi)造(zao)較(jiao)為(wei)復雜，價格高，適(shi)用于低壓(ya)大(da)直(zhi)徑管(guan)道。
波(bo)紋(wen)(wen)式補(bu)償器(qi)(qi)是(shi)用(yong)3～4mm厚的(de)金屬薄片(pian)制成的(de)，它(ta)(ta)利用(yong)金屬本身的(de)彈(dan)性伸縮來吸收管線的(de)熱膨脹，每個波(bo)紋(wen)(wen)可(ke)吸收5～15mm的(de)膨脹量。它(ta)(ta)的(de)優(you)點(dian)是(shi)體積小、結構嚴密。但是(shi)為(wei)了防止(zhi)補(bu)償器(qi)(qi)本身產生縱向(xiang)彎曲(qu)，補(bu)償器(qi)(qi)不能(neng)做得太長，每個補(bu)償器(qi)(qi)的(de)波(bo)紋(wen)(wen)總數一(yi)般不得超過6個。這使(shi)補(bu)償器(qi)(qi)的(de)補(bu)償能(neng)力受(shou)到限制。這類補(bu)償器(qi)(qi)僅用(yong)在內壓(ya)小于0.7MPa的(de)管道上(shang)。
d. 布置無(wu)約束金屬波(bo)紋管補償器(qi)應符合下(xia)列要求。
1. 兩(liang)個(ge)固定支座(zuo)間(jian)僅能布置一個(ge)補(bu)償(chang)器(qi)。
2. 固定支(zhi)座必須具有足夠的強度，以(yi)承受(shou)內壓推(tui)力的作用。
3. 對管道(dao)必須進行嚴格(ge)保護(hu)，尤其是靠近補償器(qi)的(de)部位應設置導(dao)向(xiang)架(jia)，第(di)一(yi)(yi)個導(dao)向(xiang)支(zhi)架(jia)與補償器(qi)的(de)距(ju)離應小于(yu)或等于(yu)4倍(bei)公(gong)稱直徑，第(di)二(er)個導(dao)向(xiang)支(zhi)架(jia)與第(di)一(yi)(yi)個導(dao)向(xiang)支(zhi)架(jia)的(de)距(ju)離應小于(yu)或等于(yu)14倍(bei)公(gong)稱直徑，以防止管道(dao)有彎(wan)曲和徑向(xiang)偏移造成(cheng)補償器(qi)的(de)破壞。
e. 布置帶約(yue)束的(de)金屬波紋(wen)管補(bu)償器應符合應力計算的(de)要(yao)求。
f. 套管式、球(qiu)形(xing)補償器因填料容(rong)易松弛、發生泄(xie)漏(lou)，對可燃介質(zhi)(zhi)管道和(he)有毒介質(zhi)(zhi)管道嚴禁選用（采用自然(ran)沉降地基(ji)的儲罐，存在(zai)后期的沉降量，其管應采用金屬軟(ruan)管）。
③. 儲罐(guan)前的(de)管道(dao)(dao)當地震(zhen)烈度大(da)于或(huo)等于7度、有不均勻沉陷，且公稱(cheng)直(zhi)徑大(da)于或(huo)等于150mm時，應(ying)(ying)設(she)置儲罐(guan)抗震(zhen)用金屬軟(ruan)管。金屬軟(ruan)管的(de)直(zhi)徑不應(ying)(ying)小于儲罐(guan)進出口的(de)直(zhi)徑。金屬軟(ruan)管應(ying)(ying)布(bu)置在(zai)靠近儲罐(guan)壁(bi)的(de)第一道(dao)(dao)閥(fa)門和第二道(dao)(dao)閥(fa)門之間(jian)。
