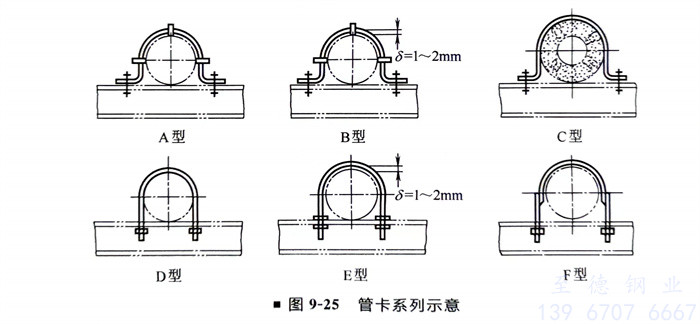

管(guan)(guan)卡(ka)(ka)是一(yi)種應(ying)用(yong)比(bi)較廣泛的支(zhi)架形(xing)式，它常與(yu)梁(liang)柱或(huo)其他支(zhi)架（如懸臂支(zhi)架等）配(pei)合使用(yong)，用(yong)于非(fei)隔熱管(guan)(guan)道，也可用(yong)于保冷管(guan)(guan)道。一(yi)般由(you)扁鋼(gang)或(huo)圓鋼(gang)制作。常用(yong)的管(guan)(guan)卡(ka)(ka)形(xing)式如圖9-25所示(shi)。

  圖9-25中共給出了(le)A、B、C、D、E、F六種(zhong)管卡，其應(ying)用情(qing)況分(fen)述如下：

  A型管卡常配(pei)有支耳(er)板，當它們(men)(men)與懸臂支架配(pei)合用(yong)(yong)于(yu)(yu)豎管時，可起(qi)(qi)承(cheng)重作(zuo)用(yong)(yong)，當它們(men)(men)與水(shui)平(ping)梁配(pei)合用(yong)(yong)于(yu)(yu)水(shui)平(ping)管時，可起(qi)(qi)止推作(zuo)用(yong)(yong)。該管卡的(de)(de)承(cheng)載能(neng)力取決于(yu)(yu)扁鋼(gang)的(de)(de)寬度(du)、螺栓的(de)(de)數(shu)量、支耳(er)板的(de)(de)大小(xiao)和數(shu)量，一(yi)般(ban)情(qing)況它適用(yong)(yong)于(yu)(yu)DN80～350的(de)(de)光(guang)管承(cheng)重或止推。

  B型管(guan)卡既可與懸臂(bei)支架配合，又可與水平支承梁配合，用于DN80～350光管(guan)（豎(shu)直(zhi)或水平）的導向。

  C型管(guan)(guan)(guan)卡專用(yong)于保冷(leng)管(guan)(guan)(guan)道的承(cheng)(cheng)重(zhong)和導向(xiang)。當(dang)它用(yong)于豎直管(guan)(guan)(guan)子的承(cheng)(cheng)重(zhong)時，限用(yong)于DN50以下的管(guan)(guan)(guan)子，當(dang)管(guan)(guan)(guan)子直徑較大時，應輔以其他承(cheng)(cheng)重(zhong)支架。

  D型(xing)(xing)和E型(xing)(xing)管卡(ka)(ka)均(jun)用(yong)圓鋼做支架零部(bu)件(jian)，形式較簡單。又由于(yu)它(ta)(ta)沿管子切向拉緊，可(ke)獲得較大(da)的卡(ka)(ka)緊力(li)，故不大(da)于(yu)DN50的豎直(zhi)光(guang)管常(chang)以(yi)D型(xing)(xing)管卡(ka)(ka)進行承重(zhong)。E型(xing)(xing)常(chang)用(yong)于(yu)DN15～150的豎直(zhi)或水平光(guang)管的導(dao)向，此(ci)時它(ta)(ta)的固定螺(luo)母(mu)為(wei)生根件(jian)，上下各一個(ge)，便于(yu)保(bao)證導(dao)向間隙。

  F型管卡(ka)(ka)常又稱防振(zhen)管卡(ka)(ka)，用于(yu)有機械振(zhen)動(dong)的管道。該支(zhi)架用扁(bian)鋼做卡(ka)(ka)箍(gu)零部(bu)件(jian)以(yi)增(zeng)大其受力(li)面積，而以(yi)螺(luo)栓切(qie)向拉緊(jin)有利于(yu)增(zeng)加支(zhi)架的卡(ka)(ka)緊(jin)力(li)，管卡(ka)(ka)與(yu)管子之間墊若干石(shi)棉塊，既便(bian)于(yu)增(zeng)加振(zhen)動(dong)阻尼，又使管子能夠(gou)有少量的軸向位(wei)移，固(gu)定螺(luo)母為雙螺(luo)母，以(yi)防止因振(zhen)動(dong)而脫(tuo)落。
