可(ke)變彈簧支吊架的核心部件(jian)是(shi)一個被控(kong)制(zhi)的圓柱彈簧，當被支承(cheng)管(guan)道發生豎向(xiang)位移時(shi)，會帶(dai)動圓柱彈簧的控(kong)制(zhi)板(ban)使彈簧被壓縮或被拉長。

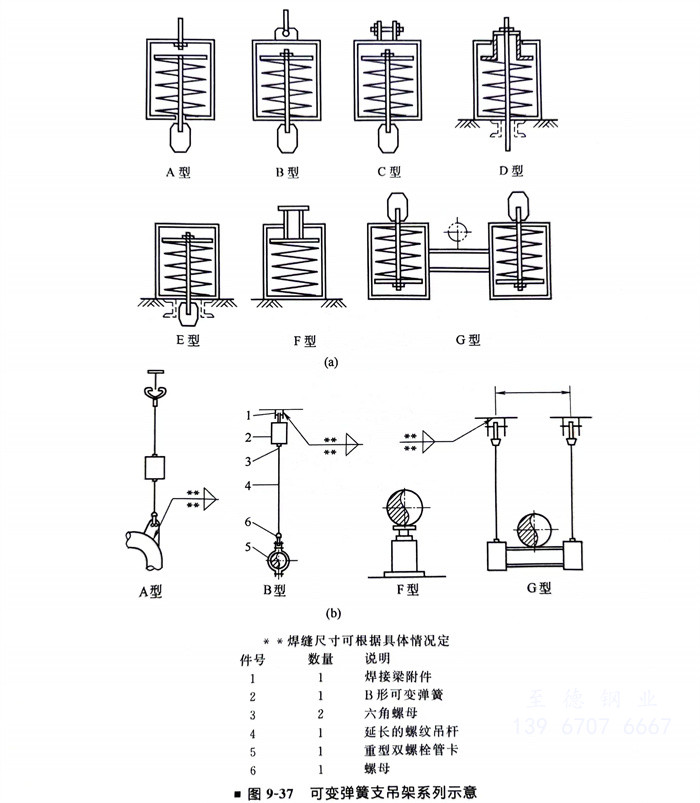

國家(jia)標(biao)準GB 10182共給出了A、B、C、D、E、F、G七種(zhong)標(biao)準形式(shi)，與HG/T 20644標(biao)準是一致的，如圖9-37所示：A型(xing)(xing)(xing)為(wei)(wei)上(shang)螺紋懸(xuan)吊型(xing)(xing)(xing)；B型(xing)(xing)(xing)為(wei)(wei)單耳懸(xuan)吊型(xing)(xing)(xing)；C型(xing)(xing)(xing)為(wei)(wei)雙耳懸(xuan)吊型(xing)(xing)(xing)；D型(xing)(xing)(xing)為(wei)(wei)上(shang)調節(jie)(jie)擱(ge)置(zhi)型(xing)(xing)(xing)；E型(xing)(xing)(xing)為(wei)(wei)下調節(jie)(jie)擱(ge)置(zhi)型(xing)(xing)(xing)；F型(xing)(xing)(xing)為(wei)(wei)支承(cheng)擱(ge)置(zhi)型(xing)(xing)(xing)；G型(xing)(xing)(xing)為(wei)(wei)并聯(lian)懸(xuan)吊型(xing)(xing)(xing)。它們的適用情況分述(shu)如下。
A、B、C三種形(xing)式均為懸(xuan)吊型可變(bian)彈簧吊架，上端通(tong)過吊桿與(yu)(yu)生根部(bu)件相連，下端則通(tong)過可調螺母和吊桿與(yu)(yu)附管部(bu)件相連。三者所不同(tong)(tong)的是上端與(yu)(yu)吊桿的連接方式不同(tong)(tong)。
D型(xing)和E型(xing)為擱(ge)(ge)置型(xing)可變彈(dan)(dan)簧吊(diao)架(jia)，即其底座擱(ge)(ge)置于支(zhi)(zhi)承梁或平臺梁的上面，下端則(ze)通(tong)過可調螺母和吊(diao)桿(gan)(gan)與(yu)(yu)(yu)附(fu)管(guan)部件相連。與(yu)(yu)(yu)A、B、C三種形式相比，D型(xing)、E型(xing)更容易使(shi)操作人員接近，以(yi)便從彈(dan)(dan)簧支(zhi)(zhi)吊(diao)架(jia)的刻度(du)指(zhi)示(shi)板上了解支(zhi)(zhi)承點的位移(yi)情況，并與(yu)(yu)(yu)計(ji)算值進行對(dui)比。D型(xing)和E型(xing)僅僅是(shi)吊(diao)桿(gan)(gan)與(yu)(yu)(yu)彈(dan)(dan)簧連接的方式不(bu)同，前者便于隨時調節彈(dan)(dan)簧荷載，而后者則(ze)對(dui)防(fang)止(zhi)雨水進入彈(dan)(dan)簧支(zhi)(zhi)架(jia)有利(li)。
F型為(wei)支(zhi)(zhi)(zhi)托(tuo)(tuo)型可(ke)變(bian)彈簧(huang)支(zhi)(zhi)(zhi)架，它與前面(mian)幾種吊架形式(shi)相比剛性較(jiao)大，但(dan)當管道在支(zhi)(zhi)(zhi)承點(dian)同時有橫向位移時，會因摩擦力的作(zuo)用使它發生傾(qing)斜(xie)甚至失穩(wen)。為(wei)此，一(yi)些(xie)生產廠則開發出(chu)了帶(dai)滾輪的支(zhi)(zhi)(zhi)托(tuo)(tuo)型可(ke)變(bian)彈簧(huang)支(zhi)(zhi)(zhi)架，當管子(zi)在支(zhi)(zhi)(zhi)承點(dian)的橫向位移大于6mm時，應考(kao)慮選用帶(dai)滾輪的支(zhi)(zhi)(zhi)托(tuo)(tuo)型可(ke)變(bian)彈簧(huang)支(zhi)(zhi)(zhi)架。
G型為并(bing)聯(lian)懸吊型可(ke)(ke)變(bian)彈簧吊架，它常用于生根(gen)條件不太合適，或彈簧承載過大(da)而需要(yao)并(bing)聯(lian)設置時。當然，選用A～E中任何一種(zhong)的(de)兩個可(ke)(ke)變(bian)彈簧支吊架并(bing)聯(lian)也可(ke)(ke)以(yi)，應視(shi)方便而定。
可(ke)變(bian)彈(dan)簧支吊架(jia)標(biao)準(zhun)系(xi)列中(zhong)都給出了它(ta)們(men)的對應關系(xi)數據表，選用時查表即可(ke)。
當(dang)管系中(zhong)某點的(de)垂直位移量較大(da)時(shi)(shi)，從標準(zhun)(zhun)彈(dan)(dan)簧(huang)支吊(diao)架表中(zhong)可(ke)能(neng)已選不到合適(shi)的(de)彈(dan)(dan)簧(huang)支吊(diao)架，即要么找不到最大(da)工作位移能(neng)滿(man)足(zu)荷(he)載要求(qiu)的(de)標準(zhun)(zhun)系列(lie)，要么因剛度(du)較大(da)而使荷(he)載變(bian)(bian)化率超出標準(zhun)(zhun)要求(qiu)，此時(shi)(shi)可(ke)考慮采用串(chuan)聯(lian)(lian)可(ke)變(bian)(bian)彈(dan)(dan)簧(huang)支吊(diao)架。如(ru)果彈(dan)(dan)簧(huang)支吊(diao)點的(de)垂直位移比(bi)較大(da)，選用兩個可(ke)變(bian)(bian)彈(dan)(dan)簧(huang)串(chuan)聯(lian)(lian)仍不能(neng)滿(man)足(zu)要求(qiu)時(shi)(shi)，可(ke)以(yi)串(chuan)聯(lian)(lian)更多的(de)可(ke)變(bian)(bian)彈(dan)(dan)簧(huang)，但此時(shi)(shi)應考慮是否改用恒力彈(dan)(dan)簧(huang)更合適(shi)。
當管(guan)道支(zhi)承點的(de)荷載(zai)超出標(biao)準可(ke)(ke)變(bian)(bian)彈(dan)(dan)簧支(zhi)吊(diao)架的(de)最大允許荷載(zai)時(shi)，或(huo)者受支(zhi)承條件(jian)（如豎管(guan)支(zhi)承）、生根(gen)條件(jian)等(deng)限制不宜采(cai)用單個(ge)可(ke)(ke)變(bian)(bian)彈(dan)(dan)簧支(zhi)吊(diao)架進行支(zhi)承時(shi)，可(ke)(ke)選用兩(liang)個(ge)或(huo)兩(liang)個(ge)以上的(de)可(ke)(ke)變(bian)(bian)彈(dan)(dan)簧支(zhi)吊(diao)架并聯支(zhi)承。
可變彈簧(huang)(huang)(huang)支吊架串聯安(an)裝時，應選用(yong)最大荷(he)載相(xiang)同(tong)的彈簧(huang)(huang)(huang)，每個彈簧(huang)(huang)(huang)的壓縮量應按(an)其工(gong)作位移范圍比(bi)例進行分配。可變彈簧(huang)(huang)(huang)支吊架并聯安(an)裝時，應選用(yong)同(tong)一型號(hao)的彈簧(huang)(huang)(huang)，每個彈簧(huang)(huang)(huang)承(cheng)受的荷(he)載應按(an)并聯彈簧(huang)(huang)(huang)個數平均分配。
