工程實(shi)例一

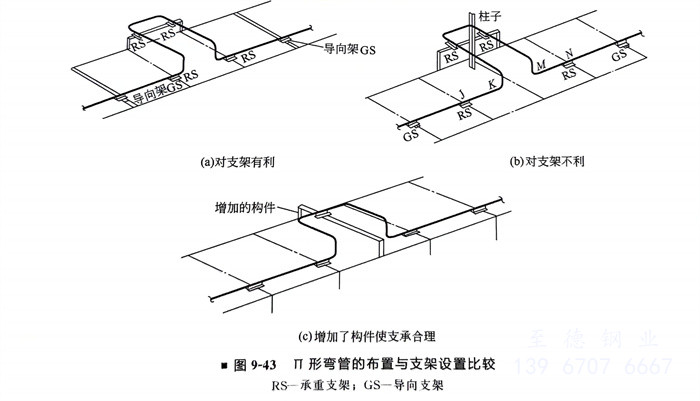

  Ⅱ形(xing)彎管的布置與支架設置的比較（圖9-43）

  圖(tu)9-43（a）優(you)于(yu)圖(tu)9-43（b），因在圖(tu)9-43（b）中JK及MN管(guan)段太長(chang)，管(guan)道易下(xia)垂。

工程實(shi)例二(er)

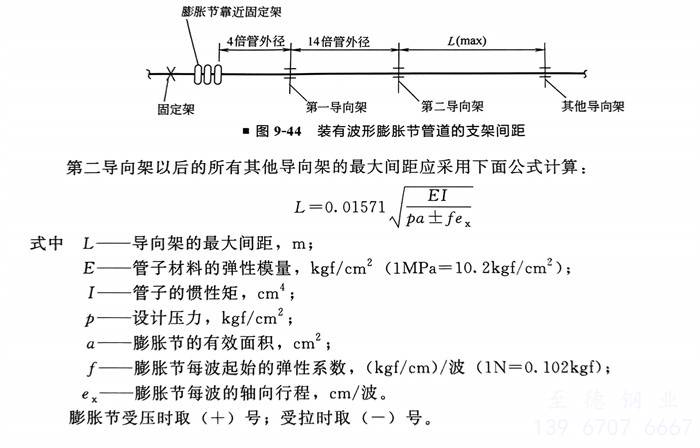

  裝有波形膨脹節管道的支架間距（圖9-44）

  根據美國(guo)膨(peng)脹節(jie)制造商協(xie)會EJMA的標準(zhun)，裝有波形膨(peng)脹節(jie)的管道，支架(jia)的設置應按圖9-44所示。

工(gong)程實例三

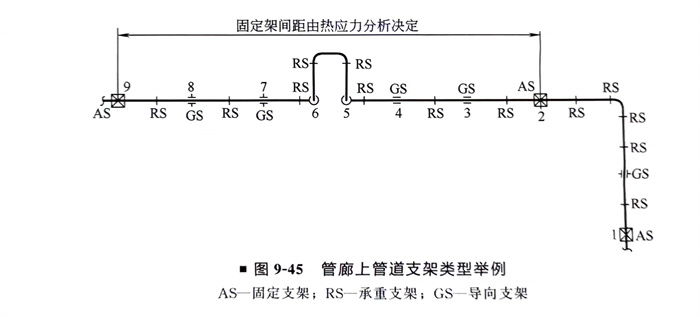

  管廊上管道的支架（圖9-45）

   ①. 管(guan)(guan)廊上管(guan)(guan)道(dao)(dao)(dao)支(zhi)(zhi)架的(de)(de)間(jian)距，受到管(guan)(guan)廊結構的(de)(de)梁(liang)及柱間(jian)距的(de)(de)限(xian)制。小管(guan)(guan)道(dao)(dao)(dao)支(zhi)(zhi)架間(jian)距一般(ban)為3m，大管(guan)(guan)道(dao)(dao)(dao)支(zhi)(zhi)架間(jian)距為6m。對(dui)(dui)于(yu)小管(guan)(guan)道(dao)(dao)(dao)的(de)(de)最大允許(xu)支(zhi)(zhi)架間(jian)距小于(yu)3m時，最好利用大管(guan)(guan)支(zhi)(zhi)承(cheng)小管(guan)(guan)，或在管(guan)(guan)廊的(de)(de)梁(liang)兩側另增加懸臂梁(liang)。對(dui)(dui)于(yu)大直徑管(guan)(guan)道(dao)(dao)(dao)只需在主梁(liang)上支(zhi)(zhi)承(cheng)就夠了。

   ②. 設(she)(she)固定(ding)架(jia)的注意點：一(yi)般應在柱(zhu)子軸(zhou)線的主梁(liang)上(shang)設(she)(she)置，不要設(she)(she)在次(ci)梁(liang)上(shang)；盡(jin)量不要使固定(ding)架(jia)兩側的推力(li)相差(cha)過大(da)。

   ③. 設有Ⅱ形膨脹彎時，圖9-45中4～5點(dian)(dian)及6～7點(dian)(dian)的(de)(de)距(ju)離要適當(dang)，可按柔性分(fen)析決定（一般可按40倍公稱直徑考慮(lv)），同(tong)時考慮(lv)管(guan)道的(de)(de)橫向位移不(bu)至于太大，此外1～2點(dian)(dian)之(zhi)間的(de)(de)管(guan)道應有充分(fen)的(de)(de)柔性。

工程(cheng)實例四

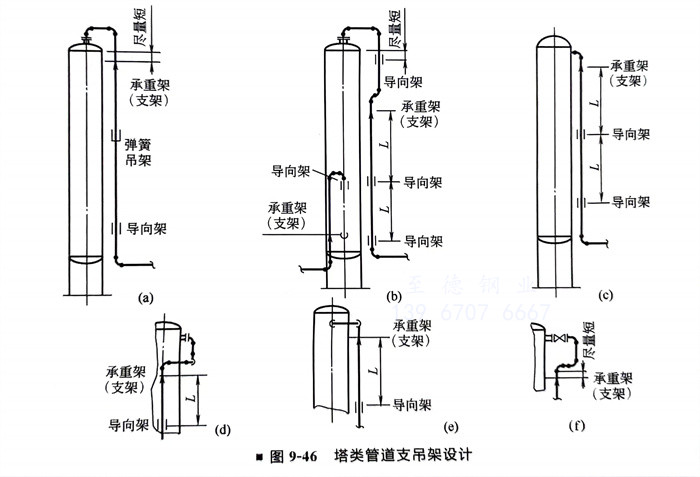

  塔類管道的(de)支吊架設(she)計（圖9-46）
