裝置設(she)備(bei)(bei)布(bu)置圖(tu)(tu)(tu)的圖(tu)(tu)(tu)例可以(yi)參考SH/T 3052《石油化(hua)工(gong)(gong)配管工(gong)(gong)程設(she)計圖(tu)(tu)(tu)例》。在(zai)此僅列(lie)出(chu)一(yi)些常用圖(tu)(tu)(tu)例供參考。對(dui)于管道布(bu)置圖(tu)(tu)(tu),可根據實際(ji)需要(yao)派生。在(zai)繪制設(she)備(bei)(bei)布(bu)置圖(tu)(tu)(tu)時,應按設(she)備(bei)(bei)的實際(ji)外形輪廓線繪制。

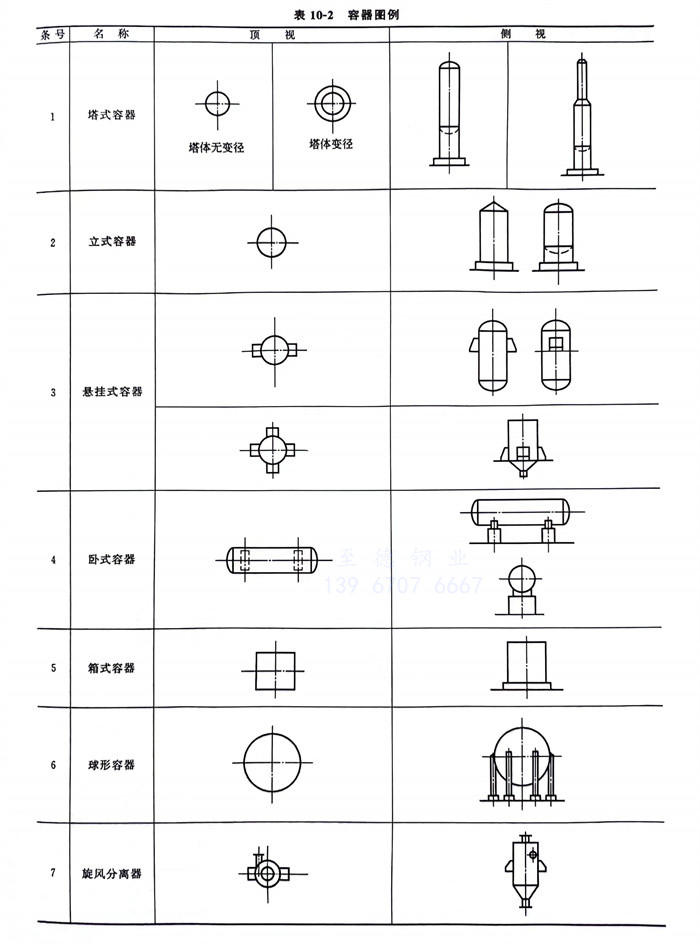

  ①. 容器(qi)(表10-2)。

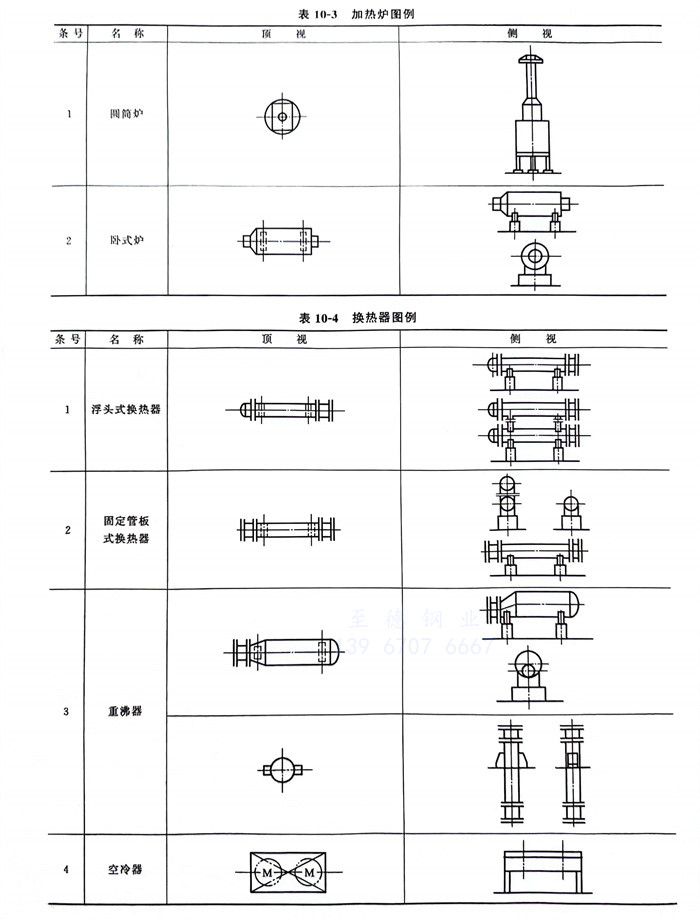

  ②. 加熱爐(表(biao)10-3)。


  ③. 換(huan)熱器(qi)(表10-4)。

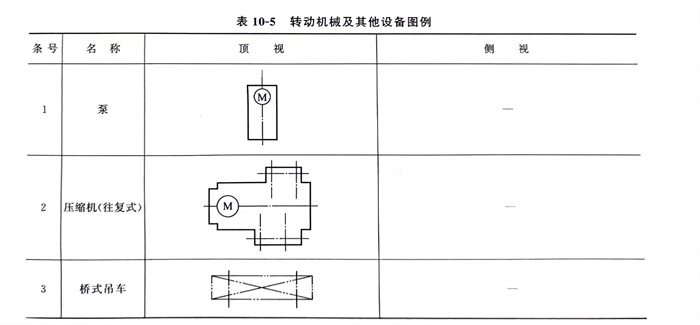

  ④. 轉(zhuan)動(dong)機械及其他(表10-5)。
